Шкала сменная для A721 4000/5А-1,5 EKF PROxima | s-a721-4000

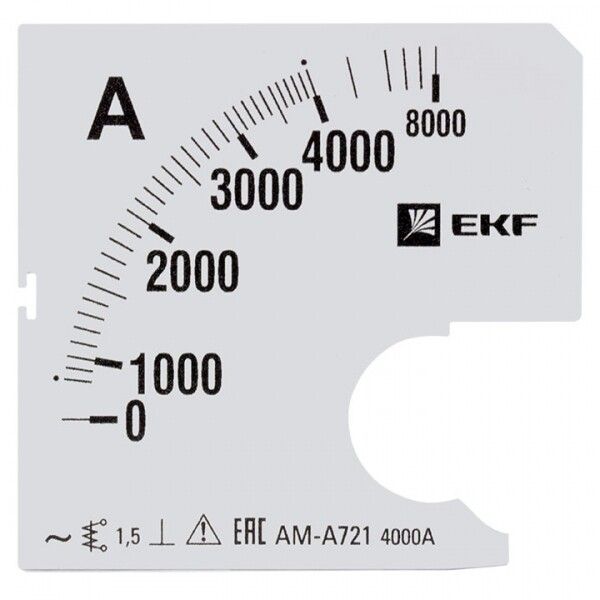

Шкала сменная для амперметра A721 4000/5А-1,5 от бренда EKF предназначена для замены оригинальной шкалы в аналоговых амперметрах серии PROxima, обеспечивая корректное отображение значений тока до 4000 А. Подходит для установки в стандартные корпуса амперметров A721, используемых в промышленных и бытовых электрощитах.

Назначение и область применения

Шкала сменная для амперметра A721 4000/5А-1,5 используется для замены поврежденной, стёртой или несоответствующей шкалы в аналоговом амперметре модели A721. Она позволяет перенастроить прибор на измерение тока в пределах 0–4000 А при первичном токе 5 А во вторичной цепи трансформатора тока. Применяется в распределительных щитах промышленных объектов, ЖКХ, торговых центров и других местах, где требуется контроль больших токов через внешние трансформаторы тока.

Технические характеристики

• Диапазон измерения: 0–4000 А (при вторичном токе 5 А)
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Максимальный угол отклонения стрелки: 90° - соответствует стандартному ходу механизма амперметра A721
• Габариты: 72×72×0 мм - совместима с корпусом амперметра A721, не выступает за рамки панели
• Тип шкалы: сменная, с двумя отметками - превышение тока и сверхток, позволяющими визуально определять аварийные режимы
• Работает в паре с трансформаторами тока 4000/5 А

Совместимость и монтаж

Шкала сменная для амперметра A721 4000/5А-1,5 совместима исключительно с моделями амперметров A721 от EKF серии PROxima. Устанавливается путём демонтажа старой шкалы и фиксации новой на оси стрелочного механизма. Монтаж выполняется при отключенном питании. Для правильной установки необходимо:

• Снять крышку корпуса амперметра
• Аккуратно снять старую шкалу, не деформируя ось стрелки
• Установить новую шкалу так, чтобы нулевая метка совпадала с механическим упором
• Закрепить крышку и проверить свободное движение стрелки

Не подходит для амперметров других серий или производителей - даже при одинаковом форм-факторе 72×72 мм.

Преимущества

• Обеспечивает точную визуализацию высоких токов благодаря специальной шкале с отметками превышения и сверхтока
• Изготовлена из прочного материала, устойчивого к выцветанию и механическому воздействию
• Позволяет быстро переоборудовать существующий амперметр A721 под новые условия измерения без замены всего прибора
• Сохраняет заводскую точность класса 1,5 при условии правильной установки

Ограничения применения

• Подходит только для цепей переменного тока - не работает в постоянном токе
• Требует обязательного использования трансформатора тока 4000/5 А; напрямую в цепь не включается
• Не предназначена для открытых или влажных сред - должна использоваться внутри закрытых щитов
• Не рекомендуется применять при температуре ниже –10 C и выше +50 C
• Не совместима с цифровыми амперметрами или другими типами приборов

Примеры использования

• Контроль нагрузки на главном вводе промышленного предприятия через трансформатор тока 4000/5 А
• Мониторинг тока в распределительном щите многоквартирного дома
• Настройка защиты на автоматических выключателях с помощью визуального контроля тока
• Замена шкалы после выхода из строя оригинальной в результате длительной эксплуатации

Практические советы

• Перед заменой шкалы убедитесь, что трансформатор тока имеет коэффициент именно 4000/5 А - иначе показания будут некорректны
• Проверьте, что стрелка амперметра A721 двигается свободно - заедание может исказить показания даже при правильно установленной шкале
• При монтаже не трогайте механизм стрелки руками - возможна деформация или потеря калибровки
• Если шкала имеет две отметки (превышение и сверхток), запомните их значения - они указывают на пороговые уровни, требующие внимания оператора
• Храните запасные шкалы в сухом месте, избегая перегрева и механических повреждений - материал чувствителен к изгибу
