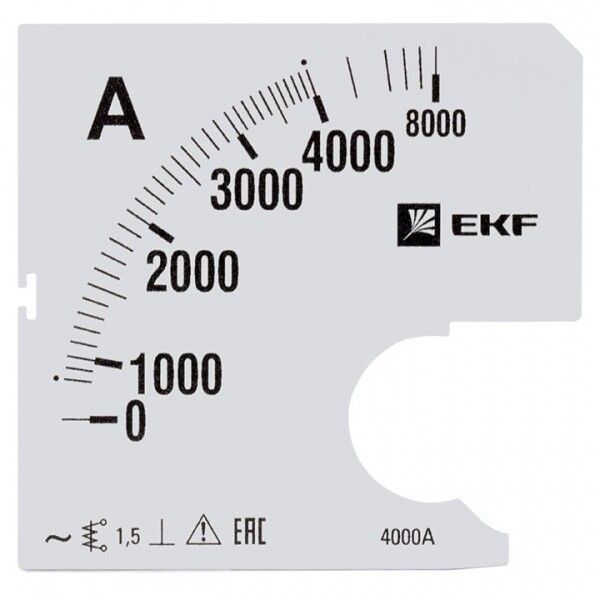

Шкала сменная для A961 4000/5А-1,5 EKF PROxima | s-a961-4000

Шкала сменная для A961 4000/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-961, обеспечивая точную индикацию тока до 4000 А. Эта модель совместима с сериями PROxima и используется в промышленных и бытовых распределительных устройствах.

Назначение и область применения

Шкала сменная для A961 4000/5А-1,5 служит для замены поврежденной или устаревшей шкалы на амперметре AMA-961. Она позволяет перенастроить прибор на новый предел измерения без замены всего устройства. Применяется в электрощитах промышленных объектов, ЖЭКов, торговых центров и других местах, где требуется контроль больших токов в сетях переменного тока.

Технические характеристики

• Номинальный диапазон шкалы: 0–4000 А - соответствует максимальному значению тока, которое можно измерить при использовании с трансформатором тока 4000/5 А;
• Наличие шкалы превышения тока: да - отметки указывают на значения выше нормального режима, что помогает выявить перегрузки;
• Наличие шкалы сверхтока: да - показывает уровни, близкие к аварийным, для оперативного реагирования;
• Максимальное отклонение стрелки: 90° - угол движения стрелки ограничен, чтобы сохранить линейность и точность считывания;
• Габаритные размеры: 96×96×0 мм - точно соответствует формату приборов серии A961; толщина равна нулю, так как шкала плоская и крепится поверх лицевой панели;
• Тип изделия: шкала индикации сменная - не является самостоятельным устройством, требует установки на базовый амперметр AMA-961.

Совместимость и монтаж

Шкала сменная для A961 4000/5А-1,5 совместима исключительно с амперметрами модели AMA-961, входящими в серию PROxima от EKF. Устанавливается путём демонтажа старой шкалы и фиксации новой на лицевую часть корпуса при помощи защёлок или клеевых элементов, предусмотренных конструкцией. Монтаж выполняется при отключенном питании. Недопустимо использование с другими моделями - даже схожего внешнего вида - из-за различий в геометрии оси стрелки и расположении меток.

Преимущества

• Замена шкалы вместо целого прибора снижает затраты на обслуживание;
• Чётко нанесённые деления с двумя уровнями сигнализации (превышение и сверхток) позволяют быстро определить состояние сети;
• Стандартный размер 96×96 мм гарантирует совпадение с существующими нишами в щитах;
• Изготовлена из прочного материала, устойчивого к механическому воздействию и изменению температур в помещении.

Ограничения применения

• Не постоянным током - работает только с переменным током (AC);
• Требует обязательного наличия трансформатора тока 4000/5 А - напрямую в сеть не включается;
• Не рассчитана на открытые площадки или высокую влажность - допустимо применение только во внутренних помещениях;
• Не подлежит ремонту - при повреждении шкалы необходимо её полная замена.

Примеры использования

• Контроль нагрузки на главный ввод в промышленном цехе с мощностью более 1 МВт;
• Мониторинг тока в распределительном щите многоквартирного дома после реконструкции системы энергоснабжения;
• Настройка нового предела измерения при замене трансформатора тока с 2000/5 А на 4000/5 А без замены самого амперметра.

Практические советы

• Перед заменой проверьте соответствие трансформатора тока - он должен быть именно 4000/5 А, иначе показания будут некорректны;
• Обязательно отключите питание перед снятием старой шкалы - риск поражения током существует даже при малых токах управления;
• При установке следите, чтобы стрелка свободно двигалась - не должна задевать за новые деления или край шкалы;
• Рекомендовано использовать комплект из нескольких запасных шкал для частых сценариев изменения нагрузки - экономически выгоднее, чем менять весь прибор.
