Шкала сменная для амперметра Э47 4000/5А класс точности 1,5 96х96мм - IPA20D-SC-4000 IEK

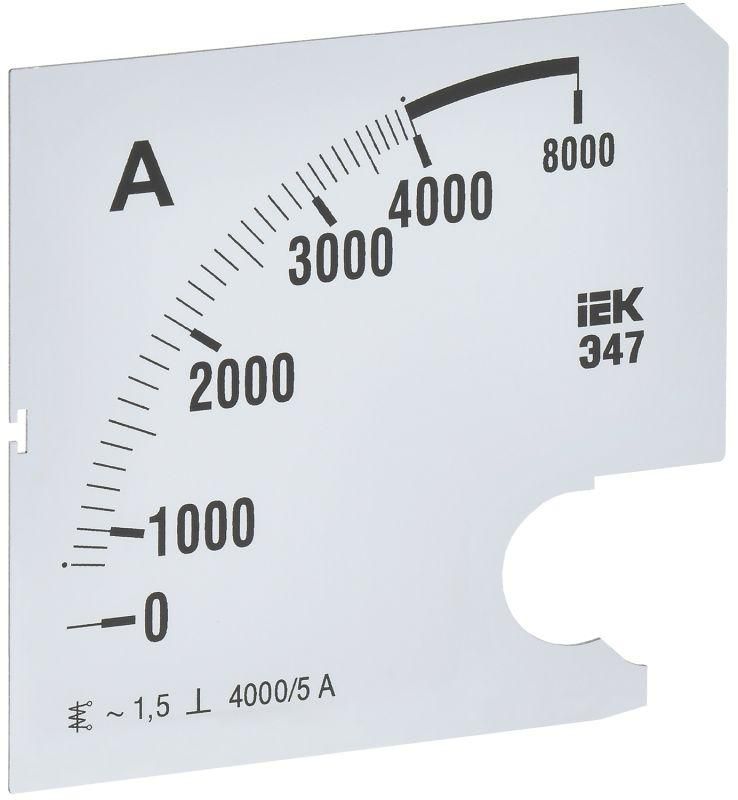

Шкала сменная для амперметра Э47 4000/5А класс точности 1,5 96х96мм - заменяемый элемент для аналогового амперметра IEK артикул IPA20-5-0000-A, позволяющий изменить предел измерения тока на 4000 А при сохранении класса точности 1,5. Подходит для модернизации существующих щитов без замены всего прибора.

Назначение и область применения

Шкала сменная для амперметра Э47 4000/5А класс точности 1,5 96х96мм используется исключительно в паре с амперметром IEK артикул IPA20-5-0000-A. Она позволяет перенастроить прибор на измерение больших токов до 4000 А через внешний трансформатор тока 4000/5 А. Применяется в распределительных щитах, на подстанциях, в цепях питания крупного оборудования - например, двигателей, нагревательных установок, систем автоматизации.

Технические характеристики

• Диапазон измерений: 0–4000 А (при использовании с трансформатором тока 4000/5 А)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Габариты: 96×96 мм - соответствует стандартному формату встраиваемых приборов
• Угол отклонения стрелки: 90° - равномерная шкала, удобна для считывания показаний
• Способ монтажа: встраиваемый - устанавливается вместо старой шкалы в корпус амперметра

Совместимость и монтаж

Шкала сменная для амперметра Э47 4000/5А класс точности 1,5 96х96мм совместима только с амперметрами IEK артикул IPA20-5-0000-A. Установка требует демонтажа старой шкалы и фиксации новой на оси механизма. Перед заменой необходимо отключить питание и убедиться, что трансформатор тока имеет коэффициент 4000/5 А. Нельзя использовать с другими моделями амперметров - даже если они имеют такой же размер.

Преимущества

• Не требуется замена всего амперметра - экономия времени и средств
• Сохраняет оригинальную точность 1,5 класса при изменении диапазона
• Стандартный размер 96×96 мм - легко интегрируется в существующие щитовые решения
• Чёткая градуировка - минимизирует риск ошибочного считывания значений

Ограничения применения

• Работает только с трансформаторами тока 4000/5 А - нельзя применять с другими коэффициентами (например, 1000/5 А)
• Не предназначена для работы с постоянным током - только переменный ток в сетях 50 Гц
• Запрещено использование вне герметичной защиты - прибор не защищён от влаги и пыли
• Не подлежит ремонту - при повреждении шкалы требуется полная замена

Примеры использования

• Щит управления насосной станцией с мощными двигателями до 300 кВт
• Распределительный пункт промышленного цеха с токами нагрузки свыше 2000 А
• Обновление старого щита без замены всех приборов - замена шкалы вместо целого амперметра
• Контроль тока в системах автоматического включения резерва (АВР)

Практические советы

• Перед установкой проверьте соответствие трансформатора тока - он должен быть именно 4000/5 А, иначе показания будут некорректны
• При замене шкалы не трогайте механизм амперметра - достаточно снять лицевую панель и аккуратно снять/установить шкалу
• Учитывайте посадочные размеры 96×96 мм - если отверстие в щите меньше, потребуется доработка корпуса
• Не используйте шкалу в условиях повышенной вибрации без дополнительной фиксации - возможен срыв стрелки
• Храните запасные шкалы в сухом месте - бумага и краска чувствительны к влаге
