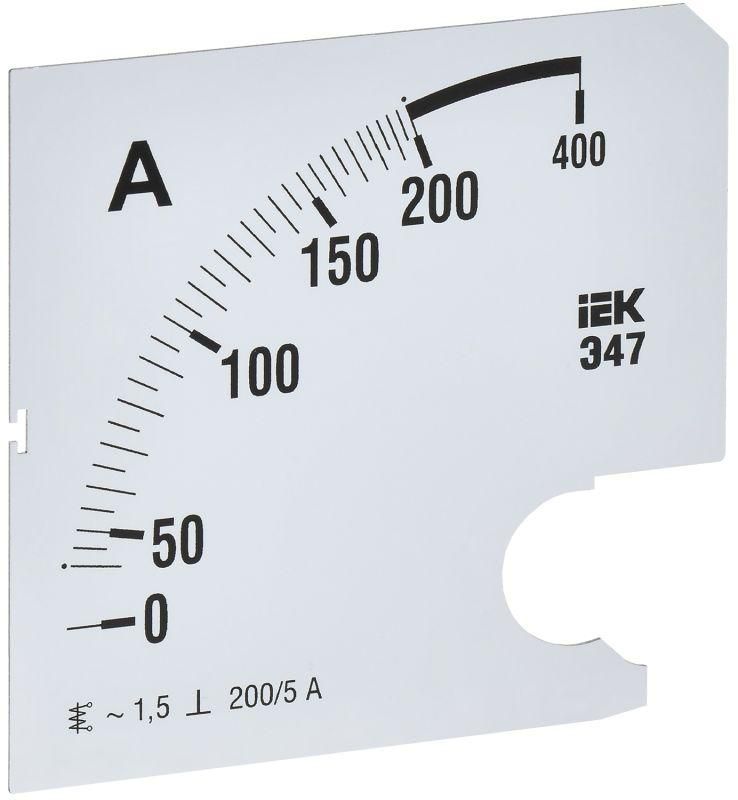

Шкала сменная для амперметра Э47 200/5А класс точности 1,5 96х96мм - IPA20D-SC-0200 IEK

Шкала сменная для амперметра Э47 200/5А класс точности 1,5 96х96мм отклонение стрелки 90° - это заменяемый элемент для измерительного прибора Э47, позволяющий изменить предел измерения тока без замены всего устройства. Подходит для установки на амперметр IEK артикул IPA20-5-0000-A, обеспечивает точную визуализацию значений до 200 А.

Назначение и область применения

Шкала сменная для амперметра Э47 200/5А используется для замены оригинальной шкалы в уже установленном амперметре Э47, когда требуется изменить диапазон измерения тока. Применяется в системах контроля электрооборудования, где используются трансформаторы тока с коэффициентом 200/5 А - например, на щитах распределения, в цепях двигателей, конвейерах, сварочных аппаратах и других объектах с высокими токами.

Технические характеристики

• Номинальный диапазон шкалы: 200 А - соответствует входному сигналу 5 А от внешнего трансформатора тока;
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимального значения, что обеспечивает компактное и четкое считывание показаний;
• Класс точности: 1,5 - допустимая погрешность измерения +-1,5% от верхнего предела шкалы (+-3 А при 200 А);
• Габаритные размеры: 96×96 мм - совпадает со стандартным форм-фактором приборов Э47;
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47, не требует дополнительных креплений.

Совместимость и монтаж

Шкала сменная для амперметра Э47 200/5А предназначена исключительно для использования с амперметрами IEK артикул IPA20-5-0000-A. Установка возможна только после демонтажа старой шкалы. Для замены необходимо:

• Отключить питание оборудования;
• Разобрать лицевую панель амперметра;
• Снять старую шкалу и установить новую, совместив ось стрелки с механизмом;
• Убедиться, что стрелка свободно перемещается от нуля до 200 А без заеданий.

Не используйте шкалу с другими моделями амперметров - даже при одинаковых габаритах механическая и калибровочная совместимость не гарантирована.

Преимущества

• Замена шкалы вместо всей приборной головки снижает затраты на обслуживание;
• Сохраняет первоначальную точность прибора благодаря заводской калибровке под конкретный тип механизма;
• Стандартный размер 96×96 мм позволяет использовать её в существующих нишах панелей без переделок;
• Чёткая градуировка с делениями, оптимизированными под 90° ход стрелки - удобно для быстрого считывания.

Ограничения применения

• Подходит только для работы с трансформаторами тока 200/5 А - нельзя применять с другими коэффициентами (например, 100/5 или 400/5);
• Не предназначен для постоянного перегруза выше 200 А - риск повреждения механизма;
• Не работает с цифровыми или электронными амперметрами - только с аналоговыми приборами Э47;
• Не рекомендуется для использования во взрывоопасных зонах - отсутствует сертификация ATEX или IECEx.

Примеры использования

• Замена шкалы на щите управления насосной станцией при смене трансформатора тока с 100/5 на 200/5;
• Обновление показаний на пульте управления конвейером после увеличения мощности двигателя;
• Ремонт старого амперметра Э47 в цеховой сети без замены всего прибора.

Практические советы

• Перед установкой проверьте соответствие артикула амперметра - только IPA20-5-0000-A совместим с этой шкалой;
• При монтаже не прилагайте усилия к стрелке - она легко деформируется;
• Если стрелка не возвращается в ноль - возможно, нарушен баланс механизма; лучше заменить весь прибор;
• Учитывайте посадочный диаметр 96 мм - при замене в панели убедитесь, что отверстие не имеет заусенец или деформаций;
• Храните запасные шкалы в сухом месте - влага может вызвать помутнение градуировки.
