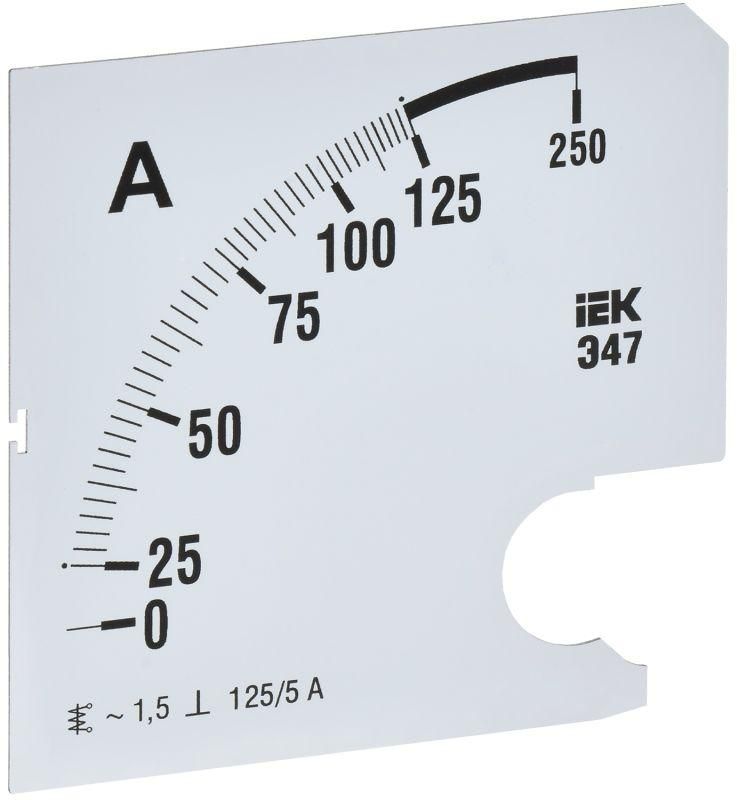

Шкала сменная для амперметра Э47 125/5А класс точности 1,5 96х96мм - IPA20D-SC-0125 IEK

Шкала сменная для амперметра Э47 125/5А класс точности 1,5 96х96мм - заменяемый элемент для аналогового амперметра IEK артикул IPA20-5-0000-A, позволяющий изменить пределы измерения тока без замены всего прибора. Подходит для установки в щиты и панели управления с габаритами 96×96 мм.

Назначение и область применения

Шкала сменная для амперметра Э47 125/5А предназначена для замены оригинальной шкалы на амперметре IEK артикул IPA20-5-0000-A, когда требуется перенастроить прибор на другой диапазон тока. Применяется в системах контроля тока на промышленном оборудовании: станках, конвейерах, распределительных щитах, где используется базовый корпус амперметра Э47 с классом точности 1,5.

Технические характеристики

• Номинальный диапазон измерений: 0–125 А
• Передаточное отношение: 125/5 А (соответствует внешнему трансформатору тока 125 А / 5 А)
• Габариты: 96 × 96 мм - совместима со стандартным корпусом амперметра Э47
• Угол отклонения стрелки: до 90° - обеспечивает равномерную шкалу и хорошую читаемость
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Способ монтажа: встраиваемый - устанавливается внутрь уже смонтированного корпуса амперметра

Совместимость и монтаж

Шкала сменная для амперметра Э47 125/5А совместима исключительно с амперметрами IEK артикул IPA20-5-0000-A, имеющими тот же корпус и механизм движения стрелки. Установка выполняется после демонтажа старой шкалы: необходимо открыть лицевую крышку прибора, аккуратно снять текущую шкалу и зафиксировать новую на оси стрелки. Перед установкой проверьте соответствие центрального отверстия шкалы и оси механизма - посадочный диаметр рассчитан под стандартный вал амперметра Э47.

Преимущества

• Не требует замены всего амперметра - снижает затраты на обслуживание
• Легко меняется без инструментов - позволяет оперативно адаптировать прибор под новые условия
• Сохраняет класс точности 1,5 - не влияет на метрологические характеристики прибора
• Стандартный форм-фактор 96×96 мм - легко интегрируется в существующие панели

Ограничения применения

• Подходит только для амперметров IEK артикул IPA20-5-0000-A - несовместима с другими моделями, даже от IEK
• Работает только с трансформаторами тока 125/5 А - нельзя использовать с другими коэффициентами (например, 100/5 или 200/5)
• Не предназначена для работы в условиях повышенной вибрации без фиксации корпуса - возможна погрешность показаний
• Не имеет защиты от пыли и влаги - должна использоваться внутри закрытых щитов

Примеры использования

• Замена шкалы на 100/5 А на 125/5 А при модернизации системы питания станка
• Обновление прибора в щите управления после замены трансформатора тока
• Настройка амперметра для нового участка линии с увеличенной нагрузкой

Практические советы

• Перед заменой шкалы обязательно отключите питание и снимите напряжение с входных клемм амперметра
• Проверьте, что новый трансформатор тока действительно выдаёт 5 А при максимальном токе 125 А - иначе показания будут некорректными
• При установке не перегибайте стрелку - она жесткая и может сломаться при усилии
• Если шкала плохо видна - используйте контрастную подсветку или антивозраждательную плёнку, чтобы повысить читаемость
• Храните запасные шкалы в сухом месте - бумага и краска чувствительны к влажности
