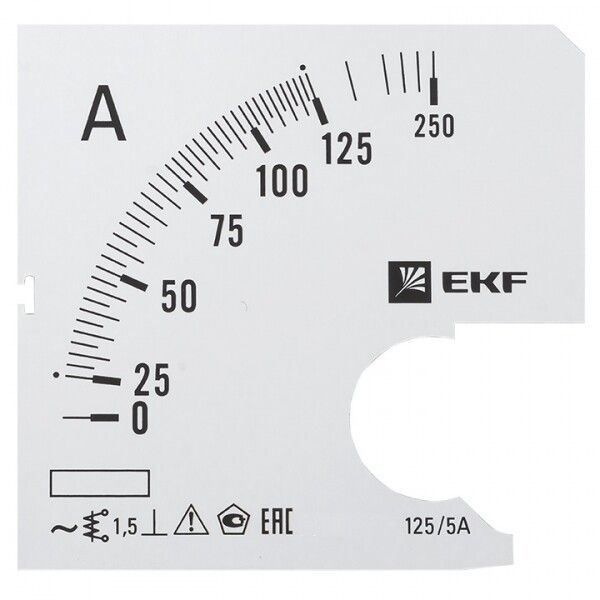

Шкала сменная для A961 125/5А-1,5 PROxima | s-a961-125 EKF

Шкала сменная для A961 125/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-961 в составе серий PROxima. Подходит для установки в электрощитовые устройства и позволяет точно считывать значения тока до 125 А.

Назначение и область применения

Шкала сменная для A961 125/5А-1,5 используется исключительно как запчасть для ремонта или модификации аналоговых амперметров модели AMA-961. Она не является самостоятельным устройством - её необходимо устанавливать на уже работающий прибор. Применяется в электрощитах промышленных объектов, ЖЭКов, офисных зданий и других местах, где требуется контроль тока в сетях переменного напряжения.

Технические характеристики

• Номинальный ток: 125 А - максимальное значение, которое можно измерить при использовании этой шкалы;
• Передаточное отношение: 125/5 А - соответствует внешнему трансформатору тока с коэффициентом преобразования 25:1; при этом сам амперметр рассчитан на 5 А входного сигнала;
• Класс точности: 1,5 - допустимая погрешность показаний составляет +-1,5 % от верхнего предела измерения;
• Шкала превышения тока: да - имеет отметки выше номинала (например, до 140–150 А), что позволяет видеть перегрузки;
• Шкала сверхтока: да - содержит дополнительную шкалу для определения значений, выходящих за нормальный диапазон;
• Максимальное отклонение стрелки: 90° - угол поворота указателя от начала до конца шкалы;
• Габаритные размеры: 96×96×0 мм - совпадает с форм-фактором стандартных круглых приборов серии A961;
• Тип изделия: амперметр - работает только с аналоговым механизмом, требует механической связи со стрелкой.

Совместимость и монтаж

Шкала сменная для A961 125/5А-1,5 совместима только с амперметрами AMA-961 от EKF серии PROxima. Устанавливается путём демонтажа старой шкалы и фиксации новой на оси механизма. Для этого потребуется доступ к лицевой части прибора - обычно он находится внутри распределительного щита. Монтаж выполняется при отключенном питании. Габариты 96×96 мм позволяют использовать шкалу в стандартных нишах панели без доработки корпуса.

Преимущества

• Замена шкалы вместо всей головки снижает затраты на ремонт;
• Поддерживает работу с трансформаторами тока 125/5 А - типичный вариант для промышленных систем;
• Имеет две шкалы - основную и сверхтоковую - что удобно при диагностике перегрузок;
• Произведённая по стандартам EKF, обеспечивает долговечность и соответствие оригиналам.

Ограничения применения

• Не постоянному току - работает только с переменным током;
• Не подлежит самостоятельной установке вне прибора AMA-961 - не функционирует без внутреннего механизма;
• Не рекомендовано использование во взрывоопасных средах - класс защиты IP не указан, изделие не герметично;
• Требует регулярной проверки на соответствие реальному току - особенно после длительной нагрузки или ударов по корпусу.

Примеры использования

• Замена вышедшей из строя шкалы на амперметре в главном распределительном щите завода;
• Обновление шкалы при изменении трансформатора тока с 100/5 А на 125/5 А;
• Настройка прибора для нового оборудования с повышенным рабочим током в административном здании.

Практические советы

• Перед установкой убедитесь, что новый комплект шкалы соответствует текущему трансформатору тока - неверное сочетание даст некорректные показания;
• Проверьте положение стрелки на “нуле” перед сборкой - при необходимости отрегулируйте механический нуль;
• Не используйте шкалу для токов выше 125 А даже при наличии шкалы сверхтока - это может повредить механизм;
• Рекомендуется сохранять старую шкалу как эталон для сравнения при тестировании новых показаний.
