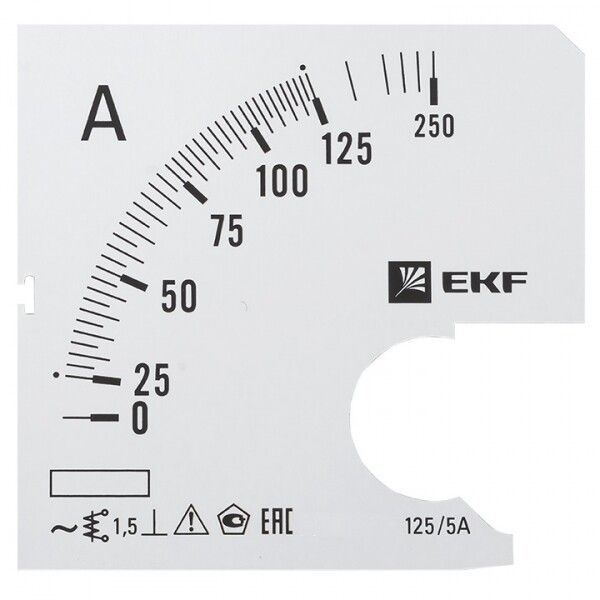

Шкала сменная PROxima A721 125/5А, класс точности 1.5 EKF s-a721-125

Шкала сменная для A721 125/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-721, предназначенный для точного отображения значений тока до 125 А в электрощитах промышленных и бытовых объектов.

Назначение и область применения

Шкала сменная для A721 125/5А-1,5 используется исключительно в паре с амперметром AMA-721 серии PROxima. Она позволяет изменить предел измерения тока без замены всего прибора - например, при модернизации оборудования или замене трансформатора тока. Применяется в распределительных щитах, пультах управления, электроустановках на заводах, в ЖКХ и офисных зданиях. Подходит только для цепей переменного тока.

Технические характеристики

• Номинальный диапазон измерений: 0–125 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип устройства: аналоговый амперметр с механической стрелкой
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимальной отметки
• Габариты: 72×72×0 мм - совпадает с форм-фактором корпуса AMA-721
• Имеет две дополнительные шкалы: одна для фиксации превышения тока, вторая - для сигнализации сверхтока

Совместимость и монтаж

Шкала сменная для A721 125/5А-1,5 совместима только с амперметрами модели AMA-721 от EKF. Устанавливается внутрь уже смонтированного корпуса прибора - требует демонтажа лицевой крышки. Монтаж выполняется при отключенном питании. Шкала фиксируется на оси механизма и не требует регулировки. Не подлежит установке на другие модели амперметров, даже схожих габаритов.

Преимущества

• Замена шкалы вместо целого прибора снижает затраты на обслуживание
• Две дополнительные шкалы позволяют оперативно выявлять перегрузки без внешних устройств
• Стандартный размер 72×72 мм обеспечивает легкую замену в типовых щитах
• Произведено в соответствии с требованиями серий PROxima - надежность и долговечность

Ограничения применения

• Не работает в цепях постоянного тока - только для переменного тока
• Не предназначена для открытых площадок или помещений с высокой влажностью - требуется защита IP54 и выше от корпуса прибора
• Не поддерживает цифровые интерфейсы - показания только визуальные
• Требует периодической проверки на соответствие реальному току через поверку

Примеры использования

• На промышленном станке: замена шкалы после установки нового трансформатора тока 125/5 А
• В этажном щите многоквартирного дома: диагностика нагрузки на групповые линии
• На участке конвейера: контроль потребления тока двигателей с возможностью аварийной сигнализации по шкале сверхтока

Практические советы

• Перед заменой шкалы обязательно отключите питание и убедитесь, что ток в цепи равен нулю
• Проверьте соответствие первичного тока трансформатора тока (например, 125/5 А) и выбранной шкалы - неверный выбор приведёт к некорректным показаниям
• При сборке корпуса следите за тем, чтобы стрелка свободно двигалась и не задевала за поверхность шкалы
• Рекомендуется сохранять старую шкалу как запасную часть - она может понадобиться при возврате к прежним параметрам системы
• Шкала сменная для A721 125/5А-1,5 не является самостоятельным прибором - её нельзя использовать вне корпуса AMA-721
