Шкала сменная для амперметра Э47 100/5А класс точности 1,5 72х72мм - IPA10D-SC-0100 IEK

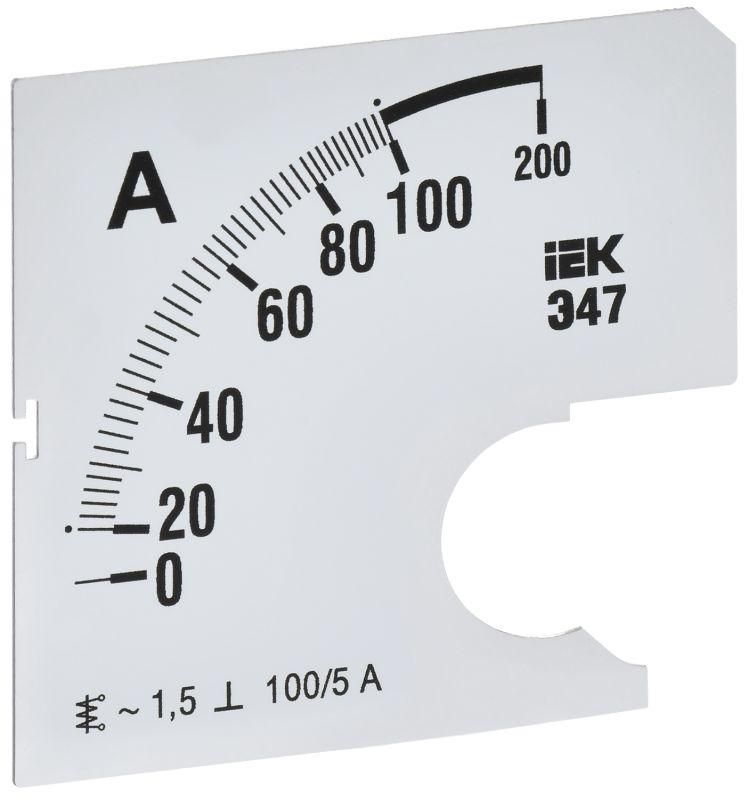

Шкала сменная для амперметра Э47 100/5А класс точности 1,5 72х72мм отклонение стрелки 90° - запасной элемент для замены износившейся или повреждённой шкалы на амперметре Э47 от IEK. Подходит для моделей с габаритами 72×72 мм и отклонением стрелки до 90°, обеспечивает точную визуализацию тока в пределах 100/5 А.

Назначение и область применения

Шкала сменная для амперметра Э47 100/5А класс точности 1,5 72х72мм отклонение стрелки 90° предназначена исключительно для установки на амперметр Э47 (без собственной шкалы) от IEK, артикул IPA10-5-0000-A. Она используется там, где требуется контроль тока в цепях с коэффициентом трансформации 100/5 А - например, в распределительных щитах, на пультах управления станков, конвейеров или системах автоматизации. Шкала не является самостоятельным прибором - её нельзя использовать без основного корпуса амперметра.

Технические характеристики

• Номинальный диапазон: 100/5 А - соответствует входному сигналу от токоограничивающего трансформатора (ТО) с коэффициентом 20:1; при токе 5 А на вторичной обмотке стрелка показывает 100 А на шкале.
• Класс точности: 1,5 - максимальная погрешность измерений составляет +-1,5 % от верхнего предела шкалы (100 А).
• Угол отклонения стрелки: 90° - стрелка перемещается по четверти круга, что позволяет компактно расположить деления и улучшает читаемость.
• Габариты: 72 × 72 мм - совпадают со стандартными размерами корпуса амперметра Э47, обеспечивают плотную посадку в панель.
• Способ монтажа: встраиваемый - устанавливается внутрь уже смонтированного корпуса амперметра, требует демонтажа старой шкалы.

Совместимость и монтаж

Шкала сменная для амперметра Э47 100/5А класс точности 1,5 72х72мм отклонение стрелки 90° совместима только с оригинальными амперметрами IEK серии Э47, имеющими артикул IPA10-5-0000-A. Установка возможна только на устройства с тем же углом отклонения стрелки (90°) и аналогичной конструкцией оси. Для замены необходимо:

• Отключить питание и снять устройство с панели.
• Аккуратно снять старую шкалу - она фиксируется защёлками или винтами (не используйте силу).
• Выровнять новую шкалу по меткам центровки и зафиксировать так же, как была закреплена прежняя.
• Проверить свободное движение стрелки без задевания за деления.

Не применяйте шкалу с другими типами амперметров - даже при одинаковых размерах 72×72 мм возможны различия в положении оси или шаге делений.

Преимущества

• Замена шкалы вместо всего прибора снижает затраты на обслуживание - не нужно менять весь амперметр Э47.
• Сохраняет заводскую точность 1,5 - после замены параметры измерений остаются неизменными.
• Стандартный формат 72×72 мм - легко интегрируется в существующие панели без доработок.
• Чёткая градуировка - деления нанесены с учётом коэффициента трансформации, позволяют сразу считывать значения первичного тока.

Ограничения применения

• Не подходит для работы с постоянным током - предназначена только для переменного тока через трансформатор тока.
• Не допускается использование вне герметичных или защищённых щитов - сама шкала не имеет защиты IP.
• Не совместима с амперметрами других брендов, даже с аналогичными размерами - отличаются форма оси, механизм и калибровка.
• Не рекомендуется применять в условиях повышенной вибрации без дополнительной фиксации механизма внутри корпуса.

Примеры использования

• Замена повреждённой шкалы на амперметре Э47 в распределительном щите промышленного оборудования.
• Обновление шкалы при модернизации системы учёта энергии на заводе.
• Ремонт в сервисных центрах - восстановление работоспособности амперметра без замены всей платы.
• Настройка новых цепей с использованием ТО 100/5 А - шкала сразу даёт показания в амперах первичной цепи.

Практические советы

• Перед заказом проверьте артикул основного амперметра - он должен быть IPA10-5-0000-A. Другие варианты Э47 могут иметь другую шкалу.
• При монтаже не перекручивайте крепления - пластиковые детали хрупкие, особенно при холоде.
• Если стрелка не возвращается в ноль - возможно, деформирована ось или поврежден механизм. Замена шкалы не решит эту проблему.
• Храните запасные шкалы в сухом месте - влага может вызвать помутнение градуировки.
• Для удобства чтения можно дополнительно установить световой индикатор рядом с прибором - шкала не подсвечивается.
