Шкала сменная для амперметра Э47 50/5А класс точности 1,5 72х72мм - IPA10D-SC-0050 IEK

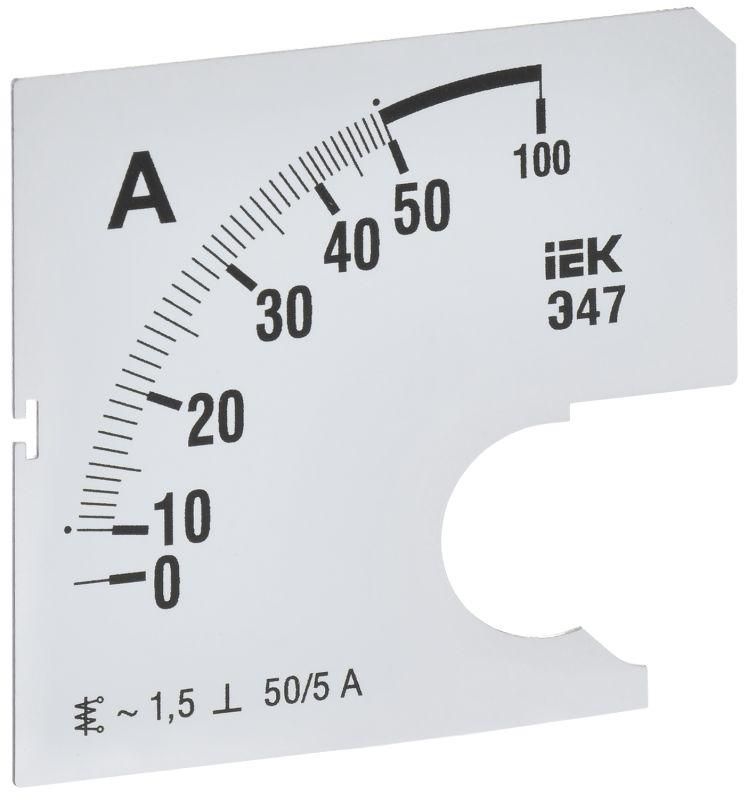

Шкала сменная для амперметра Э47 50/5А класс точности 1,5 72х72мм отклонение стрелки 90° - запасной элемент для замены износившейся или повреждённой шкалы на аналоговом амперметре Э47. Подходит для моделей IEK арт. IPA10-5-0000-A, обеспечивает точную визуализацию тока до 50 А с классом точности 1,5.

Назначение и область применения

Шкала сменная для амперметра Э47 50/5А предназначена исключительно для установки на уже существующий корпус амперметра Э47 без собственной шкалы. Она не является самостоятельным измерительным прибором - её функция - отображать значения тока через перемещение стрелки. Применяется в панелях управления, распределительных щитах, на оборудовании, где требуется контроль переменного или постоянного тока в пределах 50 А. Часто используется в промышленных системах: насосах, компрессорах, конвейерах, станках с ручным управлением.

Технические характеристики

• Номинальный диапазон шкалы: 50 А - соответствует максимальному значению тока, которое можно измерить при использовании внешнего шунта 50/5 А;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нуля до максимума, что влияет на удобство считывания показаний;
• Габаритные размеры: 72×72 мм - совпадает с форматом корпуса амперметра Э47, позволяет заменить шкалу без переделки панели;
• Класс точности: 1,5 - допустимая погрешность измерений +-1,5% от верхнего предела шкалы (+-0,75 А при 50 А);
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47, фиксируется за счёт механического соединения с механизмом указателя.

Совместимость и монтаж

Шкала сменная для амперметра Э47 50/5А совместима только с амперметрами Э47 класса точности 1,5, имеющими габариты 72×72 мм и тип подключения 50/5 А. Установка возможна только на оригинальные модели IEK арт. IPA10-5-0000-A. Для замены необходимо:

1. Отключить питание оборудования;
2. Снять лицевую панель корпуса амперметра;
3. Аккуратно удалить старую шкалу, не повредив ось стрелки;
4. Установить новую шкалу, выровняв нулевую отметку по центру;
5. Закрепить панель и проверить работу при подаче минимального тока.

Не используйте шкалу с другими сериями амперметров - даже при одинаковых размерах может отличаться расположение креплений или шкалы.

Преимущества

• Простая замена без необходимости менять весь прибор - снижает затраты на обслуживание;
• Сохраняет первоначальную точность измерений при условии правильной установки;
• Стандартный размер 72×72 мм - легко найти место в панелях, выполненных под этот формат;
• Чёткая градуировка и контрастные деления обеспечивают хорошую видимость в условиях слабого освещения.

Ограничения применения

• Не работает самостоятельно - требует наличия исправного механизма амперметра Э47;
• Подходит только для токов до 50 А; при превышении возможна деформация шкалы или выход из строя механизма;
• Не предназначена для работы в средах с высокой вибрацией без дополнительной фиксации корпуса;
• Не рекомендовано использовать в помещениях с температурой ниже -10C или выше +50C - материал шкалы может терять прочность или деформироваться.

Примеры использования

• Замена шкалы на амперметре в щите управления насосной станцией после повреждения от влаги;
• Обновление изношенной шкалы на пульте станка с ЧПУ для повышения точности контроля нагрузки;
• Ремонт в цехе, где амперметр Э47 IEK арт. IPA10-5-0000-A продолжает работать, но шкала потёрлась или выцвела.

Практические советы

• Перед установкой проверьте, чтобы ось стрелки свободно вращалась - заклинивание вызовет неверные показания;
• При монтаже не перегибайте шкалу - она изготовлена из тонкого металлического листа и легко ломается;
• Убедитесь, что нулевая метка совпадает с положением стрелки при отключенном токе - иначе потребуется калибровка;
• Храните запасные шкалы в сухом месте, избегая контакта с маслом и химическими веществами - они разъедают печатную краску;
• Если вы меняете шкалу на другую величину (например, 100 А), обязательно сверьтесь с коэффициентом шунта - 50/5 А означает, что ток 50 А проходит через шунт, а стрелка реагирует на 5 А.
