Шкала сменная для A721 60/5А-1,5 PROxima | s-a721-60 EKF

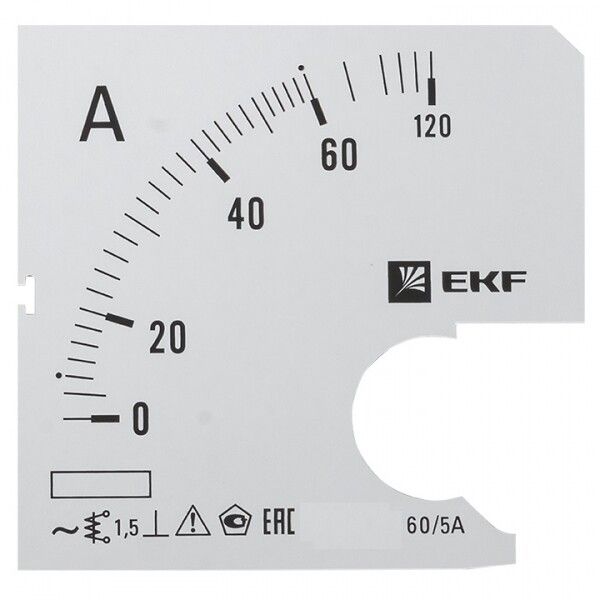

Шкала сменная для A721 60/5А-1,5 от EKF предназначена для замены оригинальной шкалы аналогового амперметра AMA-721 в электрощитах промышленных и бытовых объектов. Эта модель обеспечивает точную визуализацию тока до 60 А и совместима с серийным решением PROxima.

Назначение и область применения

Шкала сменная для A721 60/5А-1,5 используется для замены поврежденной или устаревшей шкалы на аналоговом амперметре AMA-721. Она позволяет точно отображать значения тока в пределах 0–60 А в сетях переменного тока. Применяется в распределительных щитах на предприятиях, в жилых домах, офисах и других закрытых помещениях. Подходит для установки в устройства контроля нагрузки, где требуется постоянный визуальный мониторинг тока.

Технические характеристики

• Номинальный диапазон тока: 0–60 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Максимальное отклонение стрелки: 90° - угол поворота указателя от начала до конца шкалы
• Наличие шкалы превышения тока: да - отметки выше 60 А позволяют оператору определить перегрузку даже при выходе за пределы основного диапазона
• Наличие шкалы сверхтока: да - дополнительно вынесенные метки для аварийных значений тока
• Формат установки: прямоугольная плоская шкала, соответствует габаритам корпуса A721
• Габаритные размеры: 72×72 мм - совпадает с типовым форматом приборов серии PROxima

Совместимость и монтаж

Шкала сменная для A721 60/5А-1,5 совместима исключительно с аналоговыми амперметрами модели AMA-721 и другими устройствами, использующими тот же корпус и механизм движения стрелки. Устанавливается путём демонтажа старой шкалы и фиксации новой на ось механизма внутри корпуса. Монтаж требует доступа внутрь прибора - необходимо открыть лицевую крышку щита и отсоединить провода питания перед работой. Шкала не имеет собственного крепления - она насаживается на вал измерительного механизма и фиксируется через пластиковую рамку.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса IP54 и ниже, так как является комплектующей частью прибора, уже имеющего степень защиты. Сама шкала не герметична - её использование допустимо только во внутренних частях закрытых щитов. Не предназначена для открытого монтажа или воздействия влаги, пыли и механических ударов вне корпуса.

Преимущества

• Замена шкалы без необходимости менять весь амперметр - снижает затраты на обслуживание
• Чёткая цветовая маркировка и деления обеспечивают удобство считывания показаний
• Поддержка функций превышения и сверхтока - позволяет своевременно реагировать на перегрузки
• Стандартный размер 72×72 мм - легко заменяема в существующих нишах щитовой аппаратуры

Ограничения применения

• Не работает с цифровыми амперметрами - только с аналоговыми моделями AMA-721
• Не предназначена для внешней установки - должна находиться внутри защитного корпуса
• Не рассчитана на работу при температуре ниже –10 C или выше +50 C - ограниченный рабочий диапазон
• Не подлежит ремонту - при деформации или трещинах требуется полная замена

Примеры использования

• Обновление шкалы на амперметре в главном распределительном щите производства после изменения мощности потребителей
• Замена повреждённой шкалы в щите управления конвейера на пищевом заводе
• Реставрация прибора в административном здании после длительной эксплуатации
• Настройка нового диапазона измерения при переходе с 30 А на 60 А в системе энергообеспечения

Практические советы

• Перед заменой обязательно отключите питание и проверьте отсутствие напряжения тестером
• Проверьте соответствие типа механизма - шкала подходит только для приборов с углом хода стрелки 90°
• При установке следите, чтобы стрелка свободно двигалась - не допускайте её задевания за новые деления
• Если ваш щит установлен в условиях повышенной запылённости - рекомендовано использовать защитные крышки с уплотнителем
• Храните запасные шкалы в сухом месте - высокая влажность может вызвать деформацию бумажной поверхности
