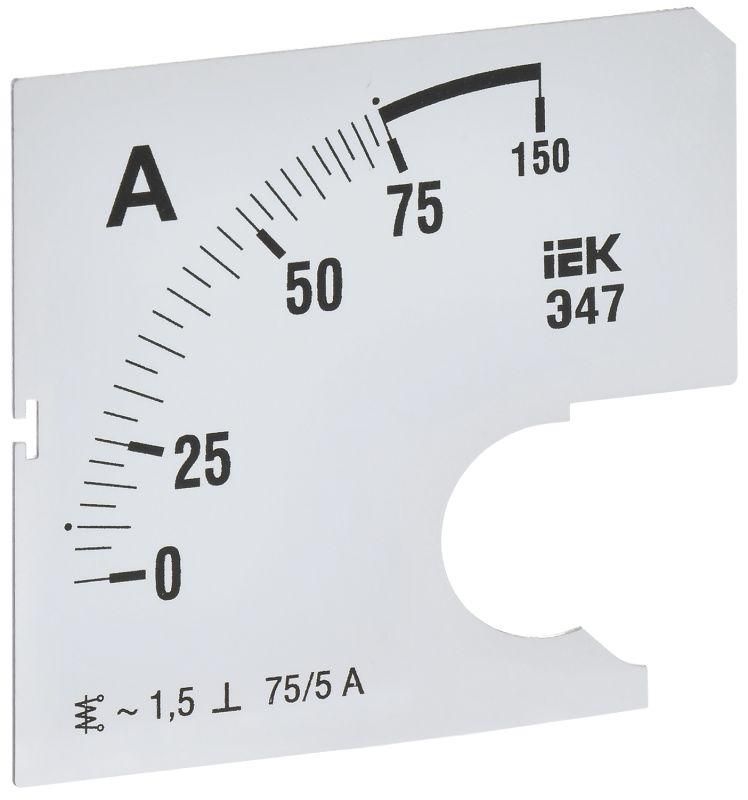

Шкала сменная для амперметра Э47 75/5А класс точности 1,5 72х72мм - IPA10D-SC-0075 IEK

Шкала сменная для амперметра Э47 75/5А-1,5 72х72мм - заменяемый элемент для аналогового амперметра Э47, позволяющий изменить предел измерения тока без замены всего прибора. Подходит для модернизации существующих щитов и ремонта устройств бренда IEK, артикул ipa10d-sc-0075.

Назначение и область применения

Шкала сменная для амперметра Э47 75/5А-1,5 72х72мм предназначена для установки на амперметр Э47 без шкалы (например, модель IEK арт. IPA10-5-0000-A). Она позволяет перекалибровать прибор для измерения тока до 75 А вместо других значений, например, 30 А или 100 А. Применяется в распределительных щитах, на пультах управления, в цепях питания оборудования, где требуется визуальный контроль силы тока.

Технические характеристики

• Диапазон измерения: 0–75 А - соответствует максимальному току, который можно измерить при использовании с внешним шунтом 75/5 А;
• Габариты: 72×72 мм - точно соответствуют корпусу амперметра Э47, обеспечивает плотную посадку;
• Угол отклонения стрелки: 90° - стандартный угол для аналоговых приборов этого класса, обеспечивает достаточную точность считывания;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения;
• Способ монтажа: встраиваемый - устанавливается внутрь лицевой панели прибора, фиксируется за счет посадочного места.

Совместимость и монтаж

Шкала сменная для амперметра Э47 75/5А-1,5 72х72мм совместима исключительно с амперметрами Э47 от IEK, имеющими артикул IPA10-5-0000-A. Установка требует демонтажа старой шкалы и аккуратной фиксации новой - она не имеет собственных креплений, опирается на ось механизма и удерживается за счет посадки в гнездо. Перед заменой необходимо отключить питание и снять крышку прибора. Шкала не подлежит регулировке - её нельзя повернуть или сместить после установки.

Безопасность и стандарты

Шкала сменная для амперметра Э47 75/5А-1,5 72х72мм соответствует требованиям ГОСТ Р МЭК 60051-1 и используется в сетях переменного тока до 500 В. Не содержит опасных материалов. Не предназначен для работы во взрывоопасных средах или при температуре выше +55 C.

Преимущества

• Замена шкалы экономичнее полной замены амперметра - снижает затраты на обслуживание;
• Не требует переделки панели - сохраняет оригинальный дизайн и размеры монтажного отверстия;
• Высокая точность (класс 1,5) сохраняется при правильной установке;
• Подходит для ремонтных работ и модификаций уже установленных систем.

Ограничения применения

• Не работает самостоятельно - нужен совместимый амперметр Э47 с механизмом 75/5 А;
• Не подходит для постоянных нагрузок свыше 75 А - возможна деформация шкалы или повреждение механизма;
• Не рекомендовано использовать в условиях повышенной вибрации без дополнительной фиксации корпуса;
• Не предназначена для работы в открытых помещениях без защиты от пыли и влаги - сама шкала не имеет IP-защиты.

Примеры использования

• Регулировка показаний в щите управления насосной станцией при замене двигателя на более мощный;
• Обновление старого щита на объекте, где сохранился корпус Э47, но шкала вышла из строя;
• Настройка системы учета энергии на участке с изменённым токовым режимом (например, после подключения нового оборудования);
• Лабораторные стенды, где требуется быстрая смена пределов измерения без замены прибора.

Практические советы

• Перед установкой проверьте, что механизм амперметра Э47 рассчитан именно на 75/5 А - иначе показания будут некорректными;
• При замене шкалы следите, чтобы стрелка находилась на нулевой отметке при отключенном питании - иначе потребуется калибровка;
• Не используйте шкалу с другими типами амперметров - даже если размеры совпадают, механика может отличаться;
• При хранении берегите шкалу от изгиба - материал тонкий, легко деформируется;
• Артикул ipa10d-sc-0075 - единственный подходящий для модели Э47 с пределом 75 А; другие номера не совместимы.
