Шкала сменная для амперметра Э47 300/5А класс точности 1,5 72х72мм - IPA10D-SC-0300 IEK

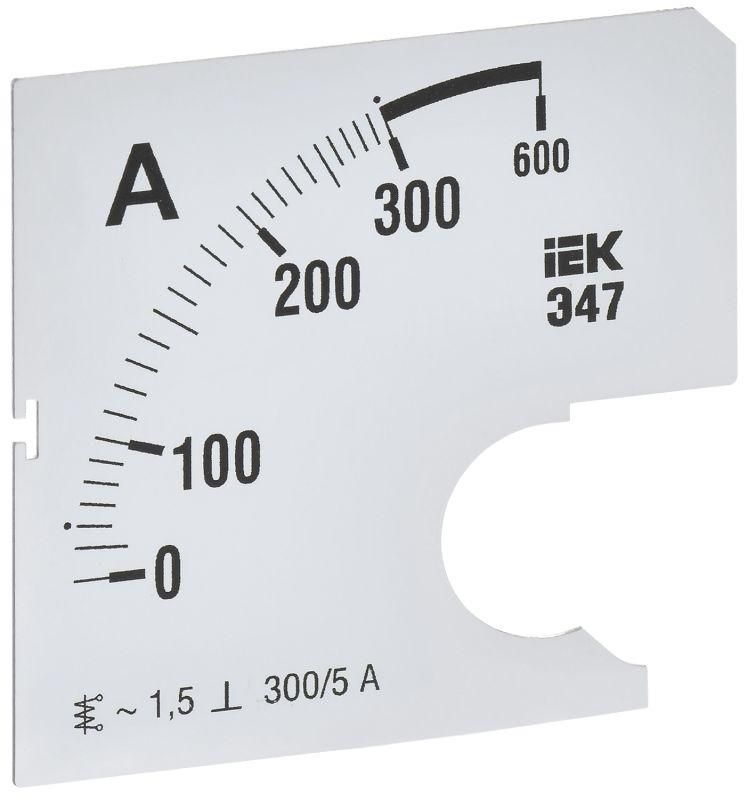

Шкала сменная для амперметра Э47 300/5А класс точности 1,5 72х72мм отклонение стрелки 90° - это заменяемый элемент измерительной системы, предназначенный для установки на амперметр Э47 с габаритами 72×72 мм. Применяется в паре с амперметром IEK арт. IPA10-5-0000-A и позволяет изменить предел измерения тока до 300 А при коэффициенте трансформатора 300/5 А.

Назначение и область применения

Шкала сменная для амперметра Э47 300/5А используется для замены оригинальной шкалы на амперметре Э47, когда требуется измерять большие значения тока через внешний трансформатор тока. Подходит для систем, где основной ток превышает 5 А - например, в распределительных щитах, на входах оборудования, в цепях управления промышленными станками и конвейерами. Шкала не является самостоятельным прибором - она устанавливается только на уже работающий амперметр Э47 без шкалы.

Технические характеристики

• Номинальный диапазон шкалы: 300 А - соответствует измерению тока через трансформатор тока 300/5 А;
• Максимальное отклонение стрелки: 90° - угол поворота указателя от начала до конца шкалы, обеспечивает достаточную точность считывания;
• Габаритные размеры: 72 × 72 мм - точно соответствуют корпусу амперметра Э47, не требует доработки при установке;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (+-4,5 А при 300 А);
• Способ монтажа: встраиваемый - фиксируется на лицевой панели амперметра Э47 путём надевания на ось стрелки и закрепления защёлками.

Совместимость и монтаж

Шкала сменная для амперметра Э47 300/5А совместима исключительно с амперметрами Э47 класса точности 1,5, имеющими габариты 72×72 мм и механизм с углом отклонения 90°. Установка возможна только на модели без шкалы - например, на амперметр IEK арт. IPA10-5-0000-A. Для замены необходимо:

1. Отключить питание цепи;
2. Снять старую шкалу, осторожно отжав фиксаторы сзади;
3. Установить новую шкалу, совместив её с осью стрелки и зафиксировав до характерного щелчка;
4. Проверить положение нуля - стрелка должна находиться на отметке “0” при отключенном токе.

Не используйте шкалу с другими моделями амперметров - даже при одинаковых размерах отличаются внутренние механизмы и шаг шкалы.

Преимущества

• Замена шкалы вместо всей головки снижает стоимость обслуживания;
• Стандартный формат 72×72 мм позволяет использовать в существующих нишах панелей без переделки;
• Чёткая градуировка с делениями, рассчитанными под коэффициент 300/5 А - минимизирует ошибки интерпретации показаний;
• Произведено компанией IEK - совместимость гарантирована с серийными амперметрами того же бренда.

Ограничения применения

• Не применяется без трансформатора тока - шкала рассчитана на вторичный сигнал 5 А, а не на прямое измерение тока;
• Не подходит для постоянного тока - работает только с переменным током (AC);
• Не рекомендовано использование в условиях повышенной вибрации без дополнительной фиксации корпуса - риск смещения стрелки;
• Не предназначен для работы при температуре ниже -10C и выше +50C - выход за пределы указанного диапазона влияет на точность.

Примеры использования

• Щитовые устройства на промышленных объектах - контроль тока ввода в цех;
• Распределительные пункты с трансформаторами тока - мониторинг нагрузки на силовые линии;
• Обслуживание оборудования с высоким потреблением - насосы, компрессоры, печи;
• Замена износившейся шкалы на действующем амперметре Э47 без замены всего прибора.

Практические советы

• Перед установкой проверьте соответствие артикула амперметра - только IEK арт. IPA10-5-0000-A гарантирует правильную работу с этой шкалой;
• При использовании с трансформатором тока убедитесь, что его коэффициент именно 300/5 А - иначе показания будут некорректны;
• Не трогайте стрелку руками после установки - масло с кожи может вызвать заедание;
• Если стрелка не возвращается к нулю - возможно, повреждён механизм; замените весь амперметр, а не только шкалу;
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу градуировки.
