Шкала сменная для A721 500/5А-1,5 EKF PROxima | s-a721-500

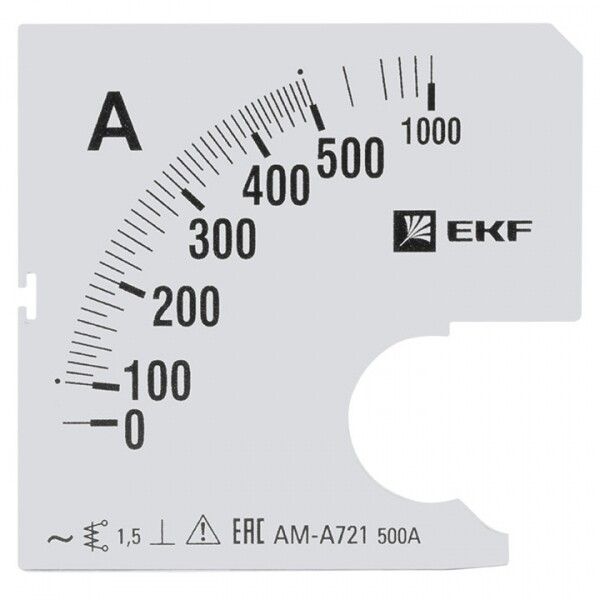

Шкала сменная для амперметра A721 500/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-721, позволяющий изменить пределы измерения тока без замены всего прибора. Подходит для установки в щитовое оборудование промышленных и бытовых объектов.

Назначение и область применения

Шкала сменная для амперметра A721 500/5А-1,5 предназначена для замены оригинальной шкалы в амперметре AMA-721, чтобы адаптировать его под новый диапазон измерений - до 500 А. Применяется в электрощитах, распределительных устройствах и панелях управления, где требуется контроль тока в цепях переменного тока. Удобна при модернизации оборудования или при смене нагрузки без замены самого прибора.

Технические характеристики

• Номинальный диапазон измерений: 0–500 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип прибора: аналоговый амперметр с механической стрелкой
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимума
• Габариты: 72×72×0 мм - совместима с корпусами стандартного формата 72×72 мм
• Имеет две дополнительные шкалы: превышения тока и сверхтока - для визуального определения перегрузок
• Способ монтажа: установка внутрь корпуса амперметра AMA-721

Совместимость и монтаж

Шкала сменная для амперметра A721 500/5А-1,5 совместима исключительно с амперметрами серии AMA-721 от EKF PROxima. Монтаж выполняется после демонтажа старой шкалы - требует доступа к лицевой части прибора. Для замены необходимо открыть корпус, аккуратно снять текущую шкалу и зафиксировать новую, соблюдая центровку по оси стрелки. Никаких инструментов, кроме отвертки, не требуется. Шкала не имеет контактов - не требует подключения к цепи.

Преимущества

• Экономия средств - не нужна замена всего амперметра при смене диапазона
• Быстрая переоборудование - замена занимает несколько минут
• Две дополнительные шкалы - позволяют оперативно выявлять перегрузки и аварийные значения
• Стандартный формат 72×72 мм - легко заменяется в типовых щитах
• Работает без питания - надежна даже при сбоях в сети

Ограничения применения

• Подходит только для амперметров AMA-721 - несовместима с другими моделями
• Не предназначена для постоянного воздействия влаги, пыли или химических сред - используется только внутри закрытых щитов
• Не работает с постоянным током - только для цепей переменного тока
• Точность зависит от состояния механизма амперметра - износ подвижных частей снижает точность показаний
• Не рекомендуется использовать в условиях сильной вибрации - возможны смещения стрелки

Примеры использования

• Замена шкалы на 500 А при замене трансформатора тока в щите главного распределительного пункта
• Настройка амперметра под новые мощности двигателя на конвейере
• Обновление прибора в распределительном щите ЖКХ после увеличения потребления энергии
• Перестройка системы учета на промышленном участке при смене оборудования

Практические советы

• Перед заменой проверьте соответствие трансформатора тока (500/5 А) - шкала рассчитана именно на этот коэффициент
• При установке убедитесь, что стрелка стоит точно на нуле - при необходимости отрегулируйте нулевой момент
• Не используйте шкалу вне корпуса - она не имеет защиты IP и чувствительна к внешним воздействиям
• При наличии нескольких амперметров в одном щите - используйте одинаковые шкалы для удобства восприятия
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу
