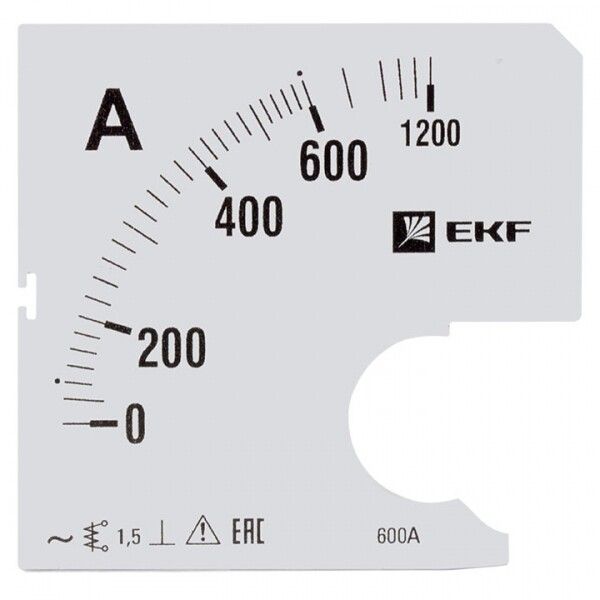

Шкала сменная для A961 600/5А-1,5 EKF PROxima | s-a961-600

Шкала сменная для A961 600/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-961, предназначенный для точной индикации тока до 600 А в электрощитах промышленных и бытовых объектов. Эта шкала совместима с сериями PROxima и легко устанавливается в существующий корпус прибора.

Назначение и область применения

Шкала сменная для A961 600/5А-1,5 используется для замены повреждённой или устаревшей шкалы на аналоговом амперметре AMA-961. Она позволяет изменить предел измерения тока без замены всего прибора. Применяется в распределительных щитах, панелях управления и электроустановках, где требуется визуальный контроль тока в цепях переменного тока - например, на производствах, в ЖЭКах, торговых центрах и офисных зданиях.

Технические характеристики

• Номинальный диапазон шкалы: 0–600 А - соответствует измерению тока через трансформатор тока 600/5 А
• Наличие шкалы превышения тока: да - отметки указывают на пороговые значения выше нормы
• Наличие шкалы сверхтока: да - показывает опасные уровни перегрузки, превышающие допустимые
• Тип изделия: шкала индикации сменная - не самостоятельное устройство, требует установки в корпус амперметра
• Габаритные размеры: 96×96×0 мм - точно соответствует формату приборов серии PROxima
• Максимальное отклонение стрелки: 90° - обеспечивает чёткий угол считывания без искажений

Совместимость и монтаж

Шкала сменная для A961 600/5А-1,5 совместима исключительно с амперметрами AMA-961 и другими моделями, использующими стандартную рамку 96×96 мм. Устанавливается внутри корпуса прибора путём снятия старой шкалы и фиксации новой на оси стрелки. Монтаж выполняется при отключенном питании. Для правильной установки важно сохранить положение стрелки в нулевой точке после замены.

Преимущества

• Не требует замены всего амперметра - экономит время и средства
• Имеет две дополнительные шкалы (превышение и сверхток) - повышает безопасность при работе
• Стандартный размер 96×96 мм - совпадает с большинством промышленных щитовых приборов
• Произведена компанией EKF - гарантирует соответствие требованиям надёжности и долговечности

Ограничения применения

• Подходит только для цепей переменного тока - не работает в постоянном токе
• Требует наличия внешнего трансформатора тока 600/5 А - не является автономным измерителем
• Не предназначена для открытого монтажа - должна быть защищена корпусом прибора
• Работает только с оригинальными механизмами AMA-961 - несовместима с другими типами приборов

Примеры использования

• Замена шкалы на щите главного распределительного пункта (ГРЩ) завода при смене нагрузки
• Обновление индикации в распределительном щите многоквартирного дома после реконструкции сети
• Настройка контроля тока на конвейере или насосной станции с использованием трансформатора тока

Практические советы

• Перед заменой проверьте, что трансформатор тока соответствует значению 600/5 А - иначе показания будут некорректны
• При установке убедитесь, что стрелка свободно перемещается и не задевает за шкалу
• Не используйте шкалу вне корпуса - она не имеет защиты от пыли, влаги и механических воздействий
• Храните запасные шкалы в сухом месте - влага может деформировать печатную основу
• При наличии нескольких приборов в одном щите - используйте одинаковые шкалы для единообразия восприятия
