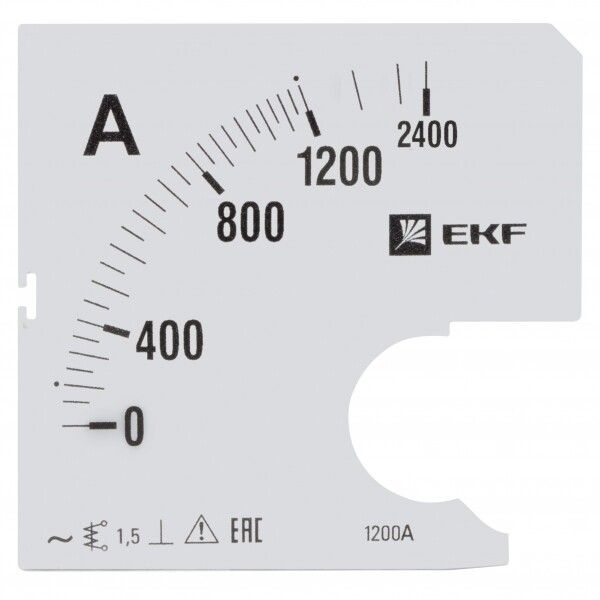

Шкала A961 1200/5А-1,5 - сменная шкала для аналогового амперметра EKF PROxima AMA-961, предназначена для визуального контроля тока до 1200 А в промышленных и бытовых электрощитах. Устанавливается вместо оригинальной шкалы для адаптации прибора под новые параметры цепи.

Назначение и область применения

Шкала A961 1200/5А-1,5 используется исключительно как замена для амперметра EKF PROxima AMA-961. Она позволяет перенастроить прибор на измерение тока в пределах 0–1200 А при первичном токе 5 А через трансформатор тока. Применяется в распределительных щитах промышленных объектов, ЖЭКов, торговых центров и других местах, где требуется наблюдение за нагрузкой в сетях переменного тока. Подходит для систем с токоограничивающими устройствами, автоматикой и защитой.

Технические характеристики

• Диапазон измерения: 0–1200 А (соответствует вторичному току 5 А при использовании ТТ)
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Максимальный угол отклонения стрелки: 90° - обеспечивает компактную и четкую шкалу
• Размеры: 96×96×96 мм - совместима с корпусами стандартного формата 96×96 мм
• Тип шкалы: двойная - содержит отметки для рабочего тока и аварийного превышения (сверхток)
• Изготовлена для работы в закрытых помещениях - не предназначена для открытых или влажных сред

Совместимость и монтаж

Шкала A961 1200/5А-1,5 совместима только с амперметрами серии EKF PROxima AMA-961. Монтаж осуществляется путём замены старой шкалы в уже установленном приборе. Для этого необходимо:

• Отключить питание щита и проверить отсутствие напряжения
• Снять лицевую крышку амперметра
• Аккуратно демонтировать текущую шкалу, не повредив механизм
• Установить новую шкалу, выровняв её по центру оси стрелки
• Закрыть крышку и провести тестовый запуск

Не используйте шкалу с другими моделями - даже если они имеют одинаковые габариты, механическая и калибровочная совместимость не гарантирована.

Преимущества

• Двойная шкала - позволяет одновременно контролировать нормальный режим и пороги перегрузки
• Стандартный формат 96×96 мм - легко заменяется в существующих щитах без переделки
• Высокая контрастность - чётко видна при любом освещении
• Простая замена - не требует перепрошивки, калибровки или замены самого прибора

Ограничения применения

• Подходит только для цепей переменного тока - не работает с постоянным током
• Требует обязательного подключения через трансформатор тока (ТТ) с коэффициентом 1200/5 А
• Не предназначена для установки вне щитов - не имеет защиты от пыли, влаги или ударов
• Не рекомендовано использовать в условиях сильной вибрации - возможны смещения стрелки
• Не является самостоятельным прибором - без основного механизма AMA-961 не функционирует

Примеры использования

• Контроль тока на входе в главный распределительный щит промышленного цеха
• Наблюдение за нагрузкой на групповых автоматах в офисном здании
• Фиксация перегрузок на линии питания насосной станции
• Мониторинг потребления энергии в системах кондиционирования крупного торгового комплекса

Практические советы

• Перед заменой шкалы убедитесь, что трансформатор тока соответствует значению 1200/5 А - иначе показания будут некорректны
• Проверьте посадочный диаметр оси стрелки - он должен точно совпадать с размером вала механизма AMA-961
• Не затягивайте фиксирующие элементы слишком сильно - это может деформировать шкалу или повредить механизм
• При наличии нескольких щитов с одинаковой нагрузкой - закупите запасные шкалы заранее для быстрой замены
• Обязательно пометьте новый прибор после установки - указывайте тип шкалы и диапазон, чтобы избежать ошибок при обслуживании
