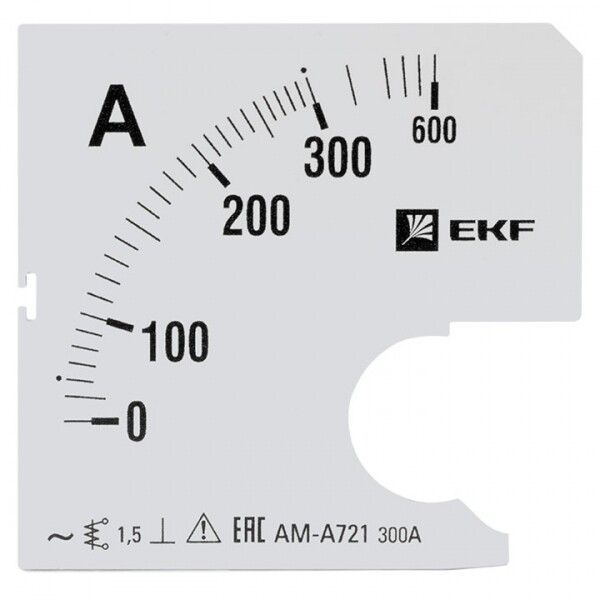

Шкала сменная для A721 300/5А-1,5 EKF PROxima | s-a721-300

Шкала сменная для A721 300/5А-1,5 от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-721 серии PROxima. Эта шкала позволяет перенастроить прибор на измерение тока до 300 А с сохранением класса точности 1,5, что удобно при модернизации или ремонте электрощитов.

Назначение и область применения

Шкала сменная для A721 300/5А-1,5 используется исключительно в паре с аналоговым амперметром AMA-721. Она не является самостоятельным устройством - её задача - изменить пределы измерения прибора без замены всего механизма. Подходит для установки в распределительных щитах промышленных объектов, жилых домов, офисов и других помещений с постоянным контролем тока в цепях переменного тока.

Технические характеристики

• Номинальный диапазон измерений: 0–300 А
• Тип прибора: аналоговый амперметр (только совместим с AMA-721)
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Максимальный угол отклонения стрелки: 90° - соответствует стандартному ходу механического механизма
• Габариты: 72×72×0 мм - точно соответствует форм-фактору корпуса AMA-721
• Наличие шкалы превышения тока: да - отметки выше 300 А для контроля перегрузок
• Наличие шкалы сверхтока: да - дополнительно выделенные участки для аварийных значений
• Способ монтажа: установка в корпус - требует демонтажа лицевой панели амперметра

Совместимость и монтаж

Шкала сменная для A721 300/5А-1,5 совместима только с амперметрами модели AMA-721 от EKF серии PROxima. Устанавливается вместо родной шкалы после снятия передней крышки прибора. Для замены необходимо открутить фиксирующие винты, аккуратно снять старую шкалу и надеть новую, совмещая ось стрелки с центральным отверстием. После установки проверьте свободное движение стрелки без заеданий.

Преимущества

• Экономия затрат - не требуется менять весь амперметр, достаточно заменить лишь шкалу
• Сохранение заводской точности - механизм остается оригинальным, класс точности 1,5 не теряется
• Поддержка контроля перегрузок - наличие шкал превышения и сверхтока повышает безопасность эксплуатации
• Стандартный форм-фактор - легко интегрируется в существующие панели щитов без доработок

Ограничения применения

• Не работает с другими моделями амперметров - даже схожими по размеру
• Применима только для цепей переменного тока - не подходит для постоянного тока
• Требует ручной установки - нельзя заменить без доступа к внутреннему механизму
• Не имеет защиты от внешних воздействий - должна использоваться внутри закрытого корпуса

Примеры использования

• Замена шкалы на 100/5 А на 300/5 А при увеличении мощности оборудования в цехе
• Ремонт старого щита, где амперметр AMA-721 исправен, но шкала стёрлась или не соответствует текущему току
• Настройка прибора под новый тип нагрузки в системе освещения или кондиционирования
• Использование в распределительных пунктах ЖКХ, где требуется быстрая адаптация показаний

Практические советы

• Перед заменой отключите питание и убедитесь, что цепь обесточена - работа с токовыми цепями опасна!
• Проверьте соответствие номинала трансформатора тока: шкала рассчитана на 300/5 А - значит, трансформатор должен иметь коэффициент 60
• При установке не используйте инструменты с острыми краями - можно повредить шкалу или механизм
• Если стрелка не возвращается в ноль - возможно, деформирована или неправильно установлена; проверьте положение оси
• Храните запасные шкалы в сухом месте - влага может вызвать коррозию печати и искажение показаний
