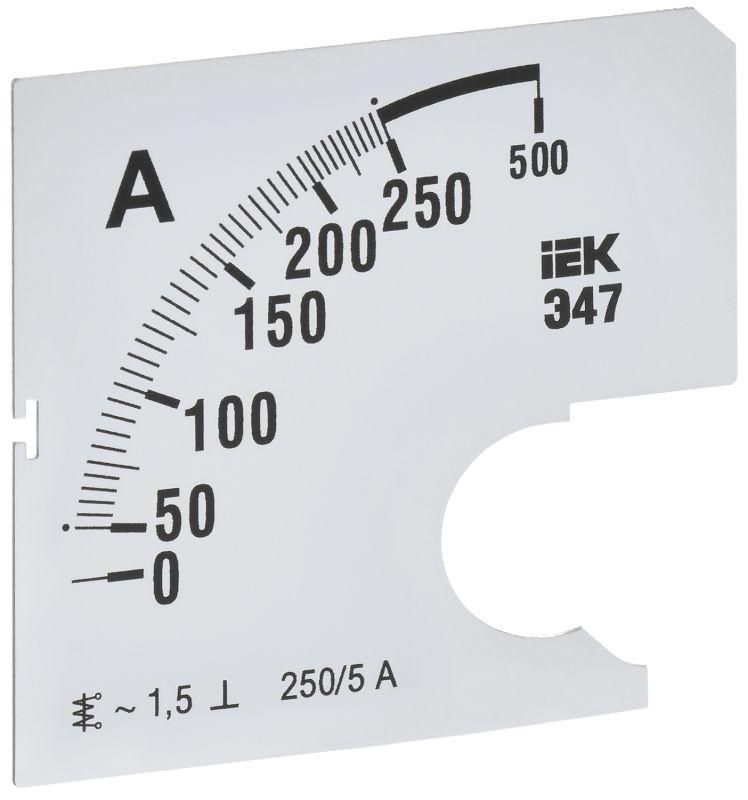

Шкала сменная для амперметра Э47 250/5А класс точности 1,5 72х72мм - IPA10D-SC-0250 IEK

Шкала сменная для амперметра Э47 250/5А класс точности 1,5 72х72мм отклонение стрелки 90° - это заменяемый элемент измерительной системы, предназначенный для установки на амперметр Э47 с габаритами 72×72 мм. Применяется в паре с амперметром IEK арт. IPA10-5-0000-A и позволяет изменить предел измерения тока до 250 А без замены всего прибора.

Назначение и область применения

Шкала сменная для амперметра Э47 250/5А используется для замены оригинальной шкалы на амперметре Э47, когда требуется перенастроить прибор на другой диапазон измерений. Подходит для ситуаций, где основной корпус прибора исправен, но нужна другая шкала - например, при модернизации оборудования или замене нагрузки. Часто применяется в промышленных щитах, на станках, конвейерах и распределительных устройствах, где контролируется ток до 250 А.

Технические характеристики

• Номинальный диапазон шкалы: 250 А - соответствует входному току 5 А от внешнего трансформатора тока (250/5 А);
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от начала до конца шкалы;
• Класс точности: 1,5 - максимальная погрешность измерения составляет +-1,5% от верхнего предела шкалы;
• Габаритные размеры: 72 × 72 мм - совместима с корпусами амперметров Э47 этого формата;
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса прибора, фиксируется на оси механизма.

Совместимость и монтаж

Шкала сменная для амперметра Э47 250/5А совместима исключительно с амперметрами Э47 класса точности 1,5, имеющими габариты 72×72 мм и механизм с углом отклонения 90°. Установка возможна только на оригинальный прибор IEK арт. IPA10-5-0000-A или аналогичные модели с тем же типом движения стрелочного механизма. Для замены необходимо:

• Отключить питание и снять крышку амперметра;
• Аккуратно снять старую шкалу, не повредив ось стрелки;
• Установить новую шкалу так, чтобы нулевая отметка совпадала с начальным положением стрелки;
• Проверить свободное движение стрелки по всей шкале без заеданий.

Не используйте шкалу с другими типами приборов - даже при одинаковых размерах механизм может отличаться.

Преимущества

• Замена только шкалы снижает затраты по сравнению с полной заменой амперметра;
• Сохраняет заводскую точность и надежность прибора Э47;
• Легко доступна как запчасть - не требует сложного заказа или длительного ожидания;
• Поддерживает стандартизацию в щитах - все приборы остаются одного типа, что упрощает обслуживание.

Ограничения применения

• Не работает с амперметрами других серий - даже если они имеют размер 72×72 мм;
• Требует наличия трансформатора тока 250/5 А; без него шкала не будет показывать правильные значения;
• Не подходит для постоянного тока - предназначена только для переменного тока 50 Гц;
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации механизма.

Примеры использования

• Замена шкалы на 100 А на 250 А после увеличения мощности двигателя;
• Обновление прибора в старом щите управления без замены всех компонентов;
• Работа с трансформаторами тока в системах автоматизации, где требуется контроль больших токов;
• Ремонт и восстановление амперметра Э47 после механического повреждения шкалы.

Практические советы

• Перед установкой проверьте соответствие артикула: шкала IEK арт. ipa10d-sc-0250 должна точно подходить к вашему амперметру Э47;
• Убедитесь, что трансформатор тока имеет коэффициент 250/5 А - иначе показания будут некорректными;
• После монтажа протестируйте работу прибора на известном токе - например, через тестовый источник или рабочую цепь;
• Не трогайте стрелку руками - она легко деформируется, особенно при частых заменах;
• Храните запасные шкалы в сухом месте - бумага и краска чувствительны к влаге.
