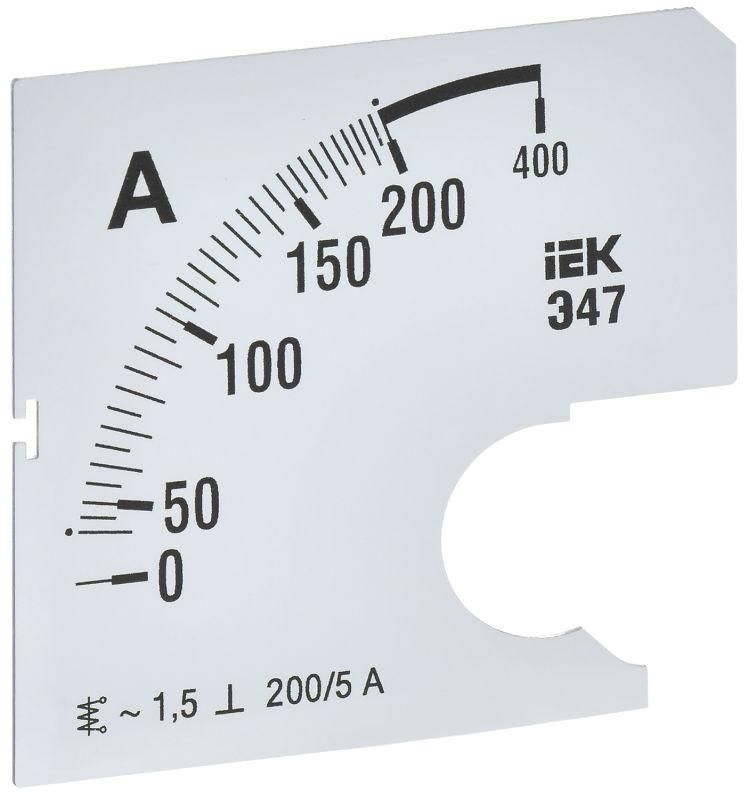

Шкала сменная для амперметра Э47 200/5А класс точности 1,5 72х72мм - IPA10D-SC-0200 IEK

Шкала сменная для амперметра Э47 200/5А класс точности 1,5 72х72мм отклонение стрелки 90° - это заменяемый элемент измерительной системы, предназначенный для установки на амперметр Э47 с токовым входом 200/5 А. Применяется в сочетании с прибором IEK арт. IPA10-5-0000-A, обеспечивает точную визуализацию значений тока в пределах 200 А.

Назначение и область применения

Шкала сменная для амперметра Э47 200/5А используется исключительно как запасной или заменяемый компонент для уже установленного амперметра Э47. Она не является самостоятельным измерительным устройством - её функция - отображать значения тока через перемещение стрелки, соответствующее сигналу от внутреннего механизма прибора. Подходит для использования в распределительных щитах, на пультах управления, в цепях переменного тока с трансформаторами тока 200/5 А. Часто применяется на производствах, где требуется контроль нагрузки на силовые линии: конвейеры, насосы, компрессоры, сварочные аппараты.

Технические характеристики

• Номинальный диапазон шкалы: 200 А - максимальное значение тока, которое можно считывать при использовании с трансформатором тока 200/5 А;
• Максимальное отклонение стрелки: 90° - угол поворота стрелки от нулевой отметки до максимума; обеспечивает достаточную разрешающую способность для точного отсчёта;
• Класс точности: 1,5 - допустимая погрешность показаний составляет +-1,5% от верхнего предела измерения (+-3 А при 200 А);
• Габаритные размеры: 72×72 мм - совпадает со стандартными габаритами корпуса амперметра Э47, позволяет заменить шкалу без доработки панели;
• Способ монтажа: встраиваемый - устанавливается внутри корпуса прибора, фиксируется механически на оси стрелки.

Совместимость и монтаж

Шкала сменная для амперметра Э47 200/5А совместима только с амперметрами Э47 класса точности 1,5, имеющими габариты 72×72 мм и токовый вход 200/5 А. Установка возможна только на оригинальный механизм IEK арт. IPA10-5-0000-A. Для замены необходимо:

• Отключить питание и снять прибор из щита;
• Разобрать корпус амперметра, отсоединить старую шкалу;
• Установить новую шкалу, выровняв ноль по меткам на механизме;
• Закрепить и собрать корпус, проверить свободное движение стрелки;
• Подключить и протестировать работу прибора под нагрузкой.

Не рекомендуется использовать шкалу с другими моделями амперметров - даже при одинаковых размерах отличаются масштабы, положение нуля и жёсткость крепления стрелки.

Преимущества

• Простая замена без необходимости менять весь прибор - снижает затраты на обслуживание;
• Совместимость с серийным исполнением IEK арт. IPA10-5-0000-A - гарантирует правильную работу после установки;
• Стандартные размеры 72×72 мм - легко интегрируется в существующие панели и щиты;
• Класс точности 1,5 соответствует требованиям промышленных норм - надёжно для контроля технологических процессов.

Ограничения применения

• Не работает без основного измерительного механизма - сама по себе не измеряет ток;
• Применима только в цепях с трансформаторами тока 200/5 А - нельзя напрямую подключать к проводам с током выше 5 А;
• Не предназначена для работы во взрывоопасных средах - отсутствует защита IP и сертификация ATEX;
• Не поддерживает постоянный ток - рассчитана исключительно на переменный ток частотой 50 Гц.

Примеры использования

• Замена повреждённой шкалы на амперметре Э47 в щите управления насосной станцией;
• Обновление шкалы при модернизации оборудования с изменением номинального тока на 200 А;
• Установка в качестве запасной части на складе для быстрого ремонта в условиях аварийного отключения;
• Использование в учебных лабораториях для демонстрации принципа работы аналоговых амперметров.

Практические советы

• Перед заменой убедитесь, что амперметр Э47 имеет именно артикул IPA10-5-0000-A - другие варианты могут иметь другую шкалу или крепление;
• При установке не перегибайте стрелку - она хрупкая, деформация приведёт к неверным показаниям;
• Проверьте соответствие направления движения стрелки: при увеличении тока стрелка должна двигаться от нуля к 200 А;
• Если шкала помечена как “200/5A”, значит, она требует внешний трансформатор тока - не используйте её для прямых измерений;
• Храните запасные шкалы в сухом месте - влага может вызвать коррозию металлических элементов и искажение делений.
