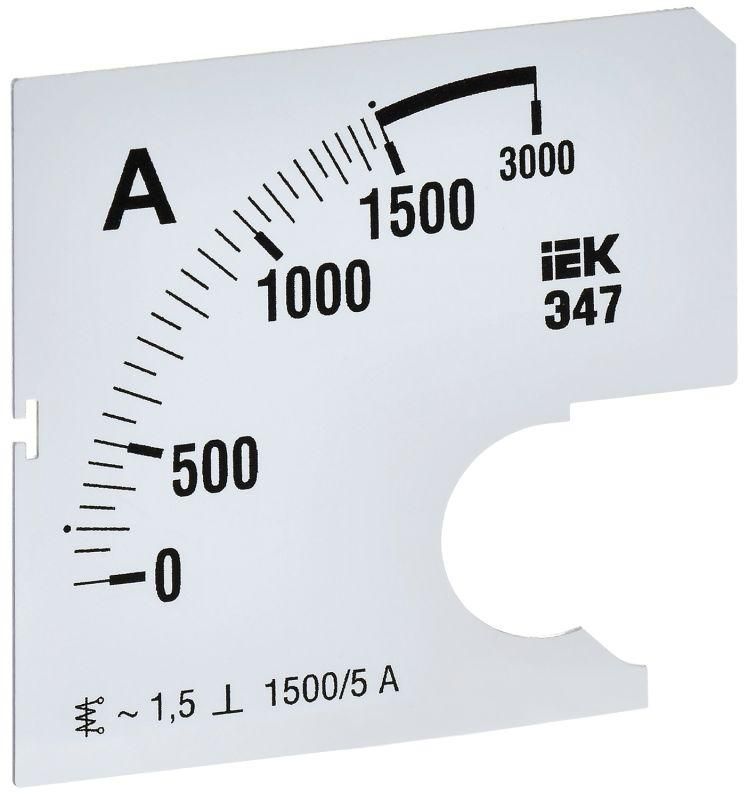

Шкала сменная для амперметра Э47 1500/5А класс точности 1,5 72х72мм - IPA10D-SC-1500 IEK

Шкала сменная для амперметра Э47 1500/5А класс точности 1,5 72х72мм отклонение стрелки 90° - заменяемый элемент для измерительного прибора IEK артикул IPA10-5-0000-A, позволяющий изменить предел измерения тока без замены всего устройства. Подходит для установки в щитовые панели и оборудование с типовым габаритом 72×72 мм.

Назначение и область применения

Шкала сменная для амперметра Э47 1500/5А предназначена для замены оригинальной шкалы на амперметре Э47, когда требуется изменить диапазон измерений тока. Применяется исключительно совместно с амперметрами IEK артикул IPA10-5-0000-A. Устанавливается в электрошкафах, распределительных устройствах, на пультах управления, где используется внешний трансформатор тока 1500/5 А. Часто встречается на промышленном оборудовании: насосах, компрессорах, конвейерах, силовых панелях.

Технические характеристики

• Номинальный диапазон шкалы: 1500 А - соответствует измерению тока через трансформатор тока 1500/5 А;
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимального значения; обеспечивает достаточную точность считывания;
• Габаритные размеры: 72 × 72 мм - совпадает со стандартным форм-фактором приборов Э47;
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (+-22,5 А при 1500 А);
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса амперметра Э47, фиксируется на оси механизма.

Совместимость и монтаж

Шкала сменная для амперметра Э47 1500/5А совместима только с амперметрами IEK артикул IPA10-5-0000-A. Не подходит для других моделей Э47, даже с другим диапазоном. Монтаж выполняется после демонтажа старой шкалы: необходимо открутить крепления, аккуратно снять старую шкалу, надеть новую на ось стрелки, выставить нулевую отметку по эталонному значению. После установки проверьте свободное движение стрелки без заеданий.

Преимущества

• Замена шкалы вместо всей головки снижает затраты на обслуживание;
• Не требует перепрошивки или калибровки - работает сразу после установки;
• Стандартный размер 72×72 мм позволяет использовать в существующих нишах без переделки панели;
• Чёткая градуировка с высокой контрастностью - удобна для чтения в условиях слабого освещения.

Ограничения применения

• Не применяется самостоятельно - требует наличия исправного амперметра Э47 с рабочим механизмом;
• Подходит только для цепей переменного тока с частотой 50 Гц;
• Не предназначен для работы при температуре ниже –10 C и выше +50 C;
• Не совместим с трансформаторами тока других коэффициентов (например, 1000/5 А или 2000/5 А) - показания будут некорректными.

Примеры использования

• На промышленном конвейере - замена шкалы с 800 А на 1500 А при модернизации двигателя;
• В распределительном щите - обновление шкалы после замены трансформатора тока;
• На энергообъекте - ремонт амперметра без замены всего прибора, чтобы сохранить сертификаты и пломбы.

Практические советы

• Перед установкой убедитесь, что ток в цепи отключен - риск поражения током!
• Учитывайте посадочный диаметр оси - он стандартизирован для всех Э47, но не совпадает с другими сериями;
• Проверяйте соответствие трансформатора тока: если установлен 1500/5 А - используйте именно эту шкалу;
• При хранении берегите от пыли и механических повреждений - поверхность шкалы легко царапается;
• Рекомендуется запасать шкалы заранее - они не всегда есть в наличии, особенно для нестандартных диапазонов.
