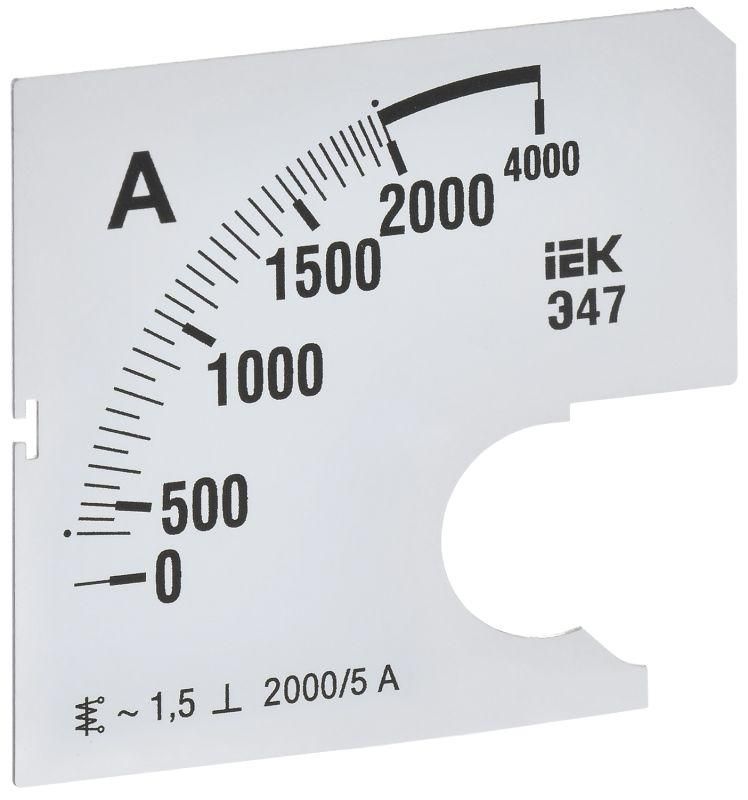

Шкала сменная для амперметра Э47 2000/5А класс точности 1,5 72х72мм - IPA10D-SC-2000 IEK

Шкала сменная для амперметра Э47 2000/5А класс точности 1,5 72х72мм - заменяемый элемент для измерительного прибора IEK артикул IPA10-5-0000-A, позволяющий изменить предел измерения тока на 2000 А при сохранении класса точности 1,5. Подходит для модернизации существующих установок без замены всего амперметра.

Назначение и область применения

Шкала сменная для амперметра Э47 2000/5А используется исключительно в паре с амперметром IEK артикул IPA10-5-0000-A. Она позволяет перенастроить прибор на измерение тока до 2000 А при вторичном токе 5 А, что соответствует работе с трансформаторами тока типа ТТ-2000/5. Применяется в распределительных щитах, на подстанциях, в цепях мощных двигателей, конвейерах и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Номинальный диапазон шкалы: 0–2000 А
• Габаритные размеры: 72×72 мм - совпадает с корпусом амперметра Э47
• Угол поворота стрелки: максимум 90° - обеспечивает равномерную градуировку по всей шкале
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип подключения: совместим с первичным током через внешний трансформатор тока 2000/5 А

Совместимость и монтаж

Шкала сменная для амперметра Э47 2000/5А устанавливается вместо оригинальной шкалы на уже установленный амперметр IEK артикул IPA10-5-0000-A. Монтаж встраиваемый - прибор закрепляется в панели через фланец, шкала крепится внутри лицевой части. Для замены необходимо:

• Отключить питание и снять крышку прибора;
• Аккуратно демонтировать старую шкалу;
• Установить новую шкалу, выровняв её по оси стрелки;
• Закрыть корпус и проверить свободное движение стрелки.

Не используйте шкалу с другими моделями амперметров - даже при одинаковых размерах 72×72 мм механическая и оптическая совместимость гарантирована только с IEK артикул IPA10-5-0000-A.

Преимущества

• Экономия средств - не требуется менять весь прибор, достаточно заменить лишь шкалу;
• Быстрое обслуживание - замена занимает несколько минут без вскрытия щита;
• Сохранение класса точности 1,5 - измерения остаются надёжными после замены;
• Стандартный форм-фактор 72×72 мм - легко интегрируется в типовые панели.

Ограничения применения

• Подходит только для работы с трансформаторами тока 2000/5 А - нельзя использовать напрямую с проводом!
• Не предназначена для постоянного превышения предела 2000 А - возможна деформация шкалы или выход из строя механизма;
• Не работает с импульсными или переменными токами вне частоты 50 Гц - рассчитана на сетевой ток;
• Не подлежит ремонту - при повреждении шкалы требуется полная замена.

Примеры использования

• Щит управления крупным насосом на водоканале с трансформатором тока 2000/5 А;
• Распределительный пункт промышленного цеха с двигателями мощностью более 100 кВт;
• Обновление старых измерительных систем без замены корпуса амперметра;
• Настройка системы учёта энергии в условиях изменения нагрузки.

Практические советы

• Перед заменой убедитесь, что трансформатор тока действительно имеет коэффициент 2000/5 А - неверный выбор приведёт к некорректным показаниям.
• Проверьте, чтобы стрелка при нулевом токе находилась точно на нуле - при необходимости осторожно отрегулируйте положение стрелки.
• Не прикасайтесь к шкале руками во время установки - жир и пыль могут исказить восприятие показаний.
• Храните запасные шкалы в сухом месте - влага может вызвать помутнение делений.
• При использовании в условиях вибраций (например, на станках) рекомендуется дополнительно зафиксировать корпус прибора.
