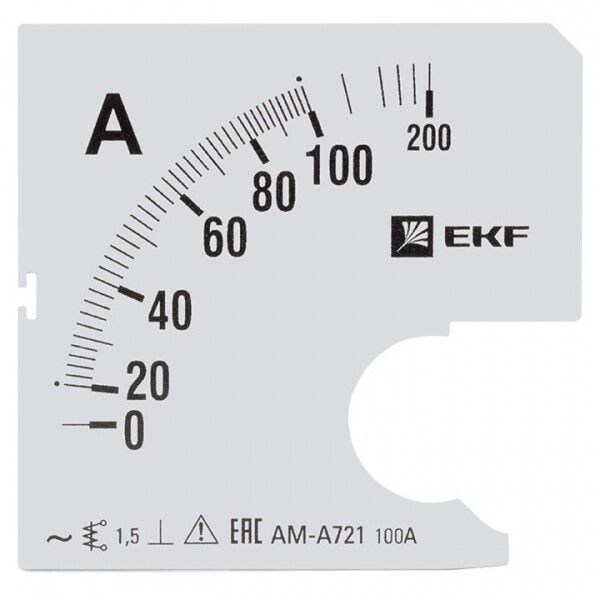

Шкала сменная для A721 100/5А-1,5 EKF PROxima | s-a721-100

Шкала сменная для A721 100/5А-1,5 PROxima от EKF предназначена для замены оригинальной шкалы на аналоговом амперметре AMA-721, обеспечивая точную визуализацию тока до 100 А. Эта шкала совместима с моделями серии PROxima и используется в промышленных и бытовых электрощитах.

Назначение и область применения

Шкала сменная для A721 100/5А-1,5 PROxima служит для замены повреждённой или устаревшей шкалы на аналоговом амперметре AMA-721. Она позволяет точно отображать значения тока в пределах 0–100 А. Применяется в электрощитах промышленных объектов, жилых домах, офисах и других закрытых помещениях, где требуется контроль тока в цепях переменного тока. Устанавливается исключительно на амперметры серии PROxima с габаритами 72×72 мм.

Технические характеристики

• Диапазон измерения: 0–100 А
• Номинальное конечное значение: 100 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип устройства: аналоговый амперметр
• Наличие шкалы сверхтока: да - позволяет видеть перегрузки выше 100 А
• Наличие шкалы превышения тока: да - выделяет опасные уровни тока цветом или отметками
• Максимальный угол отклонения стрелки: 90° - соответствует стандартному ходу механизма AMA-721
• Габариты: 72 × 72 мм - совпадает с форм-фактором панельных амперметров серии PROxima

Совместимость и монтаж

Шкала сменная для A721 100/5А-1,5 PROxima совместима только с амперметрами AMA-721, выпущенными в рамках серии PROxima от EKF. Монтаж осуществляется путём установки внутрь корпуса прибора после демонтажа старой шкалы. Для замены необходимо открыть лицевую крышку, аккуратно снять оригинальную шкалу и зафиксировать новую, совмещая её с осью стрелки. Не требует регулировки или калибровки - механическая совместимость обеспечивается конструкцией прибора.

Безопасность и стандарты

Изделие соответствует требованиям к применению в электрощитовом оборудовании согласно ГОСТ Р 50030.2 и рекомендациям EKF для внутрищитовой установки. Шкала не имеет собственной защиты от внешних воздействий - она работает только в составе герметичного корпуса амперметра. Не предназначена для открытого монтажа или использования во взрывоопасных средах.

Преимущества

• Замена шкалы без необходимости менять весь амперметр - снижает затраты на обслуживание
• Чёткая разметка с двумя зонами: рабочая (до 100 А) и сигнализирующая (сверхток)
• Стандартный размер 72×72 мм - легко интегрируется в существующие панели
• Произведена из прочного материала, устойчивого к выцветанию и деформации

Ограничения применения

• Не подходит для постоянного тока - только для переменного тока (AC)
• Работает только с амперметрами AMA-721 серии PROxima; несовместима с другими моделями EKF или сторонними брендами
• Не предназначена для установки вне корпуса прибора - не имеет IP-защиты
• Не рекомендуется использовать в условиях высоких вибраций без дополнительной фиксации механизма

Примеры использования

• Контроль нагрузки на входном автомате распределительного щита в многоквартирном доме
• Наблюдение за током потребления насосов или компрессоров на производстве
• Мониторинг тока в системах освещения и HVAC в торговых центрах
• Замена изношенной шкалы на уже установленном амперметре без полной замены прибора

Практические советы

• Перед заменой шкалы обязательно отключите питание и проверьте отсутствие напряжения на клеммах амперметра
• Проверьте соответствие типа тока - шкала рассчитана только на AC, не используйте её в DC-цепях
• При установке следите, чтобы стрелка свободно двигалась и не задевала за края шкалы
• Если шкала имеет светлый фон - избегайте яркого прямого освещения, чтобы не терялась контрастность показаний
• Убедитесь, что посадочный диаметр под ось стрелки совпадает с вашим прибором - отличия возможны между сериями даже одного бренда
