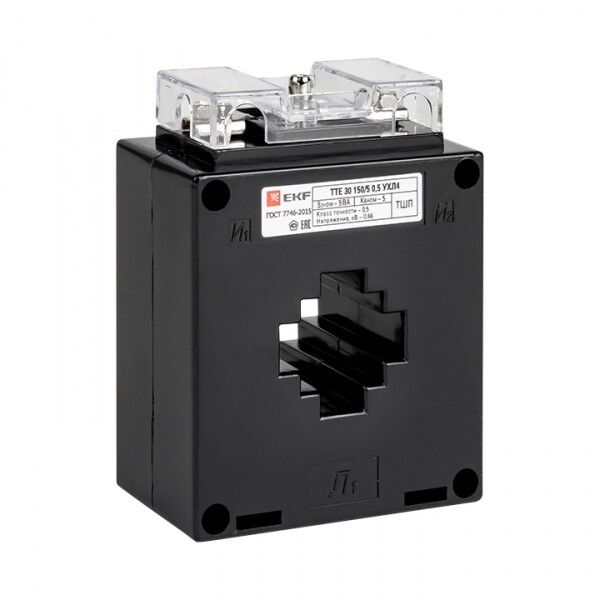

Трансформатор тока ТТЕ-30-100/5А класс точности 0,5 EKF PROxima | tte-30-100 tc-30-100;tte-30-100

Трансформатор тока ТТЕ-30-100/5А класс точности 0,5 5В.А от EKF предназначен для преобразования высокого тока в безопасный уровень, подходящий для подключения измерительных приборов и систем защиты. Этот трансформатор тока используется в сетях переменного тока 50 Гц с напряжением до 660 В, особенно в распределительных щитах и устройствах учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТЕ-30-100/5А класс точности 0,5 5В.А служит для передачи точного сигнала тока на измерительные приборы (счётчики, амперметры), устройства защиты и автоматики. Применяется в однофазных цепях с номинальным напряжением до 660 В и частотой 50 Гц. Подходит для установки в вводно-распределительных устройствах (ВРУ), шкафах учёта, пультах контроля и других местах, где требуется точный замер тока без разрыва основной цепи.

Технические характеристики

• Номинальный первичный ток: 100 А - максимальный ток, который можно измерить без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям коммерческого учёта;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Напряжение изоляции: 660 В - допустимое напряжение сети, в которой можно использовать трансформатор;
• Частота: 50 Гц - оптимизирован для работы в сетях России и стран СНГ;
• Габариты: 31×31×31 мм - компактный размер для плотной компоновки на монтажной плате;
• Способ монтажа: на монтажную плату - крепится через отверстия, не требует дополнительных кронштейнов;
• Монтажное исполнение: с окном - провод первичной цепи проходит сквозь сердечник без разрезания;
• Коэффициент безопасности FS 10 - при перегрузке до 1000 А (10×100 А) трансформатор не выйдет из строя, но возможна временная потеря точности;
• Степень защиты IP00 - нет защиты от внешних воздействий, требует установки внутри закрытых корпусов;
• Климатическое исполнение УХЛ4 - работает при температурах от –45 C до +55 C, подходит для холодных и жарких помещений;
• Сертификация: да - соответствие ГОСТ 7746-2001, подтверждает надёжность и безопасность.

Совместимость и монтаж

Трансформатор тока ТТЕ-30-100/5А класс точности 0,5 5В.А имеет винтовое подключение вторичной обмотки - зажимы рассчитаны на провода сечением до 2,5 мм2. Монтаж осуществляется на печатную плату или металлическую поверхность с помощью четырёх отверстий по углам. Первичный провод (до 100 А) пропускают через центральное окно - разрыв цепи не нужен. Для правильной работы необходимо соблюдать полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Нагрузка на вторичную обмотку не должна превышать 5 В·А - иначе точность снижается.

Безопасность и стандарты

Трансформатор тока ТТЕ-30-100/5А класс точности 0,5 5В.А соответствует ГОСТ 7746-2001, регламентирующему требования к трансформаторам тока для измерений и защиты. Коэффициент безопасности FS 10 гарантирует, что при аварийных перегрузках (например, КЗ) он не выйдет из строя сразу, давая время на отключение. Однако из-за степени защиты IP00 трансформатор нельзя устанавливать в открытых или влажных средах - обязательно использование в защищённых корпусах.

Преимущества

• Высокая точность класса 0,5 позволяет применять трансформатор в системах коммерческого учёта электроэнергии;
• Компактные габариты позволяют размещать несколько единиц в ограниченном пространстве щита;
• Открытая конструкция с окном ускоряет монтаж - не нужно отключать питание для установки;
• Широкий диапазон температур (-45…+55 C) делает его пригодным для использования в неотапливаемых помещениях и на улице внутри корпусов;
• Поддержка стандарта ГОСТ 7746-2001 обеспечивает совместимость с большинством российских измерительных устройств.

Ограничения применения

• Не подходит для установки вне закрытых корпусов - степень защиты IP00 исключает контакт с пылью, влагой и посторонними предметами;
• Максимальная нагрузка 5 В·А ограничивает количество одновременно подключённых приборов - например, один счётчик и один реле - суммарная импедансная нагрузка не должна превышать этот порог;
• Не предназначен для постоянной работы при токах выше 100 А - даже кратковременные перегрузки свыше 1000 А могут повредить обмотки;
• Только для переменного тока - не работает в цепях постоянного тока.

Примеры использования

• Установка в ВРУ для подключения электросчётчика в жилом доме или офисном здании;
• Интеграция в системы автоматического управления насосами, вентиляторами или конвейерами;
• Измерение тока в цепях питания станков с ЧПУ, где важна точность контроля потребления;
• Формирование контура защиты от перегрузки в распределительных щитах промышленных объектов.

Практические советы

• Перед монтажом проверьте, чтобы первичный провод был толще, чем внутренний диаметр окна - иначе не пройдёт;
• Обязательно используйте трансформатор только с нагруженной вторичной обмоткой - холостой ход недопустим, так как может вызвать пробой изоляции;
• Выбирайте измерительные приборы с номинальной мощностью ≤5 В·А - например, счётчики с классом точности 1,0 и ниже;
• При использовании нескольких трансформаторов в одном щите следите за расстоянием между ними - они могут влиять друг на друга при близком расположении;
• Трансформатор тока TTE-30-100/5A от EKF серии PROxima хорошо сочетается с другими изделиями этой серии - удобно для унификации проектов.
