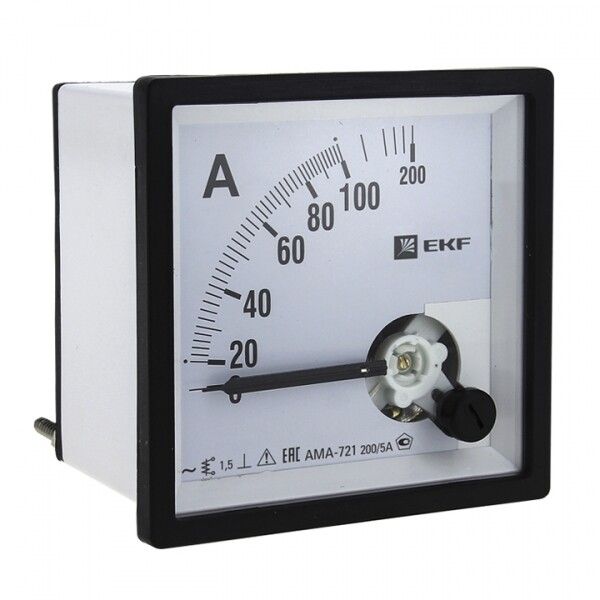

Амперметр аналоговый AM-A721 на панель 72х72 (квадратный вырез) 100А трансформаторное подкл. EKF am-a721-100

Амперметр аналоговый на панель 72×72 (квадратный вырез) 100А трансформаторное подключение - прибор для измерения силы тока в сетях переменного тока до 100 А, предназначен для установки в распределительных щитах. Модель EKF PROxima с артикулом am-a721-100 обеспечивает надёжную работу через внешний трансформатор тока, что позволяет безопасно контролировать большие нагрузки без прямого подключения к цепи.

Назначение и область применения

Амперметр аналоговый на панель 72×72 (квадратный вырез) 100А трансформаторное подключение используется для визуального контроля тока в однофазных цепях переменного тока. Применяется в электрощитах промышленных объектов, ЖКХ, офисных и производственных зданиях. Подходит для мониторинга нагрузки на линии питания оборудования: насосов, компрессоров, конвейеров, систем вентиляции. Устанавливается в качестве индикатора состояния сети в распределительных устройствах.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 100 А (первичный ток трансформатора)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Напряжение изолирующей способности: 380 В
• Измерительная система: магнитомягкое железо - устойчиво к перегрузкам, стабильная работа при колебаниях температуры
• Максимальное отклонение стрелки: 90° - оптимальный угол для удобного считывания показаний
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям) / IP50 (защита от пыли, но не от воды)
• Потеря мощности: 0 Вт - прибор не потребляет активную энергию из измеряемой цепи
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Модульная ширина: 4 модуля (соответствует стандартным DIN-рейкам)
• Количество фаз: 1
• Сертификация: соответствует ГОСТ 8711-93

Совместимость и монтаж

Амперметр аналоговый на панель 72×72 (квадратный вырез) 100А трансформаторное подключение монтируется в панели щита через квадратный вырез 68×68 мм. Для работы требуется внешний трансформатор тока (ТТ) с номинальным вторичным током 5 А. Подключаются провода от вторичной обмотки ТТ к клеммам прибора: вход L1, выход L2. Напряжение на сам прибор не подаётся - он питается за счёт сигнала от трансформатора. Крепление осуществляется с помощью фиксирующего кольца сзади. Совместим с любыми ТТ, соответствующими требованиям ГОСТ 7746.

Безопасность и стандарты

Амперметр EKF PROxima am-a721-100 соответствует ГОСТ 8711-93, который регламентирует требования к аналоговым измерительным приборам. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, IP50 обеспечивает защиту от пыли - важно для помещений с высоким уровнем запылённости. Сертифицирован для использования в электрощитах класса напряжения до 1000 В. Не требует заземления корпуса, так как не имеет собственного источника питания.

Преимущества

• Не требует внешнего питания - работает от сигнала трансформатора тока
• Высокая механическая прочность и долгий срок службы благодаря магнитомягкой системе
• Удобный масштаб шкалы с чёткими делениями и белым фоном
• Стандартный форм-фактор 72×72 мм - совместим с большинством типовых щитов
• Низкий уровень тепловыделения - не нагревает окружающие элементы

Ограничения применения

• Подходит только для цепей переменного тока - не работает в постоянном токе
• Требует обязательного наличия трансформатора тока с номиналом 5 А; нельзя использовать без него
• Не рассчитан на открытые площадки или влажные среды - IP20/IP50 недостаточно для улицы или бассейнов
• Не поддерживает цифровую интеграцию - данные не передаются в системы автоматизации
• Класс точности 1.5 не подходит для прецизионных измерений (например, в лабораториях)

Примеры использования

• Контроль тока в главном вводе промышленного щита с нагрузкой до 100 А
• Индикация рабочего тока на панели управления конвейерной линией
• Мониторинг нагрузки на группу освещения в административном здании
• Установка в распределительном щите жилого дома для наблюдения за током в этажном щитке

Практические советы

• Выбирайте трансформатор тока с коэффициентом трансформации 100/5 А - именно такой ток нужен для правильной работы этого амперметра
• Проверьте посадочный размер выреза: он должен быть 68×68 мм, чтобы прибор плотно вошёл в панель
• Не используйте прибор в местах с сильными вибрациями - возможны смещения стрелки
• При замене старого прибора убедитесь, что новый также имеет класс точности 1.5 и тот же тип подключения
• Обязательно отключите питание перед подключением вторичных проводов от ТТ - даже малый ток может повредить механизм
