Шкала сменная для A721 50/5А-1,5 EKF PROxima | s-a721-50

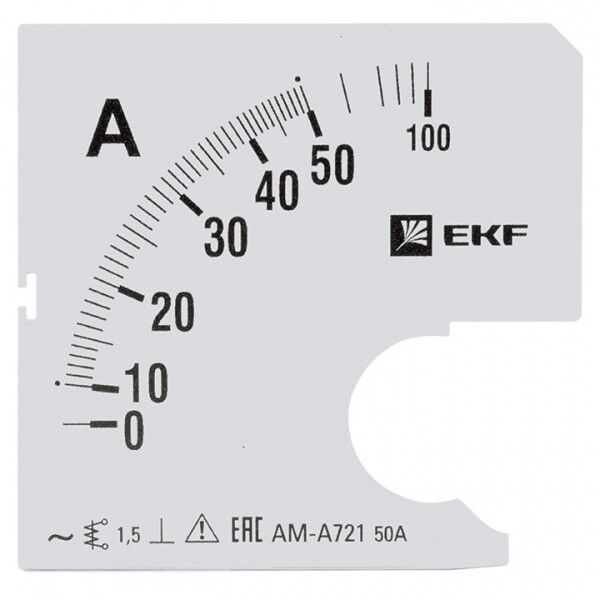

Шкала сменная для A721 50/5А-1,5 от EKF - заменяемый элемент для аналогового амперметра AMA-721 серии PROxima, предназначенный для точного отображения значений тока до 50 А в электрощитах промышленных и бытовых объектов.

Назначение и область применения

Шкала сменная для A721 50/5А-1,5 используется исключительно как запасной компонент для амперметров AMA-721. Она позволяет заменить износившуюся или поврежденную шкалу без замены всего прибора. Применяется в электрощитах, распределительных устройствах и панелях управления, где требуется визуальный контроль тока в цепях переменного тока. Подходит для установки в жилых домах, офисах, производственных цехах и других закрытых помещениях.

Технические характеристики

• Номинальный диапазон измерений: 0–50 А - шкала рассчитана на работу с токами до 50 ампер;
• Класс точности: 1,5 - допустимая погрешность показаний составляет +-1,5% от верхнего предела измерения;
• Тип изделия: амперметр - предназначена для измерения силы тока в цепях переменного тока;
• Наличие шкалы превышения тока: да - отметки выхода за нормальные значения позволяют оперативно выявлять перегрузки;
• Наличие шкалы сверхтока: да - дополнительно отмечены опасные уровни тока выше 50 А для аварийного реагирования;
• Габаритные размеры: 72×72×0 мм - совпадает с форм-фактором корпуса AMA-721; толщина шкалы практически нулевая, чтобы не влиять на сборку;
• Максимальное отклонение стрелки: 90° - стрелка движется по четверти окружности, что обеспечивает достаточную разрешающую способность.

Совместимость и монтаж

Шкала сменная для A721 50/5А-1,5 совместима только с амперметрами модели AMA-721 от EKF серии PROxima. Устанавливается внутрь уже смонтированного корпуса прибора. Для замены необходимо:

• Отключить питание и снять крышку амперметра;
• Аккуратно удалить старую шкалу, не повредив механизм стрелки;
• Закрепить новую шкалу по меткам фиксации, совместив ось с валом механизма;
• Проверить свободное перемещение стрелки от нуля до максимума без задеваний.

Не используйте шкалу вне оригинального корпуса - она не имеет собственной защиты и не работает самостоятельно.

Преимущества

• Экономия затрат - замена только шкалы вместо целого прибора снижает стоимость обслуживания;
• Сохранение заводской точности - шкала изготовлена точно под специфику механизма AMA-721;
• Чёткая визуализация - наличие двух дополнительных шкал (превышение и сверхток) ускоряет диагностику перегрузок;
• Стандартный форм-фактор - легко интегрируется в существующие щитовые решения без переделок.

Ограничения применения

• Работает только с амперметрами AMA-721 - несовместима с другими моделями даже от EKF;
• Не предназначена для открытой установки - требует герметичного корпуса для защиты от пыли и механических воздействий;
• Подходит только для цепей переменного тока - нельзя использовать в постоянном токе;
• Не рекомендовано применение во взрывоопасных средах - отсутствует соответствующая сертификация.

Примеры использования

• Замена шкалы на щите питания насосной станции после длительной эксплуатации;
• Обновление индикации в распределительном щите многоквартирного дома;
• Настройка контроля нагрузки на конвейере в пищевом производстве;
• Диагностическое обслуживание оборудования в ремонтной мастерской.

Практические советы

• Перед заменой проверьте, что ток в цепи полностью отключен - риск поражения током сохраняется даже при открытом корпусе;
• Избегайте контакта с поверхностью шкалы руками - масла и грязь могут исказить восприятие показаний;
• При установке убедитесь, что стрелка не задевает край шкалы - малейшие трения вызывают погрешности;
• Храните запасные шкалы в сухом месте - влага может деформировать бумажную основу;
• При заказе всегда указывайте артикул s-a721-50 - другие шкалы для A721 имеют другую цветовую или числовую разбивку.
