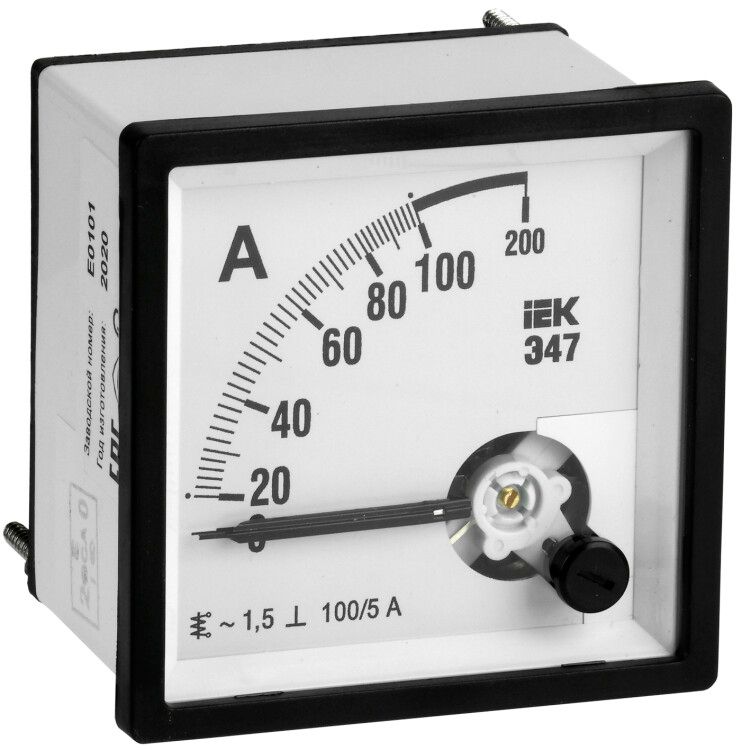

Амперметр Э47 100/5А кл. точн. 1,5 96х96мм | IPA20-6-0100-E IEK

Амперметр Э47 100/5А класс точности 1,5 96х96мм от IEK предназначен для измерения тока в электрических цепях переменного тока с использованием измерительного трансформатора. Устройство совместимо с шкафами и щитами, где требуется надежный контроль нагрузки - например, на производстве, в офисах или жилых зданиях. Артикул ipa20-6-0100-e соответствует модели с номиналом 100 А по первичной цепи и 5 А по вторичной.

Назначение и область применения

Амперметр Э47 100/5А класс точности 1,5 96х96мм используется для визуального наблюдения за величиной тока в цепях переменного тока до 100 А. Применяется в комплектных распределительных устройствах (ЩР, ЩО, ЯЯ) низковольтных сетей 380 В. Подходит для установки в щитах на предприятиях, в ЖКХ, торговых центрах и других объектах, где важна оперативная диагностика нагрузки.

Технические характеристики

• Диапазон измерения: 0–100 А (по первичному току)
• Номинальный ток вторичной обмотки ТТ: 5 А - требует подключения через трансформатор тока
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Тип тока: переменный (AC)
• Напряжение сети: до 380 В
• Способ измерения: через трансформатор тока (не подключается напрямую к цепи)
• Форм-фактор: прямоугольный корпус 96×96 мм, монтаж на переднюю панель
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Угол отклонения стрелки: до 90°
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Сертифицирован: соответствие ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3, ТУ 4223-023-18461115-2008

Совместимость и монтаж

Амперметр Э47 100/5А класс точности 1,5 96х96мм - модульный прибор с монтажом на плату. Устанавливается в стандартную нишу 92×92 мм (по ГОСТ) в дверцах щитов. Обязательно подключается через трансформатор тока (ТТ) с выходом 5 А. Клеммы для подвода проводов находятся сзади - при монтаже обеспечьте свободный доступ к задней части прибора. Не используйте без ТТ - прямое подключение к токовым цепям выше 5 А вызовет перегрузку и выход из строя.

Безопасность и стандарты

Амперметр Э47 100/5А класс точности 1,5 96х96мм внесен в Госреестр средств измерений РФ и имеет официальный сертификат утверждения типа. Соответствует требованиям безопасности ГОСТ Р 51317.3.2 и 51317.3.3 по электромагнитной совместимости. Металлический экран внутри прибора снижает влияние внешних магнитных полей. Сертификация гарантирует законность показаний при контроле энергонадзором.

Преимущества

• Высокая механическая прочность благодаря цельнометаллическому корпусу
• Чёткая шкала с крупными делениями - удобно считывать показания даже при плохом освещении
• Не требует внешнего питания - работает от сигнала трансформатора
• Поддерживает долгосрочную работу в сложных условиях (УХЛ4)
• Совместим с большинством стандартных щитов IEK и других производителей

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC
• Запрещено подключать напрямую к токовой цепи свыше 5 А - обязательно использование ТТ
• IP20 не защищает от брызг, пыли и влаги - не устанавливать во влажных помещениях без дополнительной защиты
• Не рекомендован для мобильных или вибрационных устройств - возможны смещения стрелки
• Требуется периодическая поверка (обычно каждые 2 года) согласно нормативам Росстандарта

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома
• Наблюдение за нагрузкой на автоматических выключателях в промышленных станках
• Измерение потребления в частных мастерских с мощными двигателями
• Мониторинг тока в системах кондиционирования и вентиляции
• Установка в щитах управления насосными станциями

Практические советы

• Выбирайте трансформатор тока с коэффициентом 100/5 А - он точно соответствует шкале прибора
• Проверяйте посадочные размеры: окно в щите должно быть 92×92 мм, а сам прибор - 96×96 мм
• При замене старого прибора - сохраняйте полярность подключения ТТ (L1/L2)
• Не затягивайте клеммы слишком сильно - медные провода легко деформируются
• Для длительной работы в холоде (например, на открытых площадках) убедитесь, что щит герметичен и нагревается при работе оборудования
• Артикул ipa20-6-0100-e - единственный вариант этой модели в каталоге IEK, другие номера не являются оригинальными
