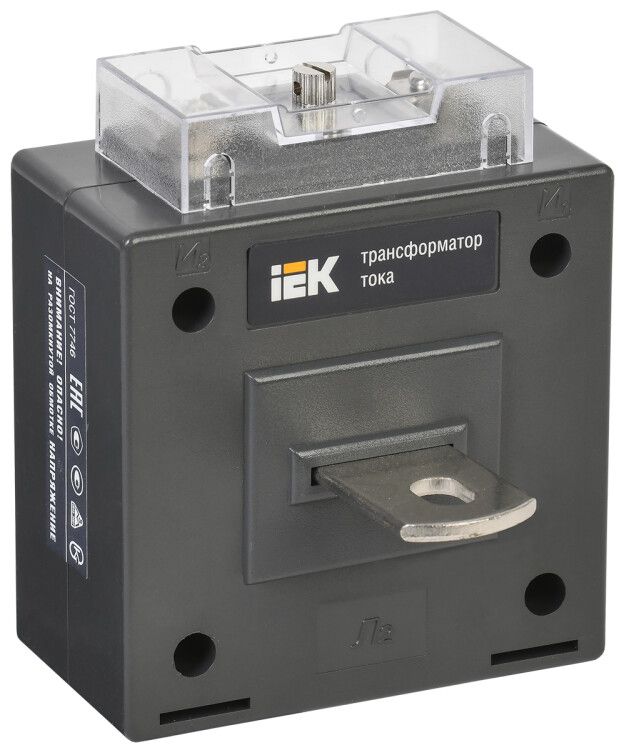

Трансформатор тока ТТИ-А 60/5А 5ВА класс точности 0.5S - ITT10-3-05-0060 IEK

Трансформатор тока ТТИ-А 60/5 ампер класс точности 0.5S 5 вольт-ампер от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt10-3-05-0060 соответствует многовитковому катушечному типу с монтажом на шину, что делает его удобным для установки в распределительных щитах.

Назначение и область применения

Трансформатор тока ТТИ-А 60/5 ампер класс точности 0.5S 5 вольт-ампер используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 60 А) в безопасный для приборов уровень (5 А), который подключается к счётчикам, реле защиты, контроллерам и другим измерительным устройствам. Применяется в промышленных щитах, на подстанциях, в цепях питания оборудования с нагрузкой до 60 А. Подходит для объектов с постоянными и переменными режимами работы: конвейеры, насосы, компрессоры, системы освещения.

Технические характеристики

• Номинальный первичный ток: 60 А — максимальный рабочий ток, который можно измерять без потери точности;
• Номинальный вторичный ток: 5 А — выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности 0.5S — обеспечивает погрешность не более ±0,5% в широком диапазоне токов, включая малые нагрузки (от 1% от номинала);
• Номинальная вторичная полная мощность: 5 В·А — максимальная нагрузка, которую можно подключить ко вторичной обмотке без снижения точности;
• Рабочее напряжение: 660 В — допустимое напряжение изоляции между первичной и вторичной цепями;
• Однофазный — предназначен для однофазных сетей; не применяется в трёхфазных системах без трёх экземпляров;
• Степень защиты IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги — требует установки внутри закрытых щитов;
• Срок службы: 25 лет — рассчитан на длительную работу без замены при соблюдении условий эксплуатации;
• Климатическое исполнение УХЛ3 — работает при температуре от −40°C до +40°C и относительной влажности до 95% при отсутствии конденсата;
• Тип конструкции: многовитковый (катушечный) — обеспечивает высокую точность и стабильность параметров;
• Вторичное подключение: винтовое — позволяет надёжно закрепить провода сечением до 2,5 мм²;
• Монтажное исполнение: с шиной — устанавливается прямо на токоведущую шину без разрыва цепи.

Совместимость и монтаж

Трансформатор тока ТТИ-А 60/5 ампер класс точности 0.5S 5 вольт-ампер монтируется на шину через отверстие в корпусе. Для правильной установки необходимо:

• Выбирать шину с внешним диаметром, подходящим под внутреннее отверстие трансформатора (не указано в спецификации — проверьте физически перед монтажом);
• Не перегружать вторичную цепь — суммарная нагрузка (счётчики, реле, провода) должна быть ≤ 5 В·А;
• Замыкать вторичную обмотку только через измерительные приборы — при разрыве цепи возможен пробой изоляции;
• Подключать провода к винтовым зажимам плотно, без повреждения жил — используйте наконечники НШВИ при необходимости;
• Установка выполняется на монтажной плате или в щите — не предназначен для открытого монтажа вне корпуса.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 — гарантирует соответствие требованиям к точности и безопасности;
• Сертифицирован — имеет свидетельство об утверждении типа средства измерений (№ 28139-12);
• Внесён в Госреестр средств измерений — может использоваться для коммерческого учёта электроэнергии;
• Защита от прикосновения — предотвращает случайный контакт с токоведущими элементами при установленном состоянии;
• IP20 — недостаточно для влажных помещений, сырых цехов или наружной установки.

Преимущества

• Высокая точность класса 0.5S — идеален для учётных систем, где важна минимальная погрешность даже при слабых нагрузках;
• Катушечная конструкция — меньше влияние внешних помех, стабильная работа при колебаниях температуры;
• Винтовое подключение — надёжное и долговечное, не требует пайки;
• Монтаж на шину — экономит время, не требует отключения питания при установке;
• Долгий срок службы — 25 лет снижают затраты на обслуживание и замену.

Ограничения применения

• Не подходит для трёхфазных систем без трёх отдельных трансформаторов;
• IP20 — нельзя использовать во влажных, запылённых или наружных условиях;
• Максимальная вторичная нагрузка 5 В·А — несовместим с приборами большой мощности (например, старыми аналоговыми счётчиками с большим внутренним сопротивлением);
• Требуется обязательное замыкание вторичной цепи — при разрыве возникает опасное напряжение на выводах;
• Не предназначен для импульсных или высокочастотных токов — только для сети 50 Гц.

Примеры использования

• Установка в распределительном щите промышленного предприятия для подключения цифрового счётчика электроэнергии;
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя;
• Подключение к реле перегрузки в щите HVAC-системы;
• Измерение тока в цепи освещения торгового центра для анализа энергопотребления.

Практические советы

• Перед монтажом проверьте, чтобы ток в цепи не превышал 60 А — превышение вызывает перегрев и искажение показаний;
• Используйте провода сечением не менее 1,5 мм² для вторичной цепи — меньшее сечение увеличивает потерю мощности;
• Обязательно подпишите выводы вторичной обмотки (+ и –) — неверная полярность исказит данные учёта;
• Проверяйте целостность вторичной цепи мультиметром перед включением — разрыв = риск аварии;
• Для точного учёта рекомендуется применять трансформатор тока ТТИ-А 60/5 ампер класс точности 0.5S 5 вольт-ампер вместе с цифровыми счётчиками класса 0,5S и выше.
