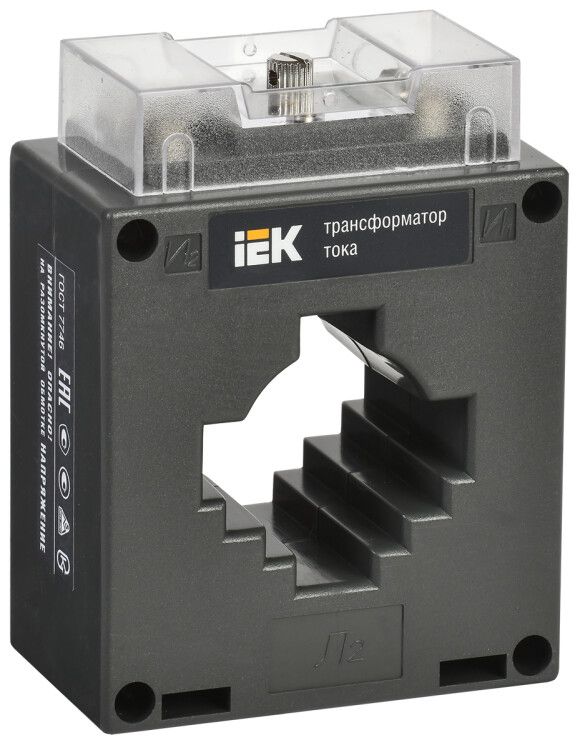

Трансформатор тока ТТИ-40 400/5А 5ВА без шины класс точности 0.5S - ITT30-3-05-0400 IEK

Трансформатор тока ТТИ-40 400/5А 5ВА класс точности 0.5S - это точный измерительный прибор для преобразования больших токов до 400 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии и автоматизации. Произведён бренда IEK, артикул itt30-3-05-0400.

Назначение и область применения

Трансформатор тока ТТИ-40 400/5А 5ВА класс точности 0.5S предназначен для:

• передачи сигнала тока в счётчики электроэнергии и другие измерительные приборы;
• обеспечения коммерческого учёта электроэнергии при расчётах с потребителями;
• работы в цепях защиты и управления - например, в реле защиты, устройствах автоматического отключения.

Подходит для установки в щитах, шкафах и на монтажных платах в промышленных и коммунальных объектах: заводы, насосные станции, ТЭЦ, жилые комплексы.

Технические характеристики

• Первичный ток: 400 А - максимальный рабочий ток, который можно измерить без перегрузки.
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения счётчиков и приборов.
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала), что важно для коммерческого учёта.
• Вторичная мощность: 5 В·А - максимальная нагрузка, которую может питать трансформатор без потери точности; подойдут большинство современных счётчиков и реле.
• Рабочее напряжение: 660 В - допустимое напряжение изоляции, соответствует сетям до 600 В переменного тока.
• Конструкция: многовитковый (катушечный) тип - обеспечивает стабильную работу и минимальную зависимость от температурных колебаний.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, не защищён от воды.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности, подходит для помещений с контролируемым микроклиматом.
• Подключение: винтовые зажимы - надёжное и проверенное соединение проводов сечением до 4 мм2.

Совместимость и монтаж

Трансформатор тока ТТИ-40 имеет монтажное исполнение «с окном» - проходной тип, позволяет установить его на шину без разрывов цепи. Монтаж осуществляется на монтажную плату или DIN-рейку через крепёжные отверстия (не указаны в спецификации - требуется проверка корпуса).

Обязательно соблюдайте полярность при подключении: вход (L1) и выход (L2) должны совпадать с направлением тока в сети. Вторичная цепь всегда должна быть замкнута - размыкание её во время работы вызывает опасное повышение напряжения!

Посадочный диаметр окна не указан - перед монтажом убедитесь, что токоведущая шина или кабель подходят по габаритам. Для шины 40×10 мм или кабеля до 35 мм2 - обычно совместимо, но требует верификации.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006.
• Прошёл испытания и внесён в Госреестр средств измерений № 28139-12 - легализован для коммерческого учёта.
• Имеет сертификат соответствия - подтверждает соответствие требованиям безопасности.
• Защита от прикосновения - исключает доступ к токоведущим элементам при установленном корпусе.

Преимущества

• Высокая точность класса 0.5S - идеален для точного учёта при любых нагрузках, включая низкие значения тока.
• Долгий срок службы - 25 лет снижают затраты на обслуживание и замену.
• Проверенная конструкция - получал награду «Лучшее электрооборудование-2005» за качество и надёжность.
• Совместим с широким спектром приборов - счётчики, реле, анализаторы качества электроэнергии.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли.
• Запрещено размыкать вторичную цепь при работающей первичной - риск возникновения высокого напряжения и повреждения оборудования.
• Не рекомендован для импульсных или несинусоидальных токов - возможны погрешности измерения.
• Требуется контроль нагрузки на вторичной стороне - суммарная мощность подключённых приборов не должна превышать 5 В·А.

Примеры использования

• Установка в главном вводном щите предприятия для учёта всей потребляемой энергии.
• Подключение к многофункциональному счётчику в офисном здании для разделения учёта по этажам.
• Интеграция в системы автоматической защиты двигателя - сигнал тока используется для срабатывания теплового реле.
• Монтаж в распределительных пунктах на производстве для контроля нагрузки на конвейерах и насосах.

Практические советы

• Выбирайте трансформатор с запасом по току - если ваша нагрузка часто достигает 350–380 А, лучше взять 400 А, чем 300 А.
• При использовании нескольких трансформаторов - следите, чтобы все были одного класса точности и одинаковой ориентации.
• Проверьте сечение вторичных проводов - они должны быть не менее 2,5 мм2, особенно при длинных трассах (>10 м).
• Перед вводом в эксплуатацию проведите поверку - даже новый прибор может иметь погрешность, недопустимую для коммерческого учёта.
• При замене старого трансформатора - сохраняйте схему подключения и маркировку выводов (S1/S2).
