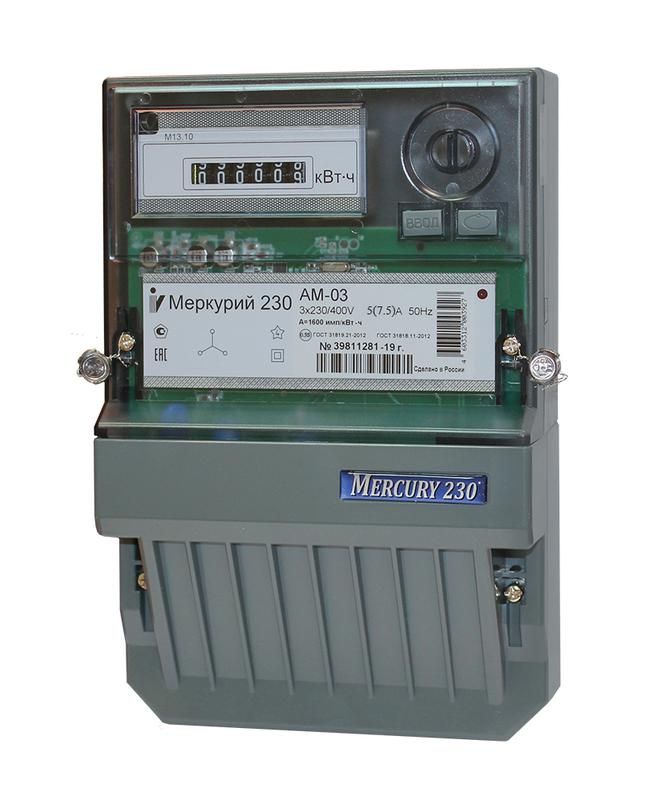

Счетчик Меркурий 230 AM-03 3ф 5-7.5А класс точн. 0.5S 1 тариф. импульс. вых. на панель мех. ОУ Инкотекс 00000032429

Счетчик электроэнергии трехфазный однотарифный 5–7,5 А класса точности 0,5S с импульсным выходом на панель механического отсчетного устройства (артикулы 230am03, 32429, 00000032429, бренд ИНКОТЕКС) предназначен для точного измерения активной и реактивной энергии в трёхфазных сетях 230/400 В. Устройство сочетает цифровую обработку сигналов с механическим отсчётным механизмом, обеспечивая надёжную визуализацию показаний даже при перебоях питания.

Назначение и область применения

Счетчик используется для учёта потребления электроэнергии в промышленных объектах, на производственных линиях, в распределительных щитах и системах автоматизации. Подходит для установки там, где требуется высокая точность измерений (класс 0,5S) и передача данных в системы сбора информации через импульсный выход. Применяется в условиях, где важна устойчивость к внешним воздействиям - например, на заводах, в тепловых пунктах, на насосных станциях.

Технические характеристики

• Тип: Электронный счетчик с механическим отсчетным устройством (ЭМОУ)
• Фазность: Трёхфазный
• Номинальный ток: 5 А (рабочий диапазон до 7,5 А)
• Номинальное напряжение: 230/400 В
• Класс точности: 0,5S - допустимая погрешность +-0,5% в широком диапазоне нагрузок
• Тарификация: Однотарифный - измеряет суммарную энергию без разделения по времени
• Измеряемые величины: Активная и реактивная энергия
• Частота сети: 50 Гц
• Импульсный выход: Электрический, предназначенный для подключения к системам АСКУЭ, контроллерам или вторичным приборам
• Стопор обратного хода: Да - предотвращает перемотку при обратном потоке энергии
• Диапазон температур: От –40 C до +55 C - работает в холодных и жарких помещениях
• Способ монтажа: На монтажную плату - требует установки в корпус или шкаф с креплением печатной платы

Совместимость и монтаж

Счетчик рассчитан на установку на печатную плату внутри электрического шкафа. Для подключения используются клеммы для трёх фаз, нулевого провода и заземления. Импульсный выход - это открытый коллектор (или аналог), который подключается к входу сборщика данных или PLC через резистор подтяжки. Монтаж возможен только в защищённых помещениях - устройство не имеет собственного корпуса IP-защиты. Кабели должны соответствовать требованиям по сечению для тока до 7,5 А. Перед установкой проверьте соответствие полярности фаз - хотя счетчик учитывает энергию по модулю, правильная фазировка снижает риск ошибок в системах контроля.

Безопасность и стандарты

Счетчик соответствует внутреннему регламенту РФ (разрешение на применение - внутригосударственное). Обладает защитой от влияния постоянных магнитных полей - что исключает намеренную или случайную манипуляцию показаниями. Антиреверсный механизм гарантирует корректный учёт при любом направлении потока энергии. Нет сертификатов международных стандартов (IEC, EN), поэтому использование вне России требует дополнительной проверки совместимости.

Преимущества

• Высокая точность класса 0,5S - подходит для коммерческого учёта и аудита
• Гибридная система: цифровая обработка + механический отсчёт - отказоустойчивость при сбоях питания
• Учёт по модулю - не зависит от порядка подключения фаз
• Импульсный выход позволяет интегрировать в современные системы управления
• Широкий температурный диапазон - работает в неотапливаемых помещениях зимой

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от пыли и влаги
• Требует монтажа на плату - нельзя установить на DIN-рейку без адаптера
• Поддерживает только один тариф - не годится для двух- или многотарифных систем учёта
• Импульсный выход не является цифровым протоколом (Modbus, RS-485); данные передаются в виде импульсов, которые необходимо декодировать дополнительно
• Не рекомендован для сетей с частыми скачками напряжения выше 110% от номинала - возможны повреждения электроники

Примеры использования

• Учёт энергии на участках производства с двигателями и нагревательными элементами
• Интеграция в АСКУЭ на промышленных предприятиях для сбора данных по каждому оборудованию
• Контроль расхода на насосных станциях, компрессорных установках
• Замена старых индукционных счетчиков в существующих щитах с сохранением механического отображения

Практические советы

• Перед установкой проверьте, чтобы максимальный ток нагрузки не превышал 7,5 А - превышение может вызвать перегрев и выход из строя.
• Для импульсного выхода используйте оптопару или реле с гальванической развязкой, особенно если подключаетесь к чувствительному оборудованию.
• При замене старого счетчика убедитесь, что новый имеет тот же тип крепления и размеры выводов - отличия в расположении клемм могут потребовать доработки платы.
• Не закрывайте устройство герметично - необходим доступ для обслуживания и считывания показаний с механического счётчика.
• При использовании в местах с сильными помехами (частотники, сварочные аппараты) применяйте экранированные кабели для импульсного выхода.
