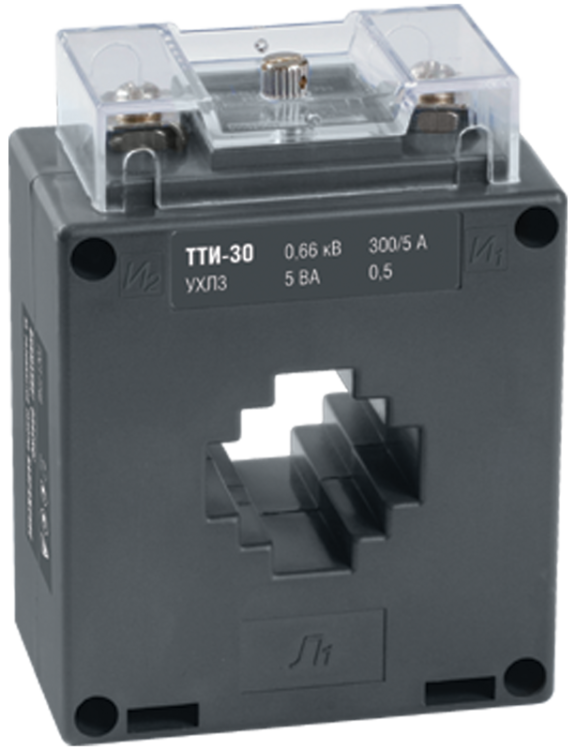

Трансформатор тока ТТИ-30 200/5А 5ВА без шины класс точности 0.5 - ITT20-2-05-0200 IEK

Трансформатор тока ТТИ-30 200/5А 5ВА класс точности 0.5 без шины - это измерительное устройство для преобразования больших токов до 200 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии и автоматизации. Произведён бренда IEK, артикул itt20-2-05-0200, соответствует ГОСТ 7746 и предназначен для установки на монтажную плату.

Назначение и область применения

Трансформатор тока ТТИ-30 200/5А 5ВА класс точности 0.5 без шины используется для:

• передачи сигнала тока в счётчики электроэнергии и другие измерительные приборы;
• обеспечения работы систем защиты и автоматического управления;
• коммерческого и технического учёта потребления электроэнергии в сетях напряжением до 660 В.

Подходит для установки в щитах, распределительных устройствах, на панелях контроля и в промышленных системах автоматизации.

Технические характеристики

• Номинальный первичный ток: 200 А - максимальный ток, который можно измерить без перегрузки.
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством стандартных измерительных приборов.
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в рабочем диапазоне, что позволяет использовать его для коммерческого учёта.
• Вторичная мощность: 5 В·А - максимальная нагрузка, которую может питать трансформатор без потери точности.
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети, где применяется устройство.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли.
• Конструкция: многовитковый (катушечный) тип - обеспечивает стабильность параметров при изменении нагрузки.
• Способ монтажа: на монтажную плату - крепится через отверстия, не требует дополнительного корпуса.
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение проводов.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.

Совместимость и монтаж

Трансформатор тока ТТИ-30 200/5А 5ВА класс точности 0.5 без шины имеет окно для прохода первичного провода - он устанавливается вокруг фазного проводника без его разрыва. Монтаж выполняется на печатную плату с помощью крепёжных отверстий. Подключаются вторичные цепи к винтовым зажимам: красный - “S1”, белый - “S2”.

Необходимо соблюдать полярность при подключении: неверное подсоединение вызывает ошибки в показаниях счётчиков. Для точного измерения нагрузка на вторичной стороне не должна превышать 5 В·А. Применяйте только медные провода сечением не менее 1,5 мм2.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006.
• Прошёл испытания и внесён в Госреестр средств измерений № 28139-12.
• Имеет сертификат соответствия - разрешён к применению в системах коммерческого учёта.
• Оснащён защитой от прикосновения - предотвращает случайный контакт с токоведущими элементами.

Преимущества

• Высокая точность класса 0.5 - гарантирует достоверность учёта электроэнергии.
• Долгий срок службы - 25 лет снижают затраты на обслуживание.
• Надёжное винтовое подключение - исключает ослабление контактов при вибрации.
• Совместимость с широким спектром измерительных приборов благодаря стандартному вторичному току 5 А.
• Работает в сложных климатических условиях (УХЛ3) - подходит для промышленных объектов вне помещений.

Ограничения применения

• Не предназначен для установки в открытых местах - степень защиты IP20 не защищает от влаги и пыли.
• Запрещено превышать вторичную нагрузку выше 5 В·А - иначе точность класса 0.5 нарушается.
• Не подходит для измерения постоянного тока - работает только с переменным током 50–60 Гц.
• Первичный проводник должен проходить строго по центру окна - смещение увеличивает погрешность.
• Не рекомендуется использовать в цепях с импульсными или гармоническими искажениями - возможны ошибки измерения.

Примеры использования

• Установка в распределительном щите промышленного предприятия для подключения трёхфазного счётчика.
• Интеграция в системы автоматизации станков, где требуется контроль тока двигателя.
• Применение в системах теплоснабжения для учёта энергопотребления насосов и компрессоров.
• Монтаж в щитах управления лифтами, эскалаторами и другим оборудованием с током до 200 А.

Практические советы

• Выбирайте трансформатор тока ТТИ-30 200/5А 5ВА класс точности 0.5 без шины только для цепей с током до 200 А - для больших значений нужен другой модельный ряд.
• Проверьте целостность изоляции и отсутствие механических повреждений перед установкой - даже малые трещины могут нарушить точность.
• Не закорачивайте вторичную обмотку во время монтажа - это опасно для оборудования и персонала.
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все они имеют одинаковый класс точности и коэффициент трансформации.
• Для долговременной эксплуатации в помещениях с высокой влажностью - дополнительно герметизируйте места подключения термоклеем или силиконовым составом.
