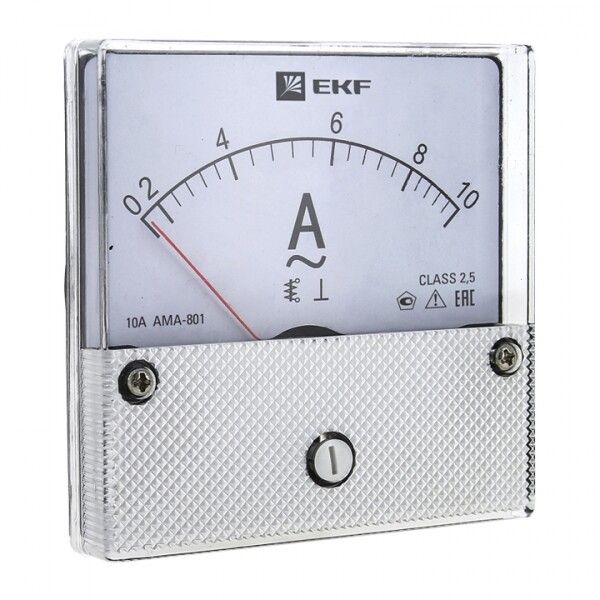

Амперметр аналоговый AM-A801 на панель 80х80 кругл. вырез 200А трансф. подкл. EKF am-a801-200/ama-801-200

Амперметр аналоговый на панель 80×80 (круглый вырез) 200А с трансформаторным подключением, класс точности 2.5 - прибор для визуального контроля тока в сетях переменного напряжения до 380 В. Модель из серии PROxima от бренда EKF подходит для установки в распределительных щитах промышленных объектов и жилых зданий. Артикулы am-a801-200 и ama-801-200 соответствуют одному изделию.

Назначение и область применения

Амперметр аналоговый на панель 80×80 предназначен для измерения силы тока в однофазных цепях переменного тока. Устанавливается в электрощитах для наблюдения за нагрузкой в реальном времени. Применяется в системах управления, на производствах, в офисных и жилых зданиях. Подходит для контроля тока в цепях с использованием трансформаторов тока - например, на вводах, питании двигателей, конвейерах, насосах.

Технические характеристики

• Номинальный ток: 200 А - максимальный ток, который можно измерить через внешний трансформатор тока (ТТ).
• Тип тока: Переменный (AC) - не работает с постоянным током.
• Подключение: Через трансформатор тока с номиналом вторичной обмотки 5 А - требует внешнего ТТ, не подключается напрямую к проводам.
• Класс точности: 2.5 - допустимая погрешность +-2,5% от верхней границы шкалы (200 А), то есть до +-5 А.
• Напряжение сети: До 380 В - прибор рассчитан на работу в сетях этого уровня, но сам не измеряет напряжение.
• Измерительная система: Магнитомягкое железо - обеспечивает стабильную работу при перегрузках и высоких температурах.
• Угол отклонения стрелки: 90° - стандартная шкала, легко читаемая даже под углом.
• Степень защиты: IP20/IP50 - защита от прикосновения к токоведущим частям и от пыли; не герметичен, не предназначен для влажных сред.
• Способ монтажа: На переднюю панель с круглым вырезом 76–78 мм - требуется подготовка отверстия в корпусе щита.
• Потеря мощности: 0 Вт - потребление энергии прибором минимально, не влияет на нагрузку цепи.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 95% без конденсации.
• Нормативный документ: ГОСТ 8711-93 - соответствие требованиям государственного стандарта на аналоговые приборы.

Совместимость и монтаж

Амперметр аналоговый на панель 80×80 совместим только с трансформаторами тока (ТТ) с выходом 5 А. Для правильной работы необходимо соблюдать полярность подключения вторичной обмотки ТТ - "+" на входе прибора, "-" на выходе. Открытые контакты вторичной цепи ТТ запрещены - возможен пробой изоляции и повреждение оборудования.

Монтаж выполняется путём вырезания круглого отверстия диаметром 76–78 мм в стенке щита. Прибор фиксируется гайками с тыльной стороны. Кабели подключаются к клеммам на задней части корпуса. Не рекомендуется использовать прибор в щитах с плотной компоновкой - необходим свободный доступ к задней части для обслуживания.

Безопасность и стандарты

Амперметр аналоговый на панель 80×80 сертифицирован и соответствует ГОСТ 8711-93. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от воды и пыли внутри щита. Сертификаты подтверждают безопасность при работе в условиях нормальной эксплуатации. Прибор не содержит опасных материалов и соответствует требованиям RoHS.

Преимущества

• Не требует внешнего питания - работает от сигнала трансформатора тока.
• Высокая надёжность механической системы - долгий срок службы без обслуживания.
• Ясная шкала с крупными делениями - удобно считывать показания даже при плохом освещении.
• Устойчивость к перегрузкам благодаря магнитомягкой системе.
• Совместимость с большинством стандартных ТТ 5 А - широкий выбор совместимых устройств.

Ограничения применения

• Работает только с переменным током - нельзя применять в цепях постоянного тока.
• Требует обязательного наличия трансформатора тока - не используется как самостоятельный прибор.
• Не имеет защиты от влаги - недопустимо использование во влажных, сырых или открытых местах.
• Класс точности 2.5 - не подходит для прецизионных измерений (например, в лабораториях или энергоаудите).
• Не поддерживает цифровую интеграцию - данные не передаются в автоматические системы управления.

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома.
• Наблюдение за нагрузкой двигателя насосной станции с ТТ 200/5 А.
• Индикация рабочего тока на панели управления конвейерной линией.
• Фиксация тока в цепи нагревательного элемента в промышленной печи.

Практические советы

• Выбирайте трансформатор тока с коэффициентом трансформации 200/5 А - он точно соответствует шкале прибора.
• Проверьте диаметр выреза в щите - он должен быть 76–78 мм. Больший вырез нарушит герметичность крепления.
• Никогда не оставляйте вторичную обмотку ТТ разомкнутой - замыкайте её перед отключением прибора.
• При установке в щит с несколькими приборами - располагайте амперметр рядом с другими измерительными устройствами для удобства мониторинга.
• Не используйте в местах с сильными вибрациями - может возникнуть люфт стрелки и искажение показаний.
