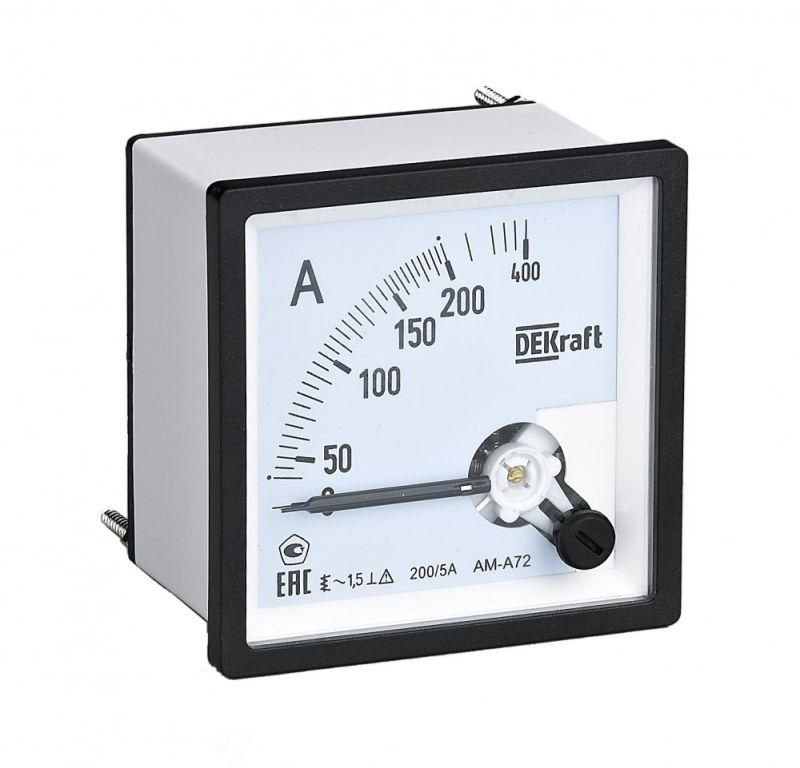

Амперметр аналоговый 200/5А AC класс точн. 1.5 72х72мм трансф. подкл. DEKraft 50211DEK APC

Амперметр аналоговый DEKRAFT 50211dek - прибор для визуального контроля силы переменного тока в электросетях с использованием трансформаторов тока. Устройство устанавливается на лицевую панель щита и обеспечивает надёжную индикацию тока до 200 А с классом точности 1,5.

Назначение и область применения

Амперметр аналоговый DEKRAFT 50211dek предназначен для измерения силы переменного тока (AC) в распределительных щитах, панелях управления и оборудовании промышленного назначения. Применяется там, где требуется постоянный визуальный контроль нагрузки - например, на станках, конвейерах, насосных станциях, системах освещения и других объектах с высокими токами. Подключается через внешний трансформатор тока, что позволяет безопасно измерять большие токи без прямого соединения с основной цепью.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальный диапазон: 0–200 А (соответствует вторичному току 5 А от трансформатора тока)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела шкалы
• Габариты: 72×72 мм - стандартный формат для установки в панели
• Тип подключения: Трансформаторное - требует подключения к вторичной обмотке трансформатора тока 5 А
• Измерительная система: Подвижная катушка - обеспечивает стабильную работу и долгий срок службы
• Угол отклонения стрелки: До 90° - оптимальный угол для удобного считывания показаний
• Количество модулей DIN: 4 - соответствует стандартным размерам монтажных рамок
• Исполнение: На переднюю панель - корпус выступает за плоскость щита, фиксируется зажимами
• Сертификация: Соответствует требованиям государственных стандартов

Совместимость и монтаж

Амперметр DEKRAFT 50211dek совместим с любыми трансформаторами тока с номиналом 200/5 А. Для работы необходимо подключить выводы прибора к выходам вторичной обмотки ТТ - провода L1 и L2. Монтаж выполняется на лицевой панели щита: устройство вставляется в прямоугольное отверстие 68×68 мм, после чего фиксируется двумя зажимами сзади. Габариты 72×72 мм позволяют использовать стандартные монтажные рамки DIN 4 модуля. Не допускается подключение напрямую к сети - только через трансформатор тока!

Безопасность и стандарты

Амперметр сертифицирован и соответствует требованиям безопасности для электрооборудования. Благодаря трансформаторному подключению, пользователь не контактирует с высокими токами - все измерения происходят на безопасном уровне 5 А. Это снижает риск поражения током и повреждения прибора при перегрузках. Класс точности 1,5 соответствует промышленным нормам для контрольных приборов.

Преимущества

• Надёжная механическая конструкция - нет электроники, не боится помех и скачков напряжения
• Не требует питания - работает исключительно от сигнала трансформатора тока
• Легко читаемый аналоговый индикатор - видно изменение тока в реальном времени даже при быстром изменении нагрузки
• Стандартный размер 72×72 мм - легко заменяет старые приборы без доработки панели
• Высокая долговечность - подвижная катушка проверена временем и применяется десятилетиями

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC)
• Требует обязательного наличия трансформатора тока 200/5 А - без него прибор не покажет значения
• Недоступна цифровая интеграция - нельзя подключить к автоматизации или SCADA-системам
• Чувствителен к вибрациям и ударным нагрузкам - не рекомендован для установки на движущихся механизмах
• Точность зависит от температуры окружающей среды - при экстремальных условиях возможна дополнительная погрешность

Примеры использования

• Контроль тока на входе в частотный преобразователь на производстве
• Индикация нагрузки на главном вводе в распределительном щите цеха
• Мониторинг потребления энергии на насосной станции с трёхфазными двигателями
• Замена устаревших приборов в старых щитах без изменения габаритов

Практические советы

• При замене прибора всегда проверяйте соответствие трансформатора тока - он должен быть точно 200/5 А, иначе показания будут некорректны
• Обязательно соблюдайте полярность при подключении к ТТ - хотя для AC она не критична, лучше следовать схеме
• При монтаже в металлический щит убедитесь, что корпус прибора не соприкасается с токоведущими элементами
• Рекомендуется устанавливать амперметр на видном месте - чтобы оператор мог контролировать нагрузку без лишних действий
• Для защиты от запыления и влаги можно использовать прозрачные крышки, но не герметичные - они нарушают теплоотдачу
