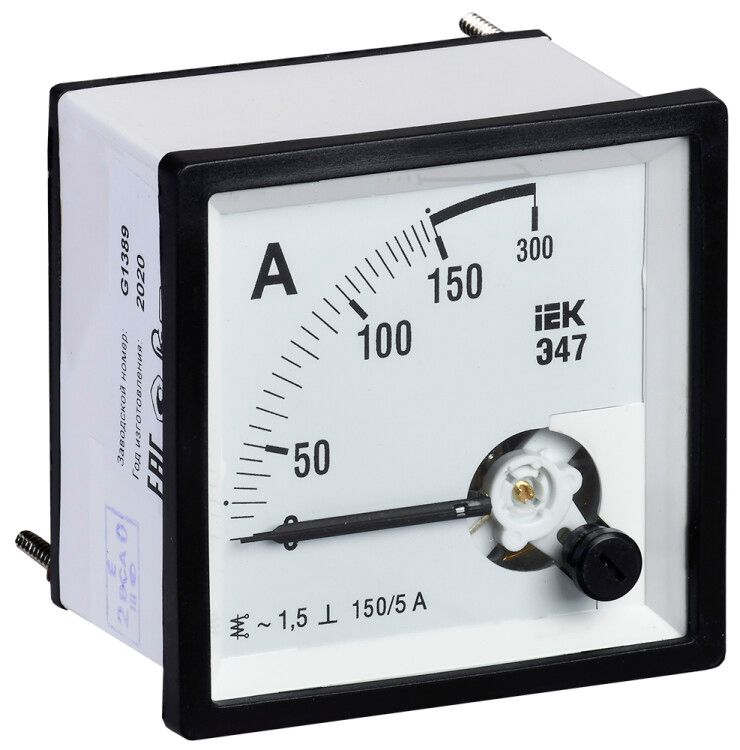

Амперметр Э47 150/5А 72х72 AC включение через трансформатор (класс точности 1.5) - IPA10-6-0150-E IEK

Амперметр Э47 72×72 мм 150/5 А класс точности 1.5 включение через трансформатор - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях переменного тока до 150 А с использованием трансформатора тока. Артикул ipa10-6-0150-e подходит для установки в щитах управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 72×72 мм 150/5 А класс точности 1.5 включение через трансформатор используется для визуального наблюдения за величиной тока в цепях переменного тока. Применяется в низковольтных распределительных устройствах: электрощитах, панелях управления, шкафах автоматики. Подходит для объектов жилищного фонда, офисов, заводов и производственных линий, где требуется постоянный контроль нагрузки.

Технические характеристики

• Диапазон измерений: 0–150 А (по первичной цепи)
• Номинальный ток вторичной обмотки ТТ: 5 А - требует подключения через трансформатор тока с таким же выходом
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела измерения (150 А)
• Род тока: переменный (AC) - не работает с постоянным током
• Измерительная система: электромагнитная с вращающейся катушкой и двумя сердечниками
• Напряжение изоляции: до 380 В - допустимо применение в сетях до этого значения
• Способ монтажа: на переднюю панель, с креплением через монтажную плату
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Максимальный угол отклонения стрелки: 90° - шкала имеет равномерную градуировку
• Модульное исполнение: да - совместим с типовыми модульными рамками 72×72 мм

Совместимость и монтаж

Амперметр Э47 72×72 мм 150/5 А класс точности 1.5 включение через трансформатор не подключается напрямую к сети. Он требует подключения к вторичной обмотке трансформатора тока (ТТ) с номиналом 5 А. Например, при использовании ТТ 150/5 А, показания прибора будут соответствовать току в основной цепи. Монтаж осуществляется в панели с отверстием 68×68 мм. Клеммы для подвода проводов расположены сзади - рекомендуется использовать медные провода сечением не менее 1,5 мм2. Обязательно проверьте соответствие полярности выводов ТТ - перепутанные фазы исказят показания.

Безопасность и стандарты

Амперметр Э47 72×72 мм 150/5 А класс точности 1.5 включение через трансформатор сертифицирован и внесен в Госреестр средств измерений РФ. Соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Защита от внешних магнитных полей обеспечивается металлическим экранирующим корпусом. Напряжение изоляции 380 В позволяет безопасно использовать в сетях TN-S, TT, IT до 400 В.

Преимущества

• Высокая надежность механической системы - нет электроники, не боится скачков напряжения
• Не требует внешнего питания - работает от тока в цепи через ТТ
• Чёткая шкала и крупная стрелка - удобно считывать показания даже при плохом освещении
• Стандартный форм-фактор 72×72 мм - легко заменить на существующих панелях
• Поддержка сертификационных требований - подходит для проектов, обязывающих использование утвержденных средств измерений

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC)
• Требует обязательного подключения к трансформатору тока с номиналом 5 А - нельзя включать напрямую
• IP20 - не предназначен для установки во влажных, пыльных или открытых местах
• Класс точности 1.5 - не подходит для высокоточных измерений (например, в лабораториях); для таких задач нужны приборы класса 0,5 и выше
• Не имеет цифрового интерфейса - данные не передаются в SCADA или PLC

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома
• Наблюдение за нагрузкой на двигатель насоса в системе водоснабжения
• Индикация тока в частотном преобразователе на конвейере
• Фиксация рабочего тока в группе светильников на торговой площадке
• Мониторинг тока в цепи зарядки аккумуляторов (при наличии ТТ)

Практические советы

• Выбирайте трансформатор тока с коэффициентом 150/5 А точно по расчетному максимуму тока - переоценка снижает точность
• Обязательно закорачивайте вторичную обмотку ТТ при отключении прибора - разрыв цепи может вызвать опасное напряжение
• Проверяйте посадочные размеры: отверстие в панели должно быть 68×68 мм, а сам прибор - 72×72 мм
• Не используйте прибор рядом с мощными источниками магнитного поля (трансформаторы, двигатели) - хотя есть экран, сильные помехи могут влиять
• При замене старого прибора - сверьте тип ТТ: новый Э47 должен работать с тем же трансформатором
• При длительной работе под максимальной нагрузкой (150 А) следите за нагревом клемм - возможна потеря контакта
