Амперметр Э47 200/5А 72х72 AC включение через трансформатор (класс точности 1.5) - IPA10-6-0200-E IEK

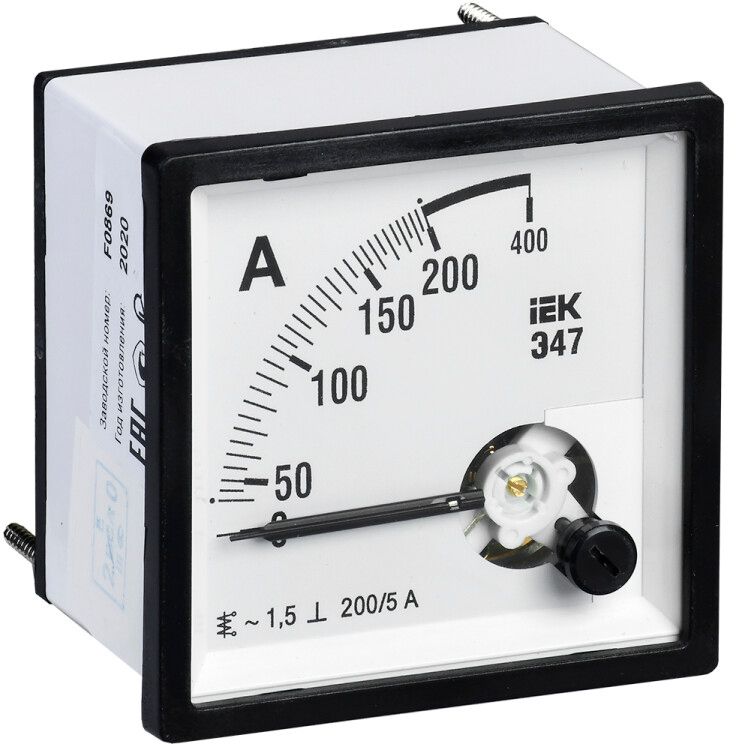

Амперметр Э47 200/5А 72×72 мм класс точности 1.5 - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях переменного тока до 200 А с использованием трансформатора тока. Артикул ipa10-6-0200-e подходит для установки в щитах управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 200/5А 72×72 мм класс точности 1.5 используется для визуального наблюдения за величиной тока в цепях переменного тока. Применяется в низковольтных распределительных щитах, где требуется контролировать нагрузку на линии. Подходит для установки в шкафах автоматики, на станках, конвейерах, в системах освещения и HVAC. Устройство не работает напрямую с высокими токами - оно подключается через трансформатор тока (ТТ), что позволяет безопасно измерять токи до 200 А при малом токе во вторичной цепи - 5 А.

Технические характеристики

• Диапазон измерений: 0–200 А (по первичной цепи ТТ)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Род тока: переменный (AC)
• Напряжение изолирующей способности: 380 В
• Количество фаз: однопhasный (для одной фазы сети)
• Способ монтажа: на переднюю панель, с креплением через монтажную плату
• Габариты: 72 × 72 мм (стандартный модульный размер)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, без конденсации
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Максимальный угол отклонения стрелки: 90°
• Измерительная система: электромагнитная - катушка с подвижным и неподвижным сердечниками
• Сертифицирован: да, внесен в Госреестр средств измерений

Совместимость и монтаж

Амперметр Э47 200/5А 72×72 мм класс точности 1.5 совместим с любыми трансформаторами тока с номиналом 5 А на вторичной обмотке. Монтаж осуществляется в панели щита через вырез 68×68 мм. Крепление происходит с помощью двух боковых фиксаторов и гайки сзади. Обязательно подключить выводы вторичной обмотки ТТ к клеммам прибора - перепутать полярность нельзя, так как это исказит показания. Нельзя замыкать вторичную цепь ТТ без нагрузки - это опасно! Все провода должны быть надежно затянуты, чтобы избежать нагрева контактов.

Безопасность и стандарты

Амперметр Э47 соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Сертифицирован как средство измерений, имеет официальное утверждение типа. Защита IP20 обеспечивает безопасность при работе внутри закрытых щитов, но не допускает применение в сырых или пыльных условиях без дополнительной защиты. Металлический экран вокруг катушки снижает влияние внешних магнитных полей, что повышает стабильность показаний.

Преимущества

• Высокая механическая прочность корпуса и долгий срок службы - 10 лет
• Стандартный форм-фактор 72×72 мм - легко заменяет старые приборы без переделки панели
• Простота считывания показаний благодаря крупной шкале и четкой стрелке
• Не требует внешнего питания - работает от сигнала трансформатора тока
• Подтвержденная точность класса 1.5 - достаточна для большинства промышленных задач

Ограничения применения

• Не предназначен для постоянного измерения токов выше 200 А - возможны повреждения механизма
• Не работает с постоянным током (DC) - только переменный (AC)
• IP20 не защищает от влаги и пыли - запрещено использовать вне закрытых щитов
• Требует обязательного подключения к трансформатору тока - не может работать напрямую с проводом
• Чувствителен к сильным вибрациям - не рекомендован для установки на движущихся машинах
• Не поддерживает цифровую интеграцию - только визуальный контроль

Примеры использования

• Контроль тока в главном вводе распределительного щита жилого дома
• Измерение нагрузки на двигатель насоса в системе водоснабжения
• Наблюдение за током в цепи конвейера на пищевом производстве
• Контроль потребления в группе осветительных приборов в офисе
• Установка в щите управления станком с ЧПУ для аварийной защиты по перегрузке

Практические советы

• Выбирайте трансформатор тока с коэффициентом 200/5 А - он точно соответствует шкале прибора
• Проверьте посадочный размер: вырез в панели должен быть 68×68 мм, а не 72×72 - иначе прибор не войдет
• Никогда не оставляйте вторичную цепь ТТ разомкнутой - это вызывает высокое напряжение и риск поражения
• При замене прибора сохраняйте порядок подключения проводов: L1 - вход, L2 - выход
• Для длительной работы в условиях колебаний температуры проверяйте соответствие климатического исполнения УХЛ4
• Не используйте прибор рядом с мощными источниками магнитного поля - даже с экранированием возможны погрешности
