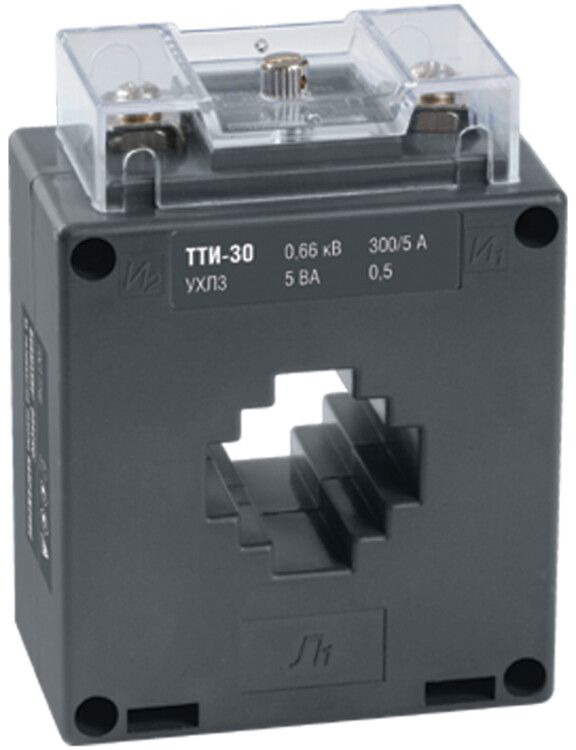

Трансформатор тока ТТИ-30 200/5А 10ВА без шины класс точности 0.5 - ITT20-2-10-0200 IEK

Трансформатор тока ТТИ-30 200/5А 10ВА класс точности 0,5 от IEK предназначен для преобразования больших токов до 200 А в безопасный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Артикул itt20-2-10-0200 соответствует модели, внесённой в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-30 200/5А 10ВА класс точности 0,5 применяется в цепях коммерческого и технического учёта электроэнергии. Он передаёт сигнал измеряемого тока на счётчики, устройства защиты, реле и другие измерительные приборы. Подходит для установки в распределительных щитах, на шинах и в оборудовании с высокими токами нагрузки - например, в промышленных станках, конвейерах, силовых панелях и подстанциях.

Технические характеристики

• Номинальный первичный ток: 200 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Номинальная мощность вторичной обмотки: 10 ВА - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Номинальное напряжение: 660 В - предельное рабочее напряжение изоляции; допускается применение в сетях до этого значения;
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в рабочем диапазоне токов, что соответствует требованиям для коммерческого учёта;
• Тип конструкции: многовитковый (катушечный) - обеспечивает стабильную работу при изменении нагрузки;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жёстко закрепляется на поверхности;
• Способ подключения вторичной обмотки: винтовые зажимы - надёжное и удобное соединение проводов;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри корпуса;
• Монтажное исполнение: с окном - позволяет одеть на шину без разрывания цепи;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертификация: есть - соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, имеет свидетельство об утверждении типа средств измерений (№ 28139-12).

Совместимость и монтаж

Трансформатор тока ТТИ-30 200/5А 10ВА класс точности 0,5 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: счётчики, анализаторы качества сети, реле защиты, контроллеры. Монтаж осуществляется через окно на токоведущую шину - разъединять цепь не требуется. Для правильного подключения важно соблюдать полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Нагрузка на вторичную обмотку не должна превышать 10 ВА - иначе возрастает погрешность. Кабель сечением до 2,5 мм2 легко помещается в винтовых зажимах.

Безопасность и стандарты

Трансформатор тока ТТИ-30 200/5А 10ВА класс точности 0,5 соответствует ГОСТ 7746 и имеет официальное утверждение типа средств измерений. Конструкция исключает доступ к токоведущим частям при установленном состоянии - реализована защита от прикосновения. Применение в системах учёта электроэнергии легально и регламентировано. Сертификаты подтверждают соответствие нормам безопасности и метрологической точности.

Преимущества

• Высокий класс точности 0,5 - необходим для коммерческого учёта, где важна минимальная погрешность;
• Окончатая конструкция - позволяет устанавливать без отключения питания;
• Винтовой контакт - надёжное и долговечное соединение, не требует специнструментов;
• Работает в широком диапазоне температур - подходит для холодных и влажных помещений;
• Срок службы 25 лет - снижает затраты на обслуживание и замену;
• Подтверждённая сертификация - гарантирует законность использования в системах учёта.

Ограничения применения

• Не предназначен для работы вне закрытых корпусов - степень защиты IP20 не защищает от пыли и брызг воды;
• Запрещено использовать при нагрузке выше 10 ВА - вызывает увеличение погрешности и возможный перегрев;
• Не подходит для импульсных или несинусоидальных токов - оптимизирован для синусоидального переменного тока 50 Гц;
• Вторичная цепь не должна быть разомкнута во время работы - это создаёт опасное высокое напряжение на обмотке;
• Не рекомендован для установки в местах с постоянными механическими воздействиями - монтажная плата не предусматривает ударопрочности.

Примеры использования

• Установка в главном вводном щите предприятия для контроля расхода электроэнергии;
• Подключение к многофункциональному счётчику в офисном здании;
• Интеграция в системы автоматического отключения при перегрузке на линии 200 А;
• Измерение тока в распределительных шинах 660 В на производстве;
• Фиксация параметров в системах SCADA для анализа нагрузки.

Практические советы

• Перед монтажом проверьте, чтобы ток в цепи был ниже 200 А - превышение может повредить трансформатор;
• Обязательно замкните вторичную обмотку перед отключением нагрузки - никогда не оставляйте её открытой;
• Выбирайте кабель сечением 1–2,5 мм2 для вторичной цепи - слишком тонкий провод вызовет потерю мощности;
• При использовании нескольких трансформаторов на одной шине следите, чтобы они не перекрывались друг другом - это влияет на точность;
• Для точного учёта используйте только приборы с номиналом 5 А - адаптеры и делители тока снижают точность;
• Проверяйте целостность изоляции и состояние винтовых контактов ежегодно - особенно в помещениях с высокой влажностью.
