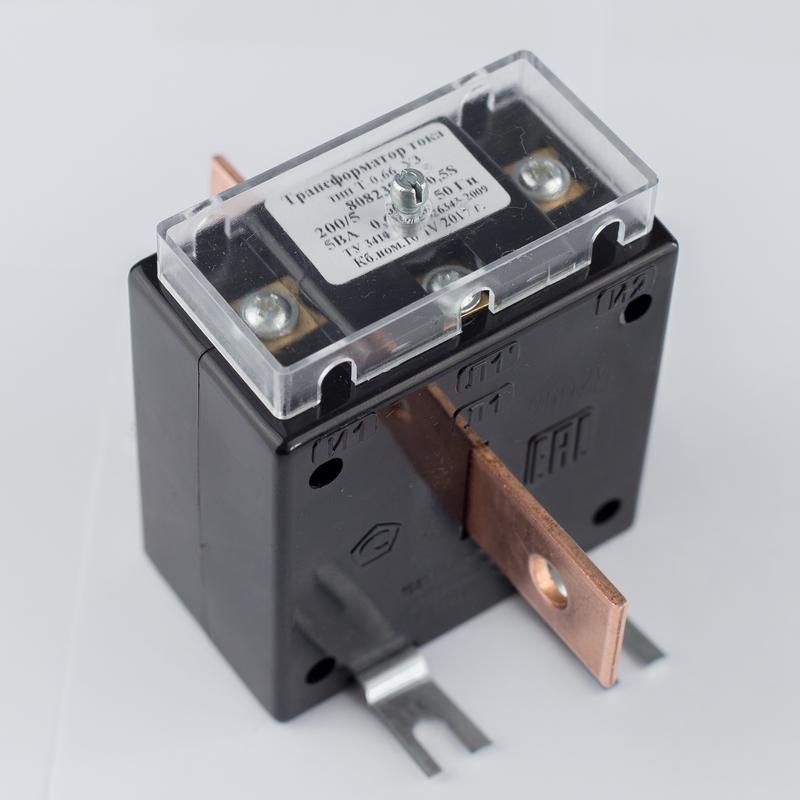

Трансформатор тока Т-0.66 150/5А кл. точн. 0.5 5В.А Кострома ОС0000002144 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 150/5А класс точности 0.5 5 ВА от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения больших токов до уровня, совместимого с измерительными приборами, и используется в системах учёта, защиты и автоматизации электросетей до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 150/5А класс точности 0.5 5 ВА преобразует большой первичный ток (до 150 А) в малый вторичный ток (5 А), который можно безопасно подключить к счетчикам, реле, амперметрам и другим приборам контроля. Применяется в распределительных устройствах, щитах автоматики, на подстанциях и промышленном оборудовании, где требуется точный учет электроэнергии или защита от перегрузок. Подходит для сетей переменного тока 50–60 Гц.

Технические характеристики

• Номинальный первичный ток: 150 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 150/5 = 30
• Номинальное напряжение: 660 В
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки
• Коэффициент безопасности FS 10 - при аварийных токах (до 10×150 А = 1500 А) трансформатор не выйдет из строя, но возможна временная потеря точности
• Количество вторичных обмоток: одна - позволяет подключить только одну группу приборов
• Присоединение вторичной обмотки: винтовые зажимы - удобны для многожильных проводов сечением до 2,5 мм2
• Монтажное исполнение: с шиной - устанавливается прямо на силовой шине без дополнительных креплений
• Срок службы: до 25 лет
• Межповерочный интервал: 4 года - период между обязательными поверками

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 150/5А класс точности 0.5 5 ВА монтируется на однополюсную или трехполюсную шину с внешним диаметром, соответствующим внутреннему проходному отверстию. Шина должна быть зачищена и плотно затянута через трансформатор. Вторичная цепь обязательно замыкается - разрыв цепи при работе вызывает опасное повышение напряжения! Подключение выполняется к винтовым клеммам: L1 - вход, L2 - выход. Максимальное сечение провода - 2,5 мм2. Не допускается установка на фазу с током выше 150 А длительно - это нарушает класс точности.

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 150/5А класс точности 0.5 5 ВА соответствует ГОСТ 7746-2001 и ТУ У 31.2-00226106-004-2002. Сертифицирован для использования в России и странах ЕАЭС. Соответствует требованиям по электробезопасности: изоляция рассчитана на 660 В, корпус выполнен из термостойкого компаунда. Нагрев при номинальной нагрузке не превышает допустимых значений. При использовании вне условий эксплуатации возможен риск пробоя изоляции или искрения.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учета энергии
• Стандартное винтовое подключение - совместимо с большинством существующих кабельных решений
• Монтаж на шину - экономит место в щите, исключает необходимость ввода проводов в трансформатор
• Долгий срок службы - до 25 лет при соблюдении режимов работы
• Защита от перегрузок (FS 10) - повышает надежность системы при кратковременных авариях

Ограничения применения

• Не применяется на открытых площадках - требует сухого, защищенного помещения
• Запрещено использование на высоте свыше 1000 м над уровнем моря - снижается эффективность теплоотвода
• Не работает при влажности выше 98% при 25C - возможна конденсация и коррозия контактов
• Подходит только для однофазных цепей - не используется в трёхфазных сборках без трёх экземпляров
• Работает только с активно-индуктивной нагрузкой - несовместим с емкостными нагрузками
• Вторичная цепь не должна быть разомкнута во время работы - создаёт опасное напряжение!

Примеры использования

• Подключение к электросчётчику в распределительном щите промышленного предприятия
• Измерение тока в цепи питания насосной станции с автоматическим управлением
• Система защиты двигателя от перегрузки через реле тока
• Автоматизированный учёт потребления на участке с постоянным током до 150 А

Практические советы

• Перед монтажом проверьте, что шина имеет подходящий диаметр - трансформатор Т-0.66 150/5А класс точности 0.5 5 ВА не фиксируется болтами, а надевается на шину
• Обязательно используйте перемычку или тестовый блок на вторичной обмотке - так можно безопасно отключать приборы без размыкания цепи
• Выбирайте нагрузку не более 5 В·А - превышение вызовет увеличение погрешности даже при сохранении работоспособности
• Проверяйте целостность изоляции и состояние винтовых клемм каждые 2 года - особенно в условиях повышенной влажности
• При замене старого трансформатора - убедитесь, что новый также имеет класс точности 0.5 и коэффициент FS 10, чтобы не нарушить работу защитных устройств
