Амперметр Э47 200/5А 96х96 AC включение через трансформатор (класс точности 1.5) - IPA20-6-0200-E IEK

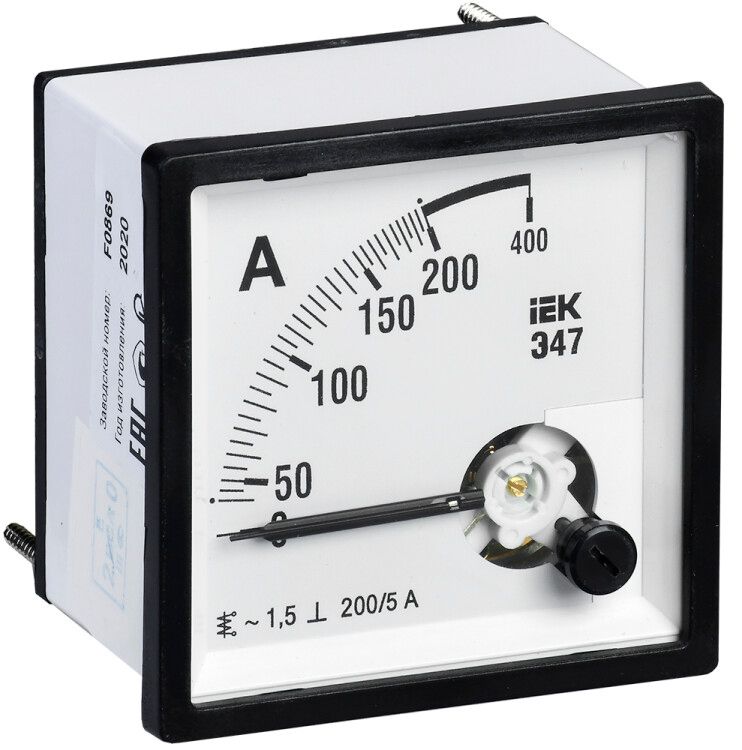

Амперметр Э47 200/5А класс точности 1,5 96х96мм от IEK - аналоговый измерительный прибор для контроля тока в сетях переменного тока до 200 А. Устанавливается в щитах управления на производстве, в ЖКХ и коммерческих зданиях. Артикул ipa20-6-0200-e соответствует типовому решению для трансформаторного включения.

Назначение и область применения

Амперметр Э47 200/5А класс точности 1,5 96х96мм предназначен для измерения силы тока в цепях переменного тока с использованием измерительных трансформаторов тока (ТТ). Применяется в низковольтных распределительных устройствах: электрощитах, панелях автоматики, шкафах управления станков и конвейеров. Подходит для мониторинга нагрузки в сетях 380 В, где требуется визуальный контроль тока без подключения к системам сбора данных.

Технические характеристики

• Диапазон измерений: 0–200 А - показывает ток после преобразования через трансформатор тока 200/5 А.
• Номинальный ток вторичной обмотки ТТ: 5 А - совместим с большинством стандартных трансформаторов тока этого класса.
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела шкалы (200 А), что допустимо для промышленного учета и контроля.
• Тип измерительной системы: электромагнитная - работает без внешнего питания, устойчив к перегрузкам и помехам.
• Напряжение сети: 380 В - рассчитан на работу в трёхфазных сетях, хотя измеряет ток одной фазы.
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли. Не используется во влажных средах без дополнительной защиты корпуса.
• Размеры: 96×96 мм - стандартный формат для установки в панели с отверстием такого же размера.
• Максимальный угол отклонения стрелки: 90° - обеспечивает четкую визуализацию значений.
• Срок службы: 10 лет - при соблюдении условий эксплуатации и отсутствии механических воздействий.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 80%, подходит для неотапливаемых помещений в регионах с умеренным климатом.

Совместимость и монтаж

Амперметр Э47 200/5А класс точности 1,5 96х96мм требует подключения через трансформатор тока 200/5 А. Непосредственно к цепи он не подключается - только ко вторичной обмотке ТТ. Монтаж осуществляется на переднюю панель щита с помощью крепления “на монтажную плату”. Размеры 96×96 мм позволяют заменить аналогичные приборы других производителей без изменения габаритов отверстия. Обязательно проверьте соответствие посадочного отверстия и глубины щита - прибор имеет выступающую заднюю часть.

Безопасность и стандарты

Амперметр Э47 200/5А класс точности 1,5 96х96мм соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ, имеет официальное утверждение типа. Сертифицирован для использования в промышленных и коммунальных энергообъектах. Защита от внешних магнитных полей обеспечивается металлическим экранирующим кожухом вокруг катушки.

Преимущества

• Не требует внешнего питания - работает от тока в цепи через ТТ, надежен при отключениях.
• Высокая механическая прочность - элетромагнитная система устойчива к скачкам тока и импульсным помехам.
• Простота обслуживания - отсутствие электроники исключает выход из строя из-за перенапряжений или сбоев в контроллерах.
• Широкая совместимость - поддерживает все распространённые ТТ с номиналом 5 А на вторичке.
• Подтвержденный срок службы - 10 лет при нормальных условиях эксплуатации.

Ограничения применения

• Не подходит для постоянного тока - только для переменного тока частотой 50 Гц.
• IP20 не позволяет использовать в сырых, пыльных или открытых помещениях без дополнительного бокса.
• Требует обязательного подключения к трансформатору тока - нельзя включать напрямую в цепь свыше 5 А.
• Нет цифрового вывода - невозможно подключить к SCADA или другим системам удаленного мониторинга.
• Чувствителен к вибрациям - не рекомендован для установки на оборудовании с высокими уровнями механических колебаний без демпферов.

Примеры использования

• Контроль тока на входе в распределительный щит производственного цеха.
• Индикация нагрузки на двигателе насосной станции с ТТ 200/5 А.
• Визуальный мониторинг потребления в шкафу управления лифтом.
• Замена старого аналогового прибора в существующем щите без переделки креплений.

Практические советы

• При замене убедитесь, что новый трансформатор тока имеет тот же коэффициент (200/5 А) - иначе показания будут некорректны.
• Обязательно используйте перемычку между клеммами ТТ при отключении прибора - разрыв цепи вторичной обмотки опасен!
• Проверяйте плотность контактов на клеммах - плохой контакт вызывает нагрев и погрешность измерений.
• При монтаже в щит с несколькими приборами - располагайте амперметр Э47 200/5А класс точности 1,5 96х96мм на уровне глаз для удобства считывания.
• Не применяйте в местах с сильными магнитными полями (например, рядом с мощными электромагнитами) - даже с экранированием возможны искажения.
