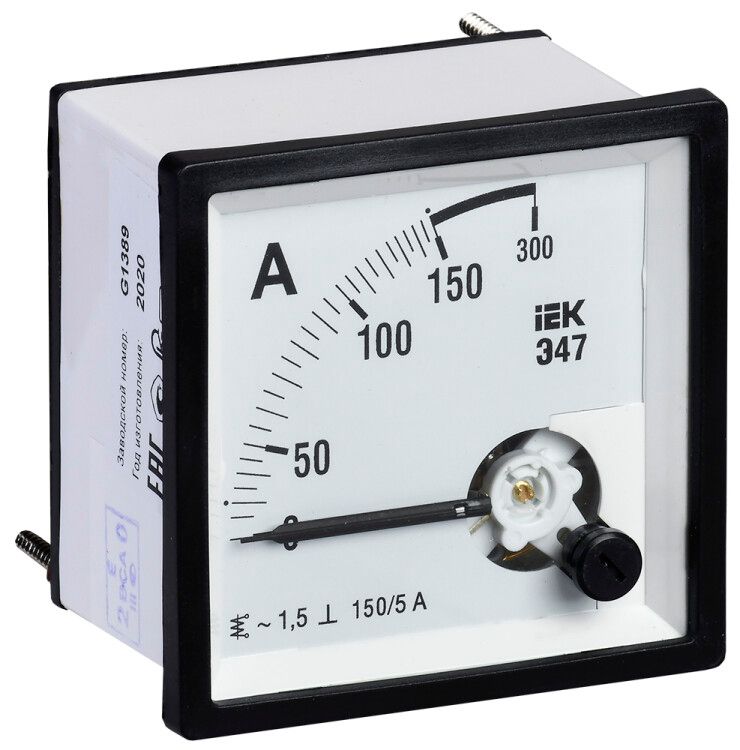

Амперметр Э47 150/5А кл. точн. 1,5 96х96мм | IPA20-6-0150-E IEK

Амперметр Э47 150/5А класс точности 1,5 96х96мм от IEK предназначен для измерения тока в цепях переменного тока до 150 А с использованием трансформатора тока. Устройство применяется в распределительных щитах на производстве, в офисах и жилых зданиях. Артикул ipa20-6-0150-e соответствует модели с монтажом на переднюю панель и габаритами 96×96 мм.

Назначение и область применения

Амперметр Э47 150/5А класс точности 1,5 96х96мм используется для контроля величины тока в электрических цепях переменного тока. Он не измеряет ток напрямую - работает совместно с трансформатором тока (ТТ), который снижает высокий первичный ток до безопасного уровня 5 А, подходящего для измерения прибором. Применяется в низковольтных комплектных устройствах: распределительных щитах, панелях управления, автоматических выключателях, на участках с мощностью до 380 В.

Технические характеристики

• Диапазон измерения: 0–150 А (первичный ток через ТТ)
• Номинальный ток вторичной обмотки ТТ: 5 А - стандартный вход для прибора
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела шкалы
• Тип тока: переменный (AC)
• Работает при напряжении сети до 380 В
• Формат корпуса: 96×96 мм, монтаж на переднюю панель
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Угол отклонения стрелки: до 90°
• Система измерения: электромагнитная - катушка с подвижным и неподвижным сердечниками
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью

Совместимость и монтаж

Амперметр Э47 150/5А класс точности 1,5 96х96мм требует подключения через трансформатор тока с выходом 5 А. Нельзя подключать напрямую к проводу с током выше 5 А - это вызовет перегрузку и выход из строя. Монтаж осуществляется в панели щита с помощью крепления на монтажную плату. Размеры 96×96 мм соответствуют стандартному отверстию для приборов этого формата. Подключение клемм: два вывода для вторичной обмотки ТТ (L1 и L2). Клеммы расположены сзади прибора - доступ возможен после установки в щите.

Безопасность и стандарты

Амперметр Э47 150/5А класс точности 1,5 96х96мм соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ, имеет официальный сертификат утверждения типа. Это гарантирует соответствие нормам безопасности и точности для промышленного и коммунального учета.

Преимущества

• Высокая надежность благодаря механической электромагнитной системе - нет электроники, которая может выйти из строя от скачков напряжения
• Не требует внешнего питания - работает за счет энергии измеряемого тока через ТТ
• Четкая шкала и крупная стрелка обеспечивают удобное считывание даже при плохом освещении
• Поддерживает стандартный интерфейс 96×96 мм - легко заменить на существующих панелях
• Долгий срок службы - до 10 лет без обслуживания

Ограничения применения

• Не подходит для постоянного тока (DC) - только для переменного (AC)
• Запрещено подключать напрямую к цепи с током более 5 А - обязательно использовать трансформатор тока
• Защита IP20 не обеспечивает герметичность - нельзя применять во влажных, пыльных или открытых местах
• Не рекомендован для мобильных устройств или оборудования с сильными вибрациями - возможны смещения стрелки
• Требуется регулярная проверка на точность согласно нормативам (не реже одного раза в год)

Примеры использования

• Контроль нагрузки на вводном щите многоквартирного дома
• Измерение тока в распределительном щите производственного цеха
• Мониторинг работы насосов, конвейеров, компрессоров с ТТ 150/5 А
• Установка в панелях управления станков с ЧПУ
• Обслуживание электрощитовых комнат в торговых центрах

Практические советы

• Выбирая трансформатор тока, убедитесь, что его коэффициент трансформации точно соответствует 150/5 А - иначе показания будут некорректны
• При монтаже соблюдайте полярность подключения вторичной обмотки ТТ - неверное подключение исказит направление стрелки
• Не используйте прибор рядом с источниками сильного магнитного поля (например, большие двигатели, сварочные аппараты) - это может влиять на точность
• Проверьте посадочный диаметр отверстия в панели - он должен быть 92–94 мм для свободной установки прибора 96×96 мм
• При замене старого амперметра Э47 - новый ipa20-6-0150-e можно установить без изменения проводки, так как совпадают клеммы и габариты
