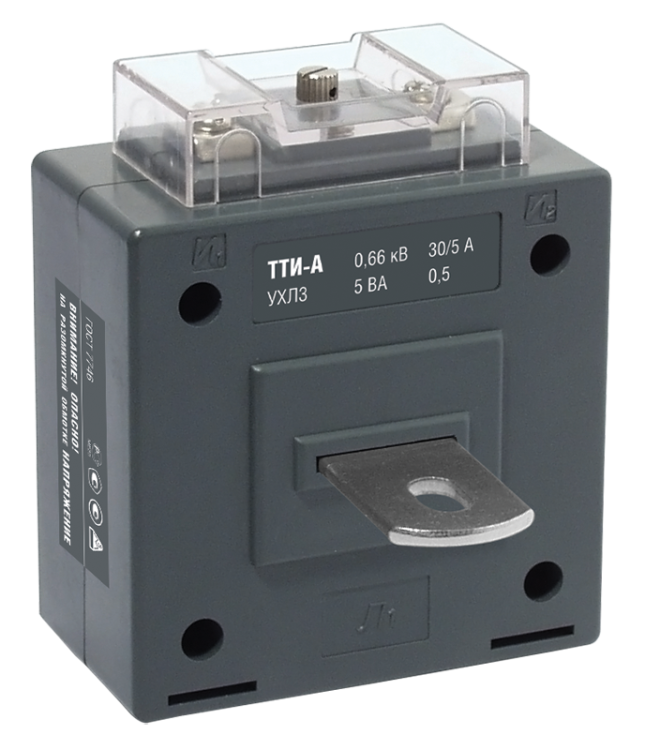

Трансформатор тока ТТИ-А 150/5А с шиной 5ВА класс точности 0.5 - ITT10-2-05-0150 IEK

Трансформатор тока ТТИ-А 150/5А 5ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала счетчикам, устройствам защиты и системам автоматизации. Этот трансформатор тока ТТИ-А 150/5А 5ВА класс точности 0.5 соответствует ГОСТ 7746 и внесен в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-А 150/5А 5ВА класс точности 0.5 используется в системах коммерческого и технического учета электроэнергии. Он преобразует большие значения тока (до 150 А) в безопасный для измерительных приборов сигнал 5 А. Применяется в щитах учета, на вводах объектов, в промышленных установках, где требуется высокая точность измерений - например, на предприятиях, в ЖКХ, на трансформаторных подстанциях.

Технические характеристики

• Номинальный первичный ток: 150 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством счетчиков и реле;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки;
• Номинальная вторичная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке;
• Рабочее напряжение: 660 В - предельное напряжение изоляции первичной цепи;
• Однофазный - предназначен для однофазных сетей;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в нормальных условиях;
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C и относительной влажности до 95% при 25 C;
• Тип конструкции: многовитковый (катушечный) - обеспечивает стабильность параметров при изменении тока;
• Подключение вторичной обмотки: винтовые зажимы - надежное и проверенное соединение;
• Сертифицирован: да - имеет свидетельство об утверждении типа средства измерений (№ 28139-12);
• Защита от прикосновения: да - корпус закрыт, исключает доступ к токоведущим элементам при установленном состоянии.

Совместимость и монтаж

Трансформатор тока ТТИ-А 150/5А 5ВА класс точности 0.5 монтируется на шину (busbar) через специальное окно в корпусе - он не требует разрывов проводника. Подходит для установки в распределительных щитах с DIN-рейкой. Монтажная плата позволяет фиксировать трансформатор на плате или внутри модульного щита. Для работы необходимо подключить вторичную цепь к измерительному прибору (счетчику, реле, анализатору) с суммарной нагрузкой не выше 5 В·А. Нагрузка ниже 2,5 В·А повышает точность, выше - снижает ее.

Безопасность и стандарты

Трансформатор тока ТТИ-А 150/5А 5ВА класс точности 0.5 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Обладает защитой от прикосновения и прошел обязательные испытания на электробезопасность. Сертификат в госреестре № 28139-12 подтверждает соответствие требованиям законодательства РФ для использования в коммерческом учете электроэнергии.

Преимущества

• Высокий класс точности 0.5 - минимизирует погрешность в учете электроэнергии;
• Закрытая конструкция с защитой от прикосновения - безопасен при обслуживании;
• Монтаж на шину - не требует отключения питания и демонтажа проводов;
• Долгий срок службы - 25 лет гарантируют долгую работу без замены;
• Сертифицирован для коммерческого учета - допущен к использованию в договорах с Энергонадзором.

Ограничения применения

• Не применяется в трехфазных системах без трёх единиц (по одной на каждую фазу);
• Нельзя использовать при нагрузке на вторичной обмотке больше 5 В·А - возможна потеря точности или перегрев;
• IP20 не защищает от влаги и пыли - не устанавливается во влажных помещениях, на улице или в грязных цехах без дополнительной защиты;
• Требуется правильная полярность подключения вторичной цепи - неверное подсоединение искажает показания;
• Вторичная цепь никогда не должна быть разомкнута при протекании тока в первичной - риск возникновения опасного напряжения!

Примеры использования

• Установка в квартирном щите для контроля расхода электроэнергии;
• Фиксация на главной шине вводного автомата в офисном здании;
• Интеграция в системы АСКУЭ (автоматизированная система коммерческого учёта электроэнергии);
• Подключение к реле защиты для отключения при перегрузке;
• Измерение тока в цепях переменного тока 50 Гц на заводах, в тепловых пунктах, на насосных станциях.

Практические советы

• Выбирайте трансформатор тока ТТИ-А 150/5А 5ВА класс точности 0.5, когда ваша нагрузка близка к 150 А - для меньших токов лучше взять модель с меньшим номиналом (например, 100/5 А) для лучшей точности;
• Перед монтажом проверьте, что шина имеет подходящий диаметр - окно трансформатора рассчитано на стандартные шины 10–20 мм;
• Обязательно используйте перемычки или тестовые колодки для вторичной цепи - так удобнее проводить поверки без отключения питания;
• Проверяйте целостность вторичной цепи мультиметром перед включением - размыкание цепи под током опасно;
• При установке в щит с несколькими трансформаторами соблюдайте порядок фаз - помечайте провода, чтобы не перепутать A/B/C.
