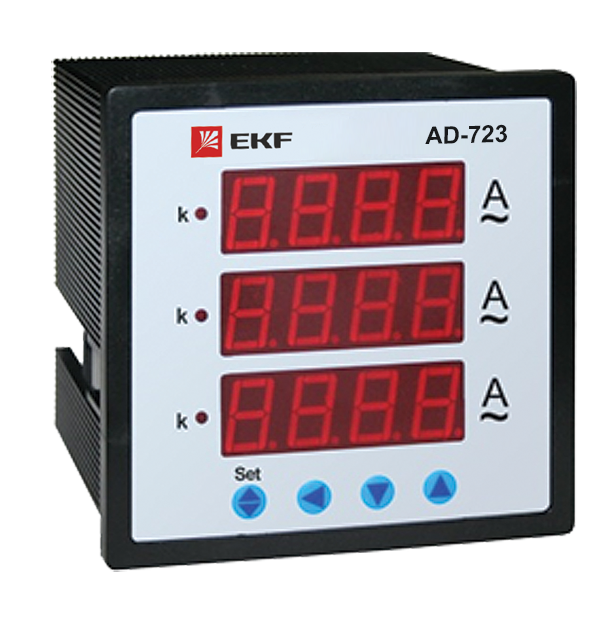

Амперметр цифровой AD-723 3ф на панель 72х72 EKF

Амперметр цифровой трехфазный на панель 72×72 от бренда EKF, артикул ad-723, предназначен для точного измерения тока в трёхфазных сетях переменного тока с использованием внешних трансформаторов тока. Устройство устанавливается в щитовые шкафы и подходит для промышленных и коммунальных объектов.

Назначение и область применения

Амперметр цифровой трехфазный на панель 72×72 используется для контроля величины тока в трёхфазных электрических цепях. Применяется в распределительных щитах промышленных предприятий, ЖКХ, офисных и общественных зданиях. Подходит для мониторинга нагрузки на линии, диагностики перегрузок и обеспечения стабильной работы оборудования.

Технические характеристики

• Тип тока: переменный (AC)
• Измерительная система: цифровая, на базе микропроцессора
• Класс точности: 0,5 - обеспечивает высокую точность измерений, в 4–5 раз выше, чем у аналоговых приборов
• Диапазон измерений: 0–9999 А - предел определяется подключённым трансформатором тока, сам прибор не измеряет напрямую
• Метод подключения: трансформаторный (через вторичную обмотку ТТ)
• Потребляемая мощность: 6 Вт - минимальное энергопотребление, не нагружает сеть
• Формат установки: на переднюю панель, габариты 72×72 мм
• Сертификат: соответствует требованиям нормативов РФ

Совместимость и монтаж

Амперметр цифровой трехфазный на панель 72×72 требует подключения через трансформаторы тока (ТТ). Номинальный ток вторичной обмотки ТТ должен быть 1 А или 5 А - совместим с большинством промышленных моделей. Для монтажа вырезается отверстие 68×68 мм в panelе щита. Клеммы для подключения проводов доступны сзади устройства. Обязательно соблюдать полярность при подключении входов ТТ. Установка возможна только в защищённых помещениях с температурой от -10C до +50C и влажностью до 80%.

Безопасность и стандарты

Амперметр сертифицирован и соответствует требованиям ГОСТ Р 50030.2 и другим нормам для электроизмерительных приборов. Защита корпуса IP20 - предотвращает случайный контакт с токоведущими частями, но не рассчитана на воздействие воды или пыли. Не допускается использование во взрывоопасных средах.

Преимущества

• Высокая точность (класс 0,5) снижает погрешность измерений, важна для учёта и защиты
• Цифровой экран чётко показывает значения даже при слабом освещении
• Не требует регулировки и калибровки после установки
• Устойчив к помехам благодаря цифровой фильтрации сигнала
• Энергоэффективен - потребляет всего 6 Вт

Ограничения применения

• Не работает без внешнего трансформатора тока - нельзя использовать для прямого включения в цепь
• Не предназначен для постоянного тока (DC) - только для AC
• Запрещено применение в условиях повышенной влажности, запылённости или на открытом воздухе
• Не имеет функций аварийной сигнализации или выходных контактов - только индикация
• Максимальный ток ограничен возможностями подключенного ТТ - не более 9999 А

Примеры использования

• Контроль тока на вводе в распределительном щите промышленного цеха
• Мониторинг нагрузки на линии питания конвейера или насосной станции
• Учёт потребления в щитах управления системами вентиляции и кондиционирования
• Интеграция в автоматические системы управления на заводах с использованием ТТ 100/5 или 200/1

Практические советы

• Выбирайте трансформатор тока с коэффициентом, который даёт в районе 5 А на вторичной стороне при максимальной нагрузке - это обеспечит лучшую точность
• Проверьте посадочное отверстие 68×68 мм перед монтажом - не все щиты имеют стандартные вырезы
• Подключайте провода от ТТ строго по цветовой маркировке: L1, L2, L3 и N - перепутывание вызовет неверные показания
• Не используйте этот амперметр в качестве единственного средства защиты - он лишь показывает ток, не отключает питание
• При замене старого аналогового прибора - проверьте соответствие типов ТТ, чтобы не менять всю цепь
