Амперметр AM-D723 цифровой на панель 72х72 трехфазный EKF PROxima | ad-723

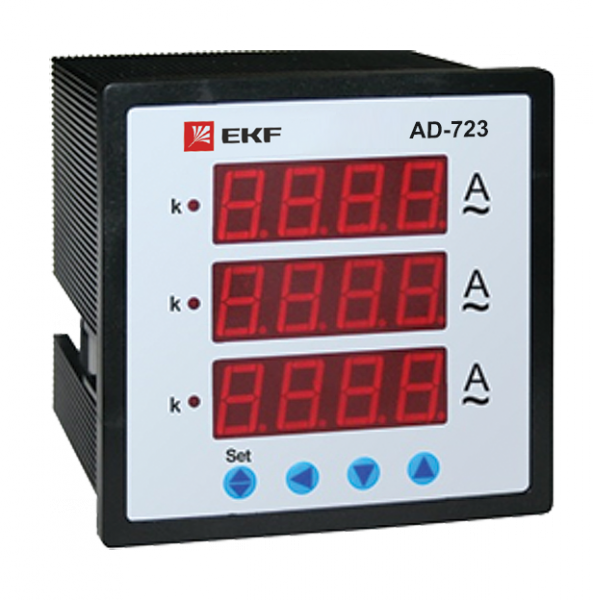

Амперметр цифровой на панель 72×72 трехфазный PROxima (артикулы ad-723, am-d723) от бренда EKF предназначен для точного измерения тока в трёхфазных сетях переменного тока с использованием внешних трансформаторов тока. Устройство устанавливается в щитовое оборудование и обеспечивает высокую точность показаний за счёт цифровой системы и калибровки.

Назначение и область применения

Амперметр цифровой на панель 72×72 трехфазный PROxima используется для контроля нагрузки в трёхфазных электрических цепях переменного тока. Применяется в распределительных щитах промышленных объектов, ЖКХ, коммерческих зданиях и других закрытых помещениях. Подходит для систем автоматизации, управления энергией и диагностики перегрузок.

Технические характеристики

• Тип: Цифровой амперметр, измеряет ток через трансформатор тока (не прямое подключение)
• Фазность: Трёхфазный (работает с тремя фазами одновременно)
• Напряжение сети: До 380 В (номинальное напряжение для подключения к ЛЭП)
• Ток: Переменный (AC), диапазон измерения до 9999 А (зависит от выбранного ТТ)
• Номинальный ток вторичной обмотки ТТ: 5 А - стандартный вход для большинства промышленных трансформаторов тока
• Класс точности: 0.5 - погрешность не более +-0,5%, что выше, чем у аналоговых приборов
• Потребляемая мощность: 6 Вт - минимальное энергопотребление, не нагружает сеть
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям) / IP50 (частичная защита от пыли); не герметичен, не для открытых площадок
• Способ монтажа: На панель, с установкой в отверстие 68×68 мм (соответствует стандартному габариту 72×72 мм)
• Калибровка: Предварительно калиброван, сертифицирован по ГОСТ 8711-93
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Ширина модуля: 4 модуля (по стандарту DIN)

Совместимость и монтаж

Амперметр цифровой на панель 72×72 трехфазный PROxima требует подключения через три трансформатора тока (ТТ) с номиналом вторичной обмотки 5 А. Каждый ТТ подключается к соответствующей фазе. Для монтажа необходимо вырезать в панели прямоугольное отверстие 68×68 мм. Прибор фиксируется двумя пластиковыми зажимами сзади. Напряжение питания не требуется - питание берётся от измеряемой цепи через ТТ. Не совместим с трансформаторами тока с номиналом 1 А - возможны некорректные показания.

Безопасность и стандарты

Соответствует требованиям ГОСТ 8711-93 для электроизмерительных приборов. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам. Калибровка выполнена заводом, подтверждает соответствие заявленной точности. Не рекомендовано использование в средах с взрывоопасными газами или агрессивными химическими веществами.

Преимущества

• Высокая точность (класс 0.5) - идеально для учёта и контроля качества электроэнергии
• Цифровой экран - чёткая видимость даже при слабом освещении, отсутствие механических колебаний
• Не требует внешнего питания - снижает затраты и усложнение схемы
• Калиброванный прибор - не нуждается в первичной настройке после установки
• Совместим с широким спектром промышленных ТТ - легко заменить старые аналоговые приборы

Ограничения применения

• Не работает без трансформаторов тока - нельзя использовать для прямого подключения к проводникам
• Запрещено применение вне помещений - степень защиты IP20/IP50 не защищает от воды и атмосферных воздействий
• Не поддерживает постоянный ток (DC) - только переменный ток (AC)
• Работает только с ТТ на 5 А; при использовании ТТ на 1 А показания будут неверными
• Не имеет реле выходов - не выполняет функции сигнализации или аварийного отключения

Примеры использования

• Контроль тока на вводе в распределительный щит промышленного цеха
• Мониторинг нагрузки на станках с ЧПУ, насосных группах, конвейерах
• Установка в этажных щитах многоэтажных домов для наблюдения за потреблением
• Интеграция в системы SCADA и АСКУЭ для сбора данных по токовым нагрузкам

Практические советы

• Выбирайте трансформаторы тока с коэффициентом, который покрывает максимальную ожидаемую нагрузку, но не сильно завышает её - оптимально, чтобы рабочий ток был в диапазоне 20–80% от номинала ТТ
• Обязательно проверьте полярность подключения ТТ - неправильная фазировка исказит показания
• При замене старого аналогового амперметра - сохраните тип и коэффициент ТТ, иначе придётся пересчитывать масштаб
• Не используйте этот прибор в качестве основного счётчика - он не регистрирует энергию, только мгновенный ток
• При установке в плотно заполненные щиты - убедитесь, что вокруг прибора остаётся свободное пространство для теплоотвода (6 Вт тепла рассеиваются в корпусе)
