Амперметр Э47 4000/5А класс точности 1,5 72х72 мм - IPA10-6-4000-E IEK

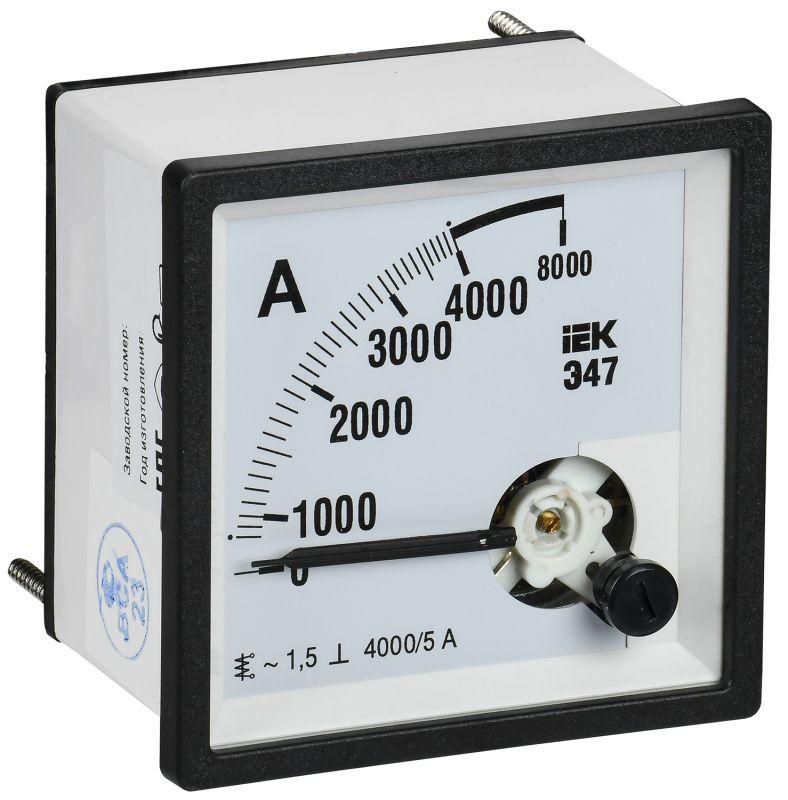

Амперметр Э47 4000/5А класс точности 1,5 72×72 мм от IEK предназначен для измерения силы тока в цепях переменного тока до 4000 А с использованием внешнего трансформатора тока. Устройство применяется в распределительных щитах на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 4000/5А класс точности 1,5 72×72 мм - аналоговый прибор для контроля тока в высокотоковых цепях переменного тока. Он не измеряет ток напрямую, а показывает значения, преобразованные трансформатором тока (ТТ) с вторичным током 5 А. Подходит для установки в шкафы, щиты и панели управления, где требуется визуальный контроль нагрузки: на вводах, питании двигателей, конвейерах, трансформаторах и других мощных потребителях.

Технические характеристики

• Диапазон измерений: 0–4000 А (при подключении к ТТ 4000/5 А)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Тип тока: переменный (AC)
• Трансформаторное включение: да - требует подключения через трансформатор тока
• Габариты: 72 × 72 мм - стандартный формат для монтажа в панелях
• Максимальное отклонение стрелки: 90° - угол поворота для полной шкалы
• Исполнение: на переднюю панель - монтируется в отверстие корпуса
• Модульное исполнение: да - совместим с модульными рамками и DIN-рейками
• Сертификация: соответствует ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008
• Внесен в Госреестр средств измерений - имеет официальное утверждение типа

Совместимость и монтаж

Амперметр Э47 4000/5А класс точности 1,5 72×72 мм устанавливается в отверстие 68×68 мм в лицевой панели щита. Клеммы для подключения находятся сзади - к ним подсоединяют провода от вторичной обмотки трансформатора тока (4000/5 А). Обязательно соблюдайте полярность: выводы “S1” и “S2” ТТ должны быть подключены правильно. Модульное исполнение позволяет использовать стандартные рамки для фиксации в DIN-рейках. Не допускается подключение напрямую к токоведущим частям - всегда используйте трансформатор тока.

Безопасность и стандарты

Амперметр Э47 4000/5А класс точности 1,5 72×72 мм соответствует требованиям российских норм безопасности и метрологии. Сертифицирован как средство измерений, что делает его пригодным для использования в энергообъектах, контролируемых Росстандартом. Защита от внешних магнитных полей обеспечивается металлическим экраном вокруг катушки. Принцип работы основан на электромагнитном взаимодействии - устройство не содержит электронных компонентов, что снижает риск отказа от перегрузок и помех.

Преимущества

• Высокая надежность благодаря механической конструкции - нет микросхем, которые могут выйти из строя
• Не требует внешнего питания - работает от сигнала трансформатора тока
• Стандартный размер 72×72 мм - легко заменить на любой другой прибор этого формата
• Чёткая шкала и яркая стрелка обеспечивают хорошую видимость даже при плохом освещении
• Поддержка сертификации позволяет применять в проектах, требующих документального подтверждения точности

Ограничения применения

• Работает только с переменным током - не подходит для постоянного тока (DC)
• Требует обязательного подключения к трансформатору тока с выходом 5 А - нельзя подключать напрямую к шинам
• Класс точности 1,5 недостаточен для эталонных или лабораторных задач - используется для контроля, а не для точных расчетов
• Не подходит для условий с сильными вибрациями - возможны смещения стрелки
• Не имеет цифрового интерфейса - данные не передаются в системы автоматизации

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома
• Измерение нагрузки двигателя насоса на промышленном конвейере
• Наблюдение за током в секции главного трансформатора 10/0,4 кВ
• Контроль тока в цепи нагревательного элемента печи
• Установка в щите управления станком с ЧПУ для предотвращения перегрузки

Практические советы

• Выбирайте трансформатор тока с коэффициентом 4000/5 А точно соответствующим вашей сети - не используйте другие значения (например, 1000/5 А), чтобы не исказить показания
• Обязательно проверьте целостность цепи вторичной обмотки ТТ - разрыв может вызвать опасное повышенное напряжение
• При замене старого амперметра Э47 4000/5А класс точности 1,5 72×72 мм убедитесь, что новый также рассчитан на 5 А входного сигнала
• Для удобства обслуживания рекомендуется устанавливать прибор на уровне глаз оператора
• Не закрывайте прибор крышкой или материалом, препятствующим обзору шкалы - это снижает эффективность контроля
