Амперметр Э47 100/5А 72х72 AC включение через трансформатор (класс точности 1.5) - IPA10-6-0100-E IEK

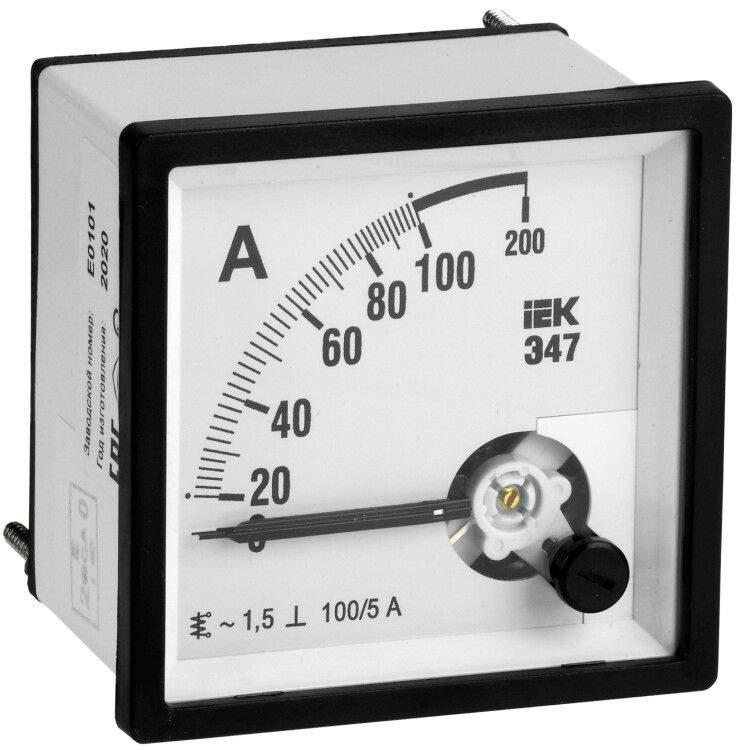

Амперметр Э47 100/5А 72×72 мм класс точности 1.5 - аналоговый прибор для измерения переменного тока до 100 А через трансформатор тока, предназначен для установки на щитах управления и контроля в распределительных сетях. Бренд IEK, артикул ipa10-6-0100-e.

Назначение и область применения

Амперметр Э47 100/5А 72×72 мм класс точности 1.5 используется для наблюдения за величиной тока в цепях переменного тока напряжением до 380 В. Применяется в низковольтных комплектных устройствах: распределительных шкафах, щитах автоматического управления, энергообъектах жилых, торговых и производственных зданий. Подходит для мониторинга нагрузки на линии, диагностики перегрузок и балансировки фаз.

Технические характеристики

• Тип: Аналоговый амперметр с электромагнитной измерительной системой
• Диапазон измерений: 0–100 А (шкала проградуирована под этот предел)
• Номинальный ток вторичной обмотки ТТ: 5 А - требует подключения через трансформатор тока
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела измерения (+-1,5 А при 100 А)
• Род тока: Только переменный (AC)
• Напряжение изолирующей способности: До 380 В
• Фазность: Однофазный режим работы
• Угол отклонения стрелки: Максимально 90°
• Защита корпуса: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - допустимый температурный диапазон от −40C до +40C, повышенная влажность
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Подключение: Через трансформатор тока (не подключается напрямую к сети!)
• Монтаж: На переднюю панель, модульное исполнение - совместим с типовой рамкой 72×72 мм

Совместимость и монтаж

Амперметр Э47 100/5А 72×72 мм класс точности 1.5 рассчитан на установку в стандартную нишу 72×72 мм. Клеммы для подключения находятся сзади прибора - провода подводят к выводам “+” и “−” трансформатора тока (обычно цветовая маркировка: L1/L2 - вход, T1/T2 - выход). Обязательно используйте трансформатор тока с номиналом 5 А на вторичной стороне. Никогда не замыкайте вторичную обмотку ТТ во время работы - это опасно!

Не требуется питание - работает исключительно от сигнала тока через ТТ. Совместим с большинством бытовых и промышленных трансформаторов тока 100/5 А.

Безопасность и стандарты

• Соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3
• Произведён по ТУ 4223-023-18461115-2008
• Зарегистрирован в Госреестре средств измерений РФ
• Обладает официальным сертификатом утверждения типа средства измерений

Преимущества

• Высокая надёжность механической системы - долгий срок службы без обслуживания
• Не требует внешнего питания - автономная работа
• Чёткая шкала и яркий указатель обеспечивают удобство считывания даже при плохом освещении
• Стандартный форм-фактор 72×72 мм - легко заменить старые приборы без доработки шкафа
• Защита от внешних магнитных помех благодаря металлическому экранирующему кожуху

Ограничения применения

• Не применяется для постоянного тока - только переменный (AC)
• Не имеет цифрового интерфейса - нельзя подключить к системам сбора данных
• IP20 - запрещено использование во влажных помещениях без дополнительной защиты (например, в закрытом шкафу с герметичной крышкой)
• Требуется обязательное применение трансформатора тока - невозможно использовать напрямую на высоких токах
• Класс точности 1.5 недостаточен для метрологических работ - подходит лишь для оперативного контроля

Примеры использования

• Контроль тока на входе в групповой щит квартиры или офиса
• Индикация нагрузки на двигателе насоса или воздуходувки в промышленном оборудовании
• Мониторинг потребления в частотных преобразователях
• Установка в распределительных пунктах (ЩР, ЩО) для выявления перегрузок по одной из фаз

Практические советы

• Выбирая трансформатор тока, проверьте соответствие коэффициента: 100/5 А - значит, при 100 А первичного тока на выходе будет 5 А, что соответствует максимуму шкалы амперметра.
• При монтаже следите, чтобы провода от ТТ были плотно затянуты - слабый контакт вызывает нагрев и неверные показания.
• Не устанавливайте рядом с мощными источниками магнитного поля (частотники, большие контакторы) - возможны погрешности.
• Проверяйте целостность вторичной цепи ТТ перед включением оборудования - оборванная цепь может вызвать пробой изоляции.
• При замене старого прибора - сверьте габариты и тип подключения. Артикул ipa10-6-0100-e полностью совместим с оригинальными Э47 других производителей.
