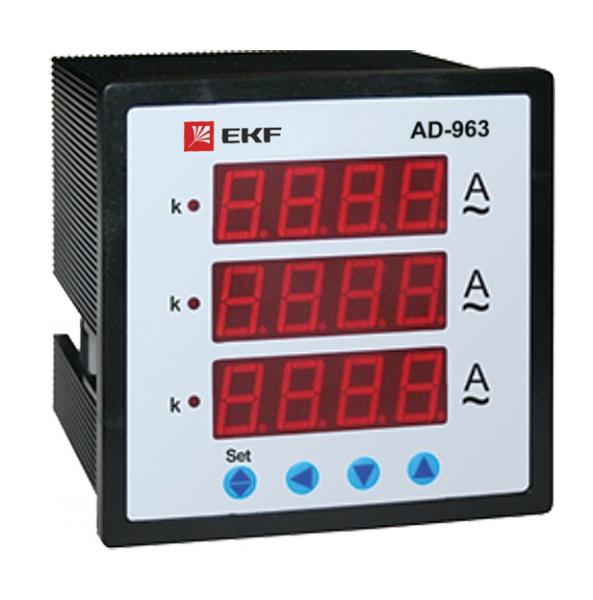

Амперметр AM-D963 цифровой на панель 96х96 трехфазный EKF PROxima | ad-963

Амперметр цифровой трехфазный на панель 96х96 от EKF (артикул ad-963) предназначен для точного измерения тока в трёхфазных сетях переменного тока с напряжением до 380 В. Устройство устанавливается в щитовые шкафы и работает через внешние трансформаторы тока, обеспечивая высокую точность и надёжность в промышленных условиях.

Назначение и область применения

Амперметр цифровой трехфазный на панель 96х96 используется для контроля нагрузки в трёхфазных электрических цепях. Применяется в распределительных щитах промышленных объектов, ЖКХ, коммерческих зданиях и на производстве - там, где требуется постоянный мониторинг тока. Подходит для систем с трансформаторным включением, когда основной ток превышает допустимый предел прямого подключения.

Технические характеристики

• Тип тока: Переменный (AC)
• Диапазон измерения: 0–9999 А (через трансформатор тока)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Рабочее напряжение: 380 В
• Класс точности: 0,5 - обеспечивает минимальную погрешность измерений
• Потребляемая мощность: 6 Вт
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям), IP50 (защита от пыли, но не от воды)
• Форм-фактор: 96×96 мм, монтаж на панель
• Модульная ширина: 6 модулей (стандарт DIN)
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Подключение: Только через трансформаторы тока (ТТ)
• Нормативный документ: ГОСТ 8711-93

Совместимость и монтаж

Амперметр цифровой трехфазный на панель 96х96 совместим с любыми трансформаторами тока с номиналом вторичной обмотки 5 А. Для установки требуется вырезать в панели прямоугольное отверстие 92×92 мм. Прибор крепится за счёт фиксирующих зажимов сзади. Подключение проводов осуществляется к клеммам на задней стенке - входы для сигналов от ТТ помечены L1, L2, L3 и N. Напряжение питания внутренней схемы берётся от измеряемой сети, внешний источник не нужен.

Не требует настройки после установки. Калибровка выполняется заводом, пользовательская регулировка невозможна.

Безопасность и стандарты

Амперметр соответствует требованиям ГОСТ 8711-93 и прошёл сертификацию. Защита IP20 исключает доступ к токоведущим элементам при нормальной эксплуатации. IP50 гарантирует, что пыль не попадает внутрь корпуса, но устройство нельзя использовать во влажных средах или на улице. Электробезопасность обеспечена изолированными клеммами и конструкцией корпуса.

Преимущества

• Высокая точность (класс 0,5) - в 5–10 раз лучше, чем у аналоговых приборов
• Цифровой экран - чёткая индикация без параллакса и ошибок считывания
• Автоматический выбор диапазона - не требует переключения пределов
• Низкое энергопотребление - всего 6 Вт, не нагружает сеть
• Совместимость с широким спектром ТТ - можно менять трансформаторы без замены амперметра
• Устойчивость к перегрузкам - прибор не повреждается при кратковременном превышении тока

Ограничения применения

• Не работает без трансформаторов тока - прямое подключение невозможно
• Запрещено использование в условиях повышенной влажности, на улице или в местах с брызгами воды - IP20/IP50 недостаточно для таких условий
• Не подходит для измерения постоянного тока - только переменный (AC)
• Требуется наличие свободного места в щите для монтажа 96×96 мм
• Не имеет реле выходов - не управляет оборудованием, только показывает значение

Примеры использования

• Контроль тока на вводе в промышленный цех с двигателями 15–50 кВт
• Мониторинг нагрузки в распределительном щите многоэтажного дома
• Измерение потребления на линиях конвейеров, насосных станций, компрессоров
• Установка в автоматических системах учёта электроэнергии (в составе комплекса с другими приборами)

Практические советы

• Выбирайте трансформаторы тока с коэффициентом преобразования, который покрывает максимальную ожидаемую нагрузку - например, 100/5 А для тока до 100 А в первичной цепи
• Обязательно соблюдайте полярность при подключении ТТ - неверное подсоединение приведёт к ошибке показаний
• Проверьте посадочные размеры 96×96 мм перед заказом - некоторые старые щиты имеют другие габариты
• Не используйте этот амперметр в качестве единственного средства защиты - он лишь контролирует величину тока, не отключает питание
• При длительной работе при температуре ниже –10 C проверьте соответствие условиям УХЛ4 - возможны снижение яркости экрана или увеличение времени реакции
