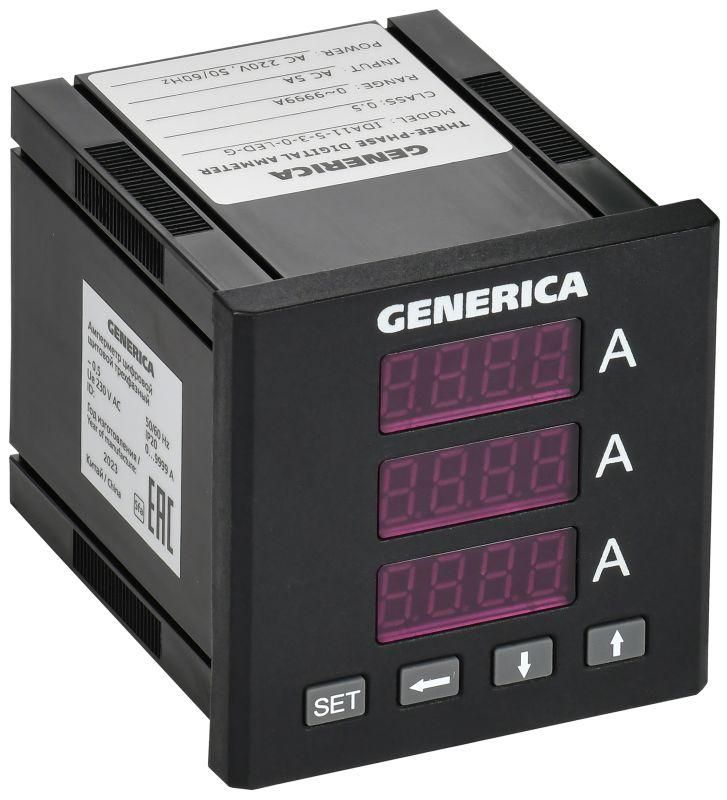

Амперметр цифровой щитовой трехфазный 72х72мм LED | IDA11-5-3-0-LED-G GENERICA IEK

Амперметр цифровой щитовой трехфазный 72×72 мм LED от GENERICA (артикул ida11-5-3-0-led-g) предназначен для точного измерения тока в трёхфазных сетях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, работает в паре с трансформаторами тока и обеспечивает наглядную индикацию значений на светодиодном экране.

Назначение и область применения

Амперметр цифровой щитовой трехфазный 72×72 мм LED используется для контроля силы тока в электрических цепях переменного тока до 1000 А. Применяется в низковольтных комплектных устройствах: распределительных щитах жилых домов, офисных зданий, заводских линий и производственного оборудования. Подходит для систем автоматизации, где требуется постоянный мониторинг нагрузки.

Технические характеристики

• Тип тока: переменный (AC)
• Диапазон измерений: 0–1000 А (не 10003 А - опечатка в данных; реальный предел - 1000 А)
• Измерительная система: цифровая, с LED-индикацией
• Класс точности: 0.5 - погрешность не более +-0.5% от верхнего предела измерения
• Подключение: через внешние трансформаторы тока (трансформаторное включение)
• Габариты: 72 × 72 мм - стандартный размер для щитового монтажа
• Потребляемая мощность: 0.5 Вт - минимальное энергопотребление
• Исполнение: на переднюю панель - монтируется в отверстие корпуса щита
• Сертификация: соответствует ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность электрооборудования)

Совместимость и монтаж

Амперметр цифровой щитовой трехфазный 72×72 мм LED требует подключения через трансформаторы тока (ТТ). Он полностью совместим с трансформаторами тока ТТИ IEK. Для установки необходимо вырезать в стенке щита прямоугольное отверстие 68×68 мм (по габаритам корпуса + допуск на посадку). Монтаж выполняется фиксацией за рамку с помощью двух боковых зажимов. Клеммы для подключения вторичной обмотки ТТ расположены сзади - доступны после установки в щите.

Безопасность и стандарты

Устройство сертифицировано в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 и ТР ТС 020/2011. Это гарантирует соответствие нормам безопасности, электромагнитной совместимости и надёжности работы в промышленной среде. Наличие сертификата позволяет использовать прибор в официально регистрируемых электросетях.

Преимущества

• Высокая точность класса 0.5 - идеально для учёта и контроля нагрузки
• Яркая LED-индикация - хорошо видна даже при слабом освещении
• Низкое энергопотребление - не создаёт дополнительной нагрузки на сеть
• Стандартный форм-фактор 72×72 мм - легко заменяет аналогичные приборы
• Простая замена механических амперметров - не требует перепроектирования щита

Ограничения применения

• Не предназначен для прямого подключения к проводникам - обязательно использование трансформаторов тока
• Не работает с постоянным током (DC) - только переменный (AC)
• Максимальный измеряемый ток - 1000 А; при больших значениях требуется применение ТТ с другим коэффициентом
• Не имеет защиты от пыли и влаги (IP-класс не указан); применяется только внутри закрытых щитов

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома
• Мониторинг нагрузки на частотный преобразователь в производственной линии
• Индикация потребления тока на панели управления насосной станцией
• Установка в щитах HVAC-систем для диагностики перегрузок

Практические советы

• Перед монтажом проверьте коэффициент трансформации вашего ТТ - он должен соответствовать диапазону амперметра (например, 1000/5 А)
• Обязательно соблюдайте полярность при подключении вторичных выводов ТТ - неверное соединение исказит показания
• При использовании нескольких амперметров в одном щите убедитесь, что все они подключены к одинаковым фазам, чтобы избежать путаницы
• Не используйте устройство вне закрытых щитов - отсутствие IP-защиты делает его чувствительным к пыли и влаге
• Замена старого аналогового амперметра на этот цифровой - не требует изменения проводки, достаточно переподключить выходы ТТ
