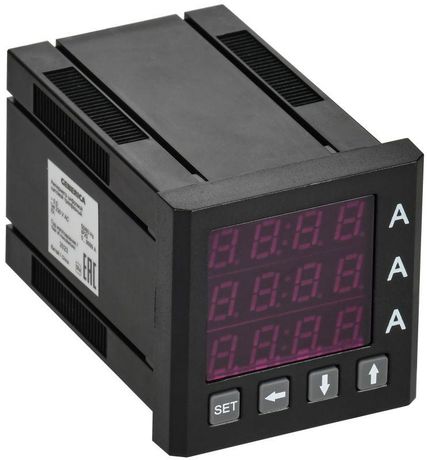

Амперметр цифровой щитовой трехфазный 48х48мм LED | IDA31-5-3-0-LED-G GENERICA IEK

Амперметр цифровой щитовой трехфазный 48×48 мм LED от GENERICA (артикул ida31-5-3-0-led-g) предназначен для точного измерения тока в трёхфазных сетях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, работает в паре с трансформаторами тока и обеспечивает наглядную индикацию на светодиодном экране.

Назначение и область применения

Амперметр цифровой щитовой трехфазный 48×48 мм LED используется для контроля величины тока в электрических цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных щитах жилых домов, офисных зданий, производственных линий, насосных станций и других объектах с трёхфазным питанием. Подходит для систем автоматизации, где требуется постоянный мониторинг нагрузки.

Технические характеристики

• Тип тока: переменный (AC)
• Диапазон измерений: 0–10016 А (через внешние трансформаторы тока)
• Измерительная система: цифровая, с LED-индикацией
• Класс точности: 0.5 - позволяет использовать в контролируемых и учётных системах
• Подключение: через трансформаторы тока (трансформаторное включение)
• Габариты: 48 × 48 мм - стандартный модульный формат для установки в щиты
• Потребляемая мощность: 0.5 Вт - минимальное энергопотребление, не создаёт дополнительной нагрузки
• Установка: на переднюю панель щита
• Сертификация: соответствует ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность оборудования)

Совместимость и монтаж

Амперметр цифровой щитовой трехфазный 48×48 мм LED требует подключения через внешний трансформатор тока. Он полностью совместим с трансформаторами тока серии ТТИ от IEK. Для монтажа необходимо вырезать отверстие 45×45 мм в лицевой панели щита. Устройство фиксируется двумя защёлками сзади - установка занимает менее минуты. Клеммы для подвода проводов от ТТ расположены снизу корпуса. Напряжение питания не требуется - устройство получает энергию от измеряемого тока через трансформатор.

Безопасность и стандарты

Амперметр сертифицирован в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (электробезопасность). Это гарантирует безопасную работу в условиях повышенной электромагнитной помехи и исключает риск перегрева или пробоя изоляции. Корпус выполнен из самозатухающего пластика, подходящего для промышленной среды.

Преимущества

• Высокая точность класса 0.5 - допустимая погрешность +-0.5%, что важно для учёта электроэнергии
• Яркая LED-индикация - хорошо видна даже при слабом освещении
• Низкое энергопотребление - не влияет на работу сети
• Стандартный размер 48×48 мм - легко заменяет аналогичные приборы старых поколений
• Простота установки - не требует дополнительного питания или программирования

Ограничения применения

• Не предназначена для измерения постоянного тока - только AC
• Не работает без внешнего трансформатора тока - нельзя подключить напрямую к проводу
• Максимальный ток 10016 А достигается только при использовании ТТ с коэффициентом трансформации 1000/5 или выше
• Не имеет функций защиты, сигнализации или выходных сигналов - только индикация значения
• Не рекомендовано применение во взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома
• Мониторинг нагрузки на частотный преобразователь в цехе
• Учёт потребления на линии конвейера с несколькими двигателями
• Комбинированный щит управления насосной станцией с тремя насосами

Практические советы

• Выбирайте трансформатор тока с коэффициентом, который обеспечивает вторичный ток 5 А при максимальной нагрузке - так обеспечивается оптимальная работа амперметра
• Проверьте посадочный диаметр отверстия: он должен быть точно 45×45 мм - меньшее отверстие затруднит установку, большее - вызовет люфт
• При подключении к ТТ соблюдайте полярность: выводы S1 и S2 должны быть подключены правильно, иначе показания будут отрицательными
• Не используйте этот амперметр для измерения импульсных или высокочастотных токов - он рассчитан на синусоидальную форму 50 Гц
• Замените прибор только на аналогичный тип - другие модели могут иметь другой масштаб или интерфейс подключения
