Амперметр цифровой щитовой трехфазный 96х96мм LED | IDA21-5-3-0-LED-G GENERICA IEK

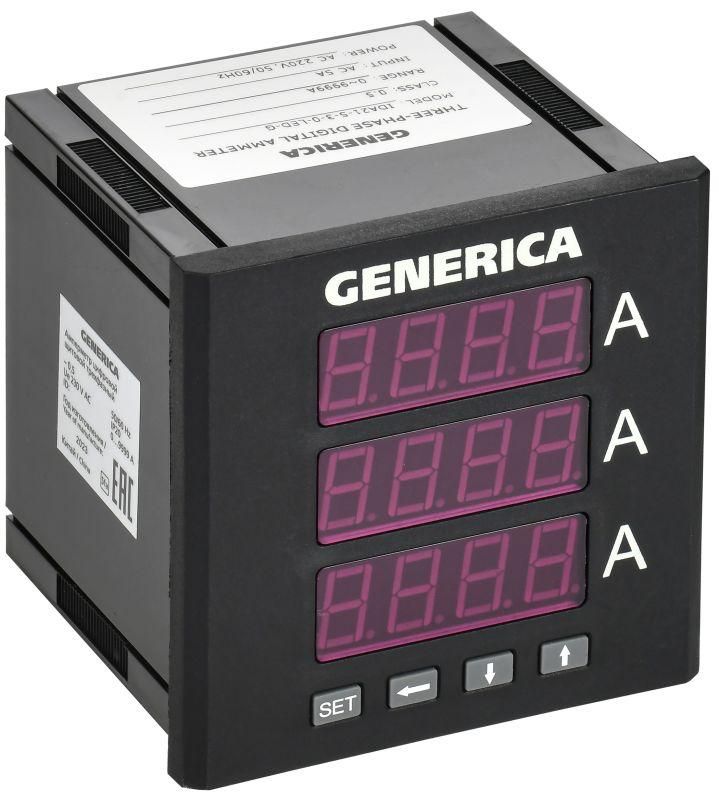

Амперметр цифровой щитовой трехфазный 96×96 мм LED от GENERICA (артикул ida21-5-3-0-led-g) предназначен для точного измерения тока в трёхфазных сетях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, работает в паре с трансформаторами тока и обеспечивает наглядную индикацию значений на светодиодном экране.

Назначение и область применения

Амперметр цифровой щитовой трехфазный 96×96 мм LED используется для контроля величины тока в электрических цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных щитах жилых домов, офисных зданий, заводских линий и производственного оборудования. Подходит для систем автоматизации, где требуется постоянный мониторинг нагрузки.

Технические характеристики

• Класс точности: 0,5 - обеспечивает высокую точность измерений, допустимая погрешность +-0,5% от верхнего предела
• Тип тока: AC (переменный ток)
• Диапазон измерений: 0–9999 А - позволяет контролировать большие токи через внешние трансформаторы тока
• Измерительная система: цифровая - отображает значения на ЖК-экране без механических элементов
• Трансформаторное включение: да - требует подключения через трансформаторы тока (например, ТТИ IEK)
• Потребляемая мощность: 0,5 Вт - минимальное энергопотребление, не создаёт дополнительной нагрузки на сеть
• Форм-фактор: 96×96 мм - стандартный размер для установки в щитовые панели
• Исполнение: на переднюю панель - монтируется в отверстие корпуса щита, фиксируется сзади
• Модульное исполнение: да - совместим с модульными системами сборки щитов
• Сертификация: есть - соответствует ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность низковольтного оборудования)

Совместимость и монтаж

Амперметр цифровой щитовой трехфазный 96×96 мм LED не подключается напрямую к проводникам. Он требует подключения к вторичным обмоткам трансформаторов тока (ТТИ IEK и аналогичные). Для монтажа:

• Вырезается отверстие 88×88 мм в лицевой панели щита
• Устройство вставляется до упора и фиксируется двумя пластиковыми зажимами с тыльной стороны
• Подключаются три провода от трансформаторов тока: L1, L2, L3 - соблюдайте полярность (обычно помечено “S1” и “S2” на ТТИ)
• Не требует внешнего питания - питание получает от измеряемой цепи через трансформаторы

При замене старого амперметра можно использовать тот же посадочный размер - совместим со всеми устройствами формата 96×96 мм.

Безопасность и стандарты

Амперметр цифровой щитовой трехфазный 96×96 мм LED сертифицирован в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (низковольтное оборудование). Это гарантирует безопасную работу в условиях электромагнитных помех и исключает риск возгорания при перегрузках. Устройство не содержит опасных напряжений на корпусе - класс защиты II.

Преимущества

• Высокая точность (класс 0,5) - идеально для учёта и диагностики перегрузок
• Яркая светодиодная индикация - хорошо видна даже при слабом освещении
• Низкое энергопотребление - не влияет на эффективность системы
• Стандартный размер - легко заменить любой другой прибор формата 96×96 мм
• Совместимость с трансформаторами IEK - снижает риск ошибок при комплектации

Ограничения применения

• Не предназначена для измерения постоянного тока - только переменный (AC)
• Не работает без трансформаторов тока - нельзя подключать напрямую к проводам выше 5 А
• Максимальный входной ток ограничен 5 А на вторичной стороне ТТ - при превышении возможна порча прибора
• Не имеет функций регистрации данных - показывает только текущее значение, не записывает историю
• Не рекомендован для открытых площадок - не имеет защиты IP, установлен только внутри закрытых щитов

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома
• Мониторинг нагрузки на двигателях насосов и конвейеров на заводе
• Установка в частных электростанциях для выявления перегрузок по фазам
• Интеграция в системы АСКУЭ для сбора данных о потреблении электроэнергии

Практические советы

• Перед монтажом проверьте коэффициент трансформации ТТИ - он должен соответствовать диапазону 0–9999 А на шкале амперметра
• Обязательно используйте трансформаторы тока с номиналом вторичного тока 5 А - другие значения (1 А, 2 А) не поддерживаются
• При подключении нескольких амперметров в одном щите - убедитесь, что все они используют одни и те же ТТИ, чтобы избежать рассогласования показаний
• Не затягивайте клеммы слишком сильно - это повредит медные контакты внутри прибора
• При длительной работе при максимальных токах - периодически проверяйте температуру корпуса; если он горячий - возможно, нарушен контакт на ТТИ
