Амперметр цифровой щитовой трехфазный DO RS-485 96х96мм LED | IDA21-5-3-3-LED-G GENERICA IEK

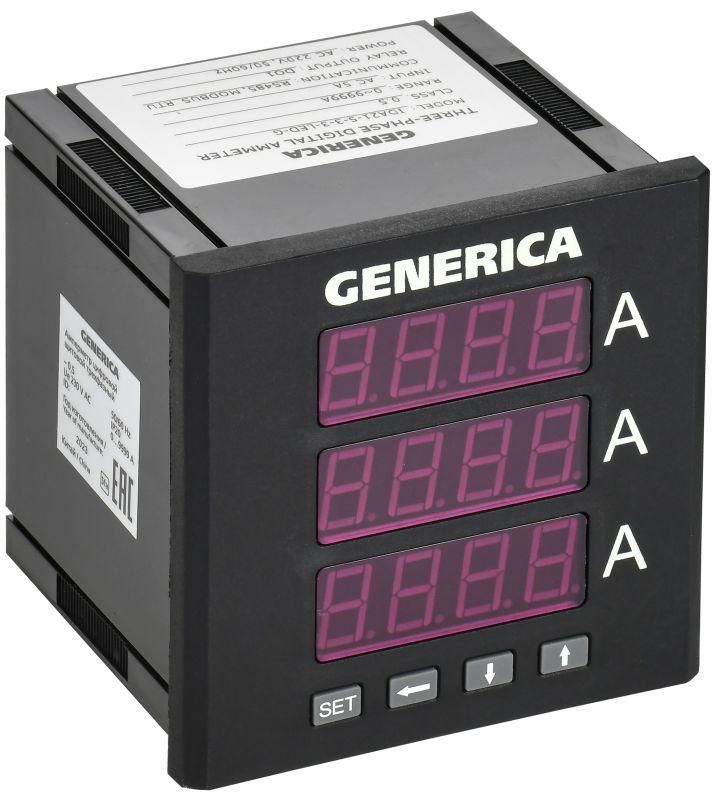

Амперметр цифровой щитовой трехфазный RS-485 96×96 мм LED от GENERICA (артикул ida21-5-3-3-led-g) предназначен для точного измерения тока в трёхфазных сетях переменного тока с выводом показаний на светодиодный экран и возможностью удалённой передачи данных через интерфейс RS-485. Устройство устанавливается в шкафы управления и распределительные щиты на промышленных и коммерческих объектах.

Назначение и область применения

Амперметр цифровой щитовой трехфазный RS-485 96×96 мм LED используется для контроля величины тока в трёхфазных электрических цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных щитах жилых домов, офисных зданий, заводов и производственных линий. Подключается через внешние трансформаторы тока, что позволяет измерять большие токи до 10 014 А без прямого подключения к проводникам высокой мощности.

Технические характеристики

• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5 % от верхнего предела измерения;
• Тип тока: переменный (AC);
• Диапазон измерений: 0–10 014 А - работает с трансформаторами тока коэффициентом преобразования до 10 000/5 А;
• Измерительная система: цифровая - отображает значения на ярком LED-экране, исключает механические погрешности;
• Трансформаторное включение: да - требует подключения к вторичным обмоткам трансформаторов тока (например, ТТИ IEK);
• Форм-фактор: 96×96 мм - стандартный размер для установки в щитовые панели;
• Интерфейс связи: RS-485 - позволяет интегрировать устройство в системы автоматизации и SCADA;
• Потребляемая мощность: 0,5 Вт - минимальное энергопотребление, не нагружает сеть;
• Исполнение: на переднюю панель - монтируется в дверцу щита, не требует внутренней сборки;
• Сертификация: соответствует ТР ТС 004/2011 (ЭМС) и ТР ТС 020/2011 (безопасность электрооборудования).

Совместимость и монтаж

Амперметр цифровой щитовой трехфазный RS-485 96×96 мм LED полностью совместим с трансформаторами тока серии ТТИ IEK. Для работы требуется подключение трёх пар входов: A, B, C - каждая пара соединяется с выходом своего трансформатора тока. Кабели должны иметь сечение не менее 1,5 мм2. Разъём RS-485 использует двухпроводную схему (A/B) - соблюдайте полярность. Монтаж выполняется в панель с отверстием 92×92 мм. Глубина корпуса - 85 мм, учтите свободное место за щитом. Напряжение питания берётся от вторичной цепи трансформаторов тока - внешний источник не нужен.

Безопасность и стандарты

Устройство сертифицировано в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность низковольтного оборудования). Защита от перегрузок и импульсов реализована внутри схемы. Не предназначено для работы во взрывоопасных средах. Температурный режим эксплуатации - от –10 C до +50 C.

Преимущества

• Высокая точность класса 0,5 - идеально для учёта и контроля качества энергии;
• RS-485 - возможность подключения к системам мониторинга без дополнительных модулей;
• LED-индикация - чёткий просмотр даже при слабом освещении;
• Низкая потребляемая мощность - не влияет на работу измеряемой цепи;
• Стандартный форм-фактор 96×96 мм - легко заменяет аналогичные модели других производителей;
• Поддержка трансформаторов ТТИ IEK - гарантия совместимости и упрощённый подбор.

Ограничения применения

• Не работает без трансформаторов тока - нельзя подключать напрямую к проводам с током выше 5 А;
• Не рассчитан на постоянный ток (DC) - только переменный (AC);
• Не имеет встроенного источника питания - зависит от сигнала с трансформаторов;
• Не подходит для открытых площадок или помещений с повышенной влажностью - IP-защита не указана, считайте устройство для внутреннего монтажа в закрытые щиты;
• RS-485 требует правильной терминологии и экранирования кабеля - без этого возможны помехи в сети.

Примеры использования

• Контроль нагрузки на вводе в производственный цех с тремя фазами;
• Мониторинг тока в распределительном щите торгового центра;
• Интеграция в систему автоматического управления насосными станциями;
• Учёт энергопотребления на участках с частотными преобразователями;
• Замена старых аналоговых амперметров в существующих щитах с сохранением схемы подключения ТТИ.

Практические советы

• Перед монтажом проверьте коэффициент трансформации трансформаторов - он должен соответствовать диапазону 0–10 014 А; если используется ТТИ 1000/5, то максимальный ток в цепи - 1000 А;
• При использовании нескольких амперметров на одной линии RS-485 задавайте уникальные адреса (по умолчанию - 1);
• Кабель RS-485 лучше брать с двумя жилами и экраном, заземлить экран только на одном конце;
• Не допускайте перекрестного подключения фаз - A, B, C должны точно соответствовать своим трансформаторам;
• При первом запуске убедитесь, что на экране отображаются реальные значения - если ноль, проверьте целостность цепи трансформаторов.
