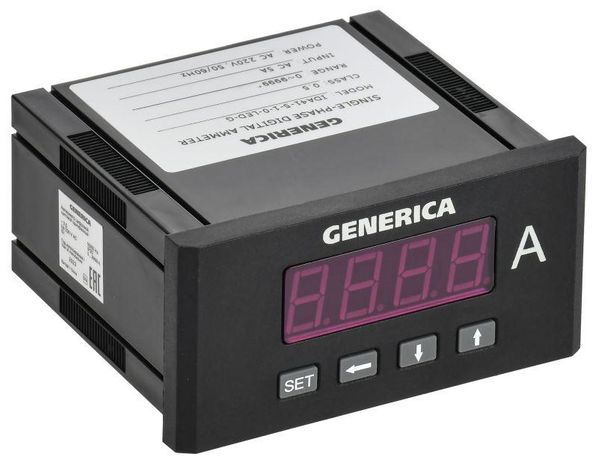

Амперметр цифровой щитовой однофазный 48х96мм LED | IDA41-5-1-0-LED-G GENERICA IEK

Амперметр цифровой щитовой однофазный 48×96 мм LED от GENERICA (артикул ida41-5-1-0-led-g) предназначен для точного измерения тока в однофазных цепях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, работает в паре с трансформаторами тока и обеспечивает наглядную индикацию на светодиодном экране.

Назначение и область применения

Амперметр цифровой щитовой однофазный 48×96 мм LED используется для контроля величины тока в электрических цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных щитах жилых домов, офисных зданий, производственных линий и оборудования. Подходит для систем автоматизации, где требуется постоянный мониторинг нагрузки.

Технические характеристики

• Класс точности: 0.5 - позволяет получать измерения с погрешностью до +-0,5% от верхнего предела диапазона.
• Тип тока: AC (переменный ток) - измеряет только ток в цепях с частотой 50–60 Гц.
• Диапазон измерений: 0…10017 А - устройство рассчитано на работу через внешние трансформаторы тока; само по себе не измеряет ток выше 5 А.
• Измерительная система: цифровая - вывод показаний на ЖК-экран с высокой контрастностью и яркой светодиодной подсветкой.
• Исполнение: на переднюю панель - монтируется в отверстие 45×91 мм (стандартный размер для щитового оборудования).
• Трансформаторное включение: да - требует подключения к вторичным обмоткам трансформаторов тока (например, ТТИ IEK).
• Модульное исполнение: да - совместимо со стандартными DIN-рейками и панелями щитов.
• Потеря мощности: 0,5 Вт - минимальное энергопотребление, не влияет на рабочую нагрузку цепи.
• Сертификация: есть - соответствует требованиям ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность электрооборудования).

Совместимость и монтаж

Амперметр цифровой щитовой однофазный 48×96 мм LED совместим с трансформаторами тока серии ТТИ IEK. Для работы необходимо подключить выходы трансформатора к клеммам прибора: L1 и N (или аналогичные контакты). Монтаж выполняется путём вставки корпуса в подготовленное отверстие 45×91 мм в лицевой панели щита. Крепление осуществляется фиксирующими зажимами сзади. Обязательно соблюдайте полярность при подключении вторичной цепи трансформатора - перепутанные провода исказят показания.

Безопасность и стандарты

Устройство сертифицировано в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (низковольтное оборудование). Это гарантирует безопасность при работе в условиях повышенной электромагнитной помехи и защищает от перегрева и пробоя изоляции. Напряжение на входе прибора не превышает 100 В (по вторичной цепи ТТ), что делает его безопасным для обслуживания без отключения основной сети.

Преимущества

• Высокая точность класса 0.5 - идеально для учёта и диагностики нагрузок.
• Яркая светодиодная индикация - хорошо видна даже при слабом освещении.
• Низкое энергопотребление - не создаёт дополнительной нагрузки на цепь.
• Стандартный габарит 48×96 мм - легко заменяет аналогичные модели других производителей.
• Поддержка трансформаторов ТТИ IEK - упрощает сборку и сервис в проектах с использованием продукции IEK.

Ограничения применения

• Не предназначена для измерения постоянного тока - только переменный (AC).
• Не может работать без внешнего трансформатора тока - сам по себе не измеряет ток более 5 А.
• Не рекомендуется использовать в средах с температурой ниже -10 C или выше +55 C - возможны сбои в работе электроники.
• Не является средством защиты - не отключает цепь при перегрузке, только отображает значение тока.

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома.
• Мониторинг нагрузки на станках, насосах, конвейерах в производственных цехах.
• Установка в щите управления HVAC-системой для выявления перегрузок.
• Интеграция в системы SCADA или АСКУЭ с помощью внешних интерфейсов (при наличии опций).

Практические советы

• Перед установкой проверьте коэффициент трансформации трансформатора тока - он должен соответствовать диапазону прибора (до 10017 А).
• Обеспечьте доступ к клеммам для периодической проверки соединений - окисление контактов вызывает погрешности.
• При замене старого амперметра используйте тот же тип ТТ - изменение коэффициента трансформации потребует перепрограммирования (если возможно) или замены прибора.
• Не допускайте попадания воды внутрь корпуса - хотя прибор имеет сертификат безопасности, степень защиты IP не указана, значит, он не защищён от брызг и пыли.
• Для точного считывания значений убедитесь, что экран не закрыт светом от соседних приборов - светодиоды могут плохо различаться при ярком фоне.
