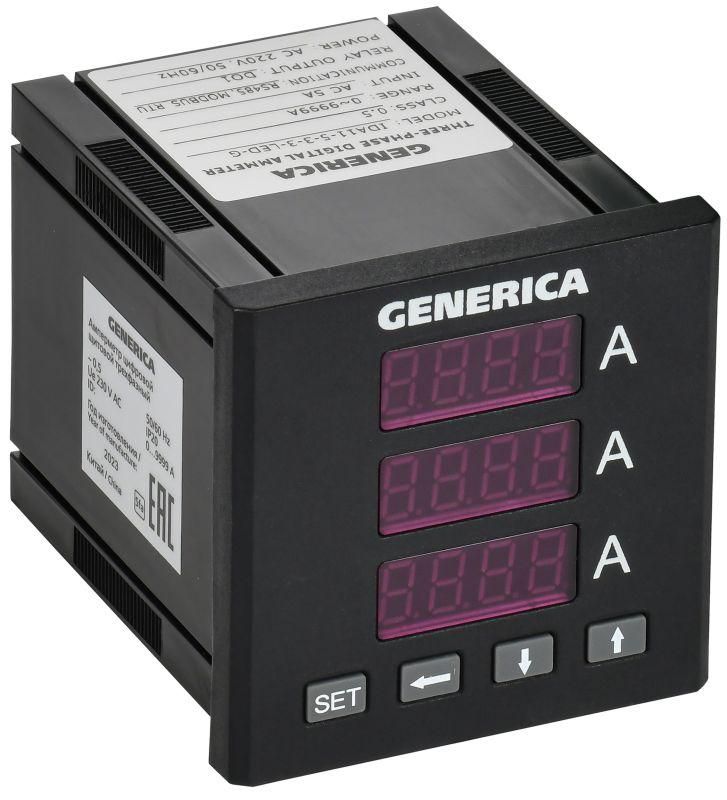

Амперметр цифровой щитовой трехфазный DO RS-485 72х72мм LED | IDA11-5-3-3-LED-G GENERICA IEK

Амперметр цифровой щитовой трехфазный DO RS-485 72×72 мм LED от GENERICA - устройство для точного измерения тока в трёхфазных сетях переменного тока с возможностью удалённой передачи данных через интерфейс RS-485. Подходит для установки в шкафах управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр цифровой щитовой трехфазный DO RS-485 72×72 мм LED предназначен для контроля величины тока в трёхфазных электрических цепях переменного тока. Устройство используется в распределительных щитах низковольтных систем - например, на производствах, в торговых центрах, офисах и многоквартирных домах. Благодаря наличию интерфейса RS-485, он может интегрироваться в системы автоматизации и сбора данных (SCADA, АСУЭ).

Технические характеристики

• Тип тока: переменный (AC)
• Диапазон измерений: 0–10006 А (требует внешнего трансформатора тока)
• Измерительная система: цифровая, с LED-индикацией
• Класс точности: 0.5 - обеспечивает высокую точность измерений для промышленного учёта
• Трансформаторное включение: да - работает только с внешними трансформаторами тока (например, ТТИ IEK)
• Габариты: 72 × 72 мм - стандартный модульный размер для щитового монтажа
• Потребляемая мощность: 0,5 Вт - минимальное энергопотребление, не нагружает сеть
• Исполнение: на переднюю панель - устанавливается в дверцу или стенку щита
• Сертификация: соответствует ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность оборудования)

Совместимость и монтаж

Амперметр цифровой щитовой трехфазный DO RS-485 72×72 мм LED требует подключения к трансформаторам тока. Он полностью совместим с трансформаторами ТТИ IEK - рекомендованная пара для надёжной работы. Для монтажа вырезается отверстие 68×68 мм в панели щита. Устройство фиксируется двумя защёлками сзади. Клеммы для подключения проводов трансформаторов находятся с тыльной стороны. Интерфейс RS-485 позволяет подключить до 32 устройств в одной сети - используйте экранированный кабель с twisted pair (A/B) и терминирующими резисторами на концах линии.

Безопасность и стандарты

Амперметр цифровой щитовой трехфазный DO RS-485 72×72 мм LED сертифицирован в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (низковольтное оборудование). Это гарантирует безопасную работу в условиях электромагнитных помех и перегрузок, характерных для промышленных объектов.

Преимущества

• Высокая точность класса 0.5 - подходит для учёта электроэнергии и диагностики нагрузок
• RS-485 - возможность подключения к системам автоматизации без дополнительных преобразователей
• LED-экран - яркая, хорошо видимая индикация даже при слабом освещении
• Стандартный форм-фактор 72×72 мм - легко заменяет аналогичные приборы старых поколений
• Низкое энергопотребление (0,5 Вт) - не создаёт тепловых потерь в щите

Ограничения применения

• Не работает без внешних трансформаторов тока - нельзя подключать напрямую к проводам
• Максимальный ток 10006 А достигается только при использовании трансформаторов с коэффициентом трансформации 10000/5 или аналогичным - проверьте соответствие коэффициента
• Не предназначена для постоянного тока (DC) - только для AC
• Не имеет встроенной защиты от перенапряжений - требуется дополнительная защита в цепи сигнала

Примеры использования

• Контроль тока на входе в распределительный щит производственного цеха
• Мониторинг нагрузки на трёхфазные двигатели насосов и конвейеров
• Интеграция в систему АСУ ЭЭ для сбора данных о потреблении в торговом комплексе
• Замена механических амперметров в старых щитах с сохранением габаритов

Практические советы

• Перед установкой убедитесь, что трансформатор тока рассчитан на максимальный ток вашей цепи - например, для 10000 А нужен ТТИ с отношением 10000/5 А
• При подключении RS-485 соблюдайте полярность A/B - перепутанные провода не работают
• Используйте экран и заземление кабеля RS-485 - особенно в местах с сильными помехами (частотники, сварочные аппараты)
• При замене старого прибора - отключите питание и снимите все провода с трансформаторов, чтобы избежать поражения током
• Проверьте посадочное отверстие 68×68 мм - слишком маленькое или неровное отверстие затруднит установку
