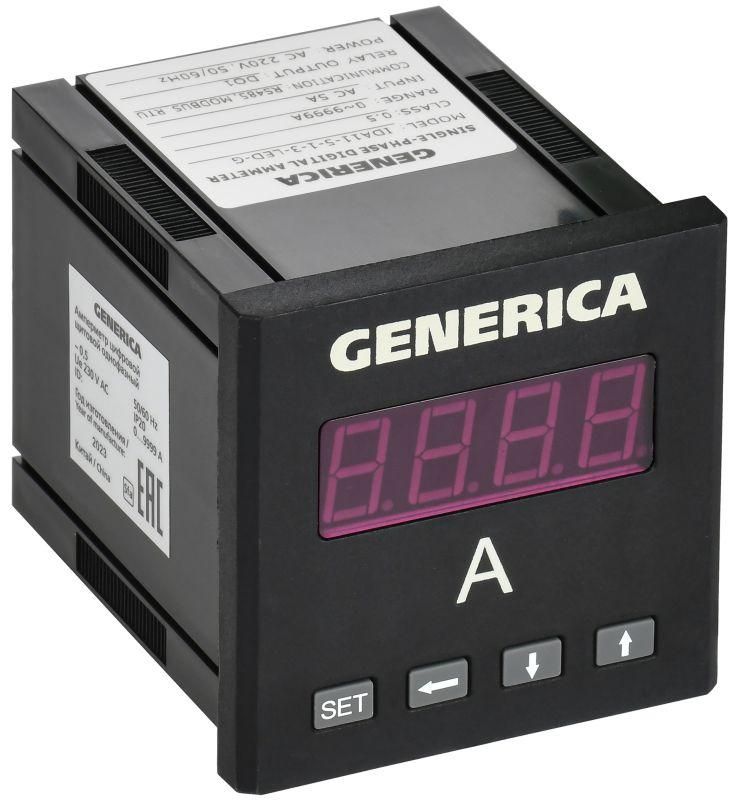

Амперметр цифровой щитовой однофазный DO RS-485 72х72мм LED | IDA11-5-1-3-LED-G GENERICA IEK

Амперметр цифровой щитовой однофазный DO RS-485 72×72 мм LED от GENERICA - устройство для точного измерения тока в сетях переменного тока, предназначенное для установки в шкафах управления. Артикул ida11-5-1-3-led-g обеспечивает цифровую индикацию и возможность удалённой передачи данных через интерфейс RS-485.

Назначение и область применения

Амперметр цифровой щитовой однофазный DO RS-485 72×72 мм LED используется для контроля силы тока в однофазных цепях переменного тока. Применяется в распределительных щитах на жилых, коммерческих и промышленных объектах. Подходит для мониторинга нагрузки в системах освещения, нагревательных приборах, насосах, вентиляторах и других потребителях до 10002 А. Интегрируется в автоматизированные системы учёта и контроля благодаря наличию интерфейса RS-485.

Технические характеристики

• Тип тока: переменный (AC)
• Диапазон измерений: 0–10002 А (через внешний трансформатор тока)
• Класс точности: 0.5 - погрешность не более +-0,5% от верхнего предела измерения
• Индикация: светодиодная (LED), яркая, видна при слабом освещении
• Габариты: 72 × 72 мм - стандартный модульный размер для щитового монтажа
• Потребляемая мощность: 0,5 Вт - минимальное энергопотребление
• Подключение: трансформаторное - требует внешнего трансформатора тока (например, ТТИ IEK)
• Выход: RS-485 - для передачи данных на контроллер или SCADA-систему
• Исполнение: на переднюю панель - устанавливается в дверцу щита
• Сертифицирован: соответствует ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность оборудования)

Совместимость и монтаж

Амперметр цифровой щитовой однофазный DO RS-485 72×72 мм LED совместим со всеми трансформаторами тока типа ТТИ IEK. Для работы требуется подключить первичную обмотку последовательно в фазный провод, вторичную - к клеммам амперметра. Кабели RS-485 подключаются к выводам A/B - соблюдайте полярность. Установка осуществляется в вырез 72×72 мм в дверце щита; фиксируется двумя зажимами сзади. Монтаж допускается только при отключенном питании. Напряжение питания не требуется - устройство получает энергию от сигнала трансформатора тока.

Безопасность и стандарты

Амперметр сертифицирован в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (низковольтное оборудование). Обеспечивает безопасную работу в условиях перепадов температур, вибраций и электромагнитных помех. Не содержит опасных напряжений на корпусе - класс защиты I. Работает исключительно в составе защищённой электроустановки.

Преимущества

• Высокая точность (класс 0.5) - подходит для учёта и контроля качества энергии
• RS-485 позволяет интегрировать прибор в автоматизированную систему без дополнительных преобразователей
• Стандартный размер 72×72 мм - легко заменяет аналогичные модели других производителей
• Низкое энергопотребление (0,5 Вт) - не создаёт дополнительной нагрузки на цепь
• Яркий LED-экран - удобен для визуального контроля даже в плохо освещённых помещениях
• Устойчив к электромагнитным воздействиям - надёжно работает рядом с частотными преобразователями и двигателями

Ограничения применения

• Не предназначена для измерения постоянного тока - только AC
• Требует обязательного подключения к трансформатору тока; не работает напрямую с цепью выше 5 А
• Максимальный ток 10002 А достигается только при использовании подходящего ТТИ - проверьте коэффициент трансформации
• Не имеет внутреннего источника питания - не функционирует без токового сигнала
• Не рекомендован для открытого монтажа вне щита - не имеет степени защиты IP

Примеры использования

• Контроль тока в главном вводе распределительного щита торгового центра
• Мониторинг нагрузки на конвейерной линии в пищевом производстве
• Интеграция в систему сбора данных на заводе с использованием PLC и SCADA
• Замена аналоговых амперметров в старых щитах с сохранением форм-фактора
• Учёт потребления в группе бытовых тепловых насосов

Практические советы

• Выбирайте трансформатор тока с коэффициентом, соответствующим максимальному току вашей сети - например, 10000/5 А для тока до 10000 А
• Проверяйте целостность вторичной цепи ТТИ перед включением - разрыв цепи может вызвать высокое напряжение
• При подключении RS-485 используйте экранированный кабель, заземлите экран с одной стороны
• Для многоканальных систем убедитесь, что адреса всех приборов в сети RS-485 уникальны
• Не устанавливайте амперметр рядом с источниками сильных ЭМИ - например, прямо возле частотного преобразователя
• При замене учитывайте, что артикул ida11-5-1-3-led-g совместим с другими изделиями GENERICA и IEK того же типоразмера
